Panoramica sulla compatibilità elettromagnetica (EMC)

La compatibilità elettromagnetica (EMC) si riferisce alla capacità di apparecchiature o sistemi elettronici di funzionare correttamente nel proprio ambiente elettromagnetico senza causare disturbi elettromagnetici inaccettabili a qualsiasi cosa in tale ambiente.

L’EMC è suddivisa in interferenza elettromagnetica (EMI) e suscettibilità elettromagnetica (EMS).

Con il rapido sviluppo della tecnologia elettronica, l’aumento dell’integrazione dei dispositivi e l’espansione delle frequenze operative in bande più elevate, l’ambiente elettromagnetico è diventato sempre più complesso.

I problemi di EMC sono emersi come un collo di bottiglia critico che limita la ricerca, lo sviluppo, la produzione e l’applicazione delle apparecchiature elettroniche. Questi problemi possono non solo portare a un degrado delle prestazioni e anomalie funzionali, ma possono persino causare incidenti di sicurezza.

Richiesta su prodotto o soluzione

Principali sfide della compatibilità elettromagnetica

I problemi EMC esistono in molti settori, tra cui veicoli a nuova energia, apparecchiature mediche, dispositivi di comunicazione, automazione industriale, azionamenti a frequenza variabile, energie rinnovabili, accumulo di energia, illuminazione e sistemi HVAC.

1

Problemi di interferenza condotta nei alimentatori switching ad alta frequenza

Gli alimentatori a commutazione ad alta frequenza sono ampiamente utilizzati nelle apparecchiature di ricarica per veicoli a nuova energia, negli inverter per l'accumulo di energia e negli alimentatori industriali. Durante la commutazione, vengono generati significativi rumori di modo differenziale e di modo comune, che si propagano alla rete elettrica attraverso le linee di alimentazione, portando facilmente a emissioni condotte eccessive e interferendo con il funzionamento di altre apparecchiature.
2

Immunità insufficiente delle apparecchiature in ambienti elettromagnetici complessi

Nell'automazione industriale, nelle apparecchiature mediche e nei sistemi di comunicazione, le apparecchiature spesso coesistono con forti fonti di interferenza come convertitori di frequenza e azionamenti motore. Il rumore elettromagnetico può entrare nel sistema attraverso linee di alimentazione o accoppiamento spaziale, influenzando il funzionamento stabile dei moduli di controllo e segnale.
3

Problemi di accoppiamento elettromagnetico nei sistemi elettronici ad alta densità

La miniaturizzazione e l'elevata integrazione delle apparecchiature comportano una maggiore densità delle linee di alimentazione e segnale interne, generando facilmente diafonia e accoppiamento elettromagnetico, con conseguente aumento del rumore del sistema, diminuzione della qualità del segnale e compromissione della stabilità dell'apparecchiatura.
4

Requisiti di certificazione e normative EMC sempre più stringenti

Le apparecchiature elettroniche devono soddisfare rigorosi standard EMC, come i test sulle emissioni condotte e l'immunità. Se i problemi di EMC non vengono pienamente considerati durante la fase di progettazione, sono spesso necessarie molteplici rettifiche, aumentando i costi di R&S e ritardando il time-to-market del prodotto.

Strategie generali per risolvere i problemi EMC

I metodi più comuni di mitigazione EMC utilizzati nell’industria includono principalmente le seguenti categorie:

Controllo delle fonti di interferenza

Ottimizzando la selezione dei componenti e la progettazione circuitale di base, ridurre i cambiamenti drastici dell’energia elettromagnetica alla fonte, ottenendo “prevenzione prima che si verifichino problemi”.

Ottimizzazione dei componenti

Utilizzo di componenti a basso rumore e circuiti di disaccoppiamento per ridurre le fluttuazioni di corrente transitoria.

Modellazione della forma d’onda

Regolando il resistore di pilotaggio dell’interruttore o aggiungendo buffer RC si rallenta dv/dt per sopprimere le oscillazioni ad alta frequenza.

Dispersione di energia

Applicazione della tecnologia a spettro esteso per modulare il clock, disperdendo uniformemente l’energia di picco in punti di frequenza specifici.
Blocco del percorso di propagazione

Installazione di barriere fisiche o elettriche lungo il percorso di trasmissione dell’energia elettromagnetica, interruzione dei percorsi di accoppiamento per radiazione e conduzione tramite tecniche di schermatura e messa a terra.

Schermatura fisica

Utilizzo di materiali altamente conduttivi o altamente permeabili per incapsulare i telai e i cavi, eliminando le interferenze di accoppiamento spaziale.

Costruzione della messa a terra

Distinzione tra messa a terra a punto singolo per basse frequenze e messa a terra a punti multipli per alte frequenze, garantendo la continuità del piano di terra per ridurre l’impedenza di terra.

Adattamento di impedenza

La messa a terra e l’ottimizzazione dei percorsi di ritorno per segnali ad alta velocità riducono significativamente gli effetti dell’antenna a loop.
Protezione delle apparecchiature sensibili

Costruendo barriere selettive in frequenza alle porte di potenza e segnale, viene migliorata l’immunità dell’apparecchiatura, garantendo un funzionamento stabile in ambienti elettromagnetici complessi.

Purificazione dell’alimentazione

Installazione di filtri all’ingresso di alimentazione dei moduli sensibili per prevenire efficacemente il rumore condotto dalla fonte di alimentazione.

Protezione del segnale

Adozione di filtraggio differenziato per segnali di diverse velocità: utilizzare filtraggio RC passa-basso per segnali a bassa velocità e induttori di modo comune per segnali ad alta velocità.

Isolamento spaziale

Implementazione di schermatura locale e isolamento fisico per circuiti o modelli sensibili per bloccare l’interferenza di accoppiamento in campo vicino.

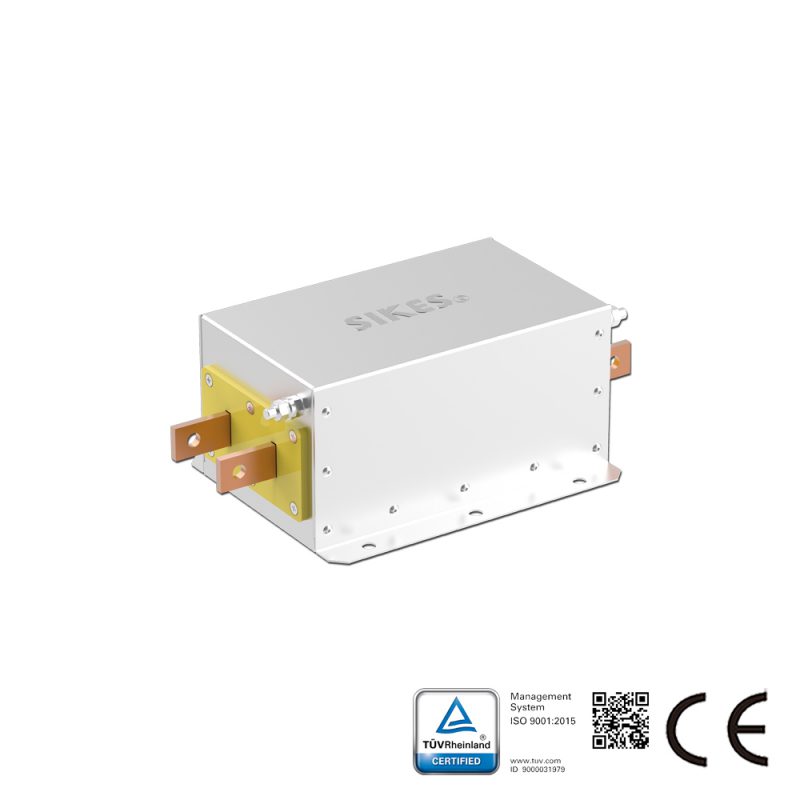

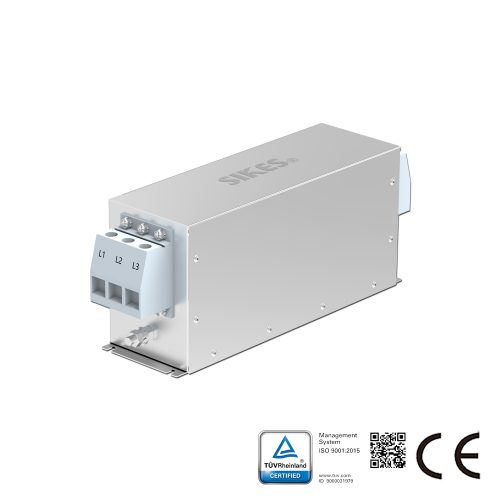

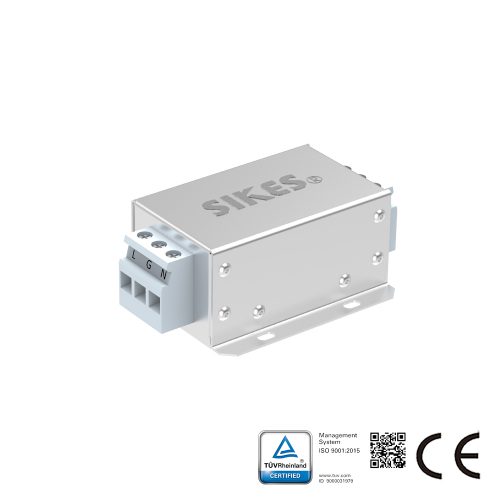

Cos'è un filtro EMC?

Un filtro EMC è un componente elettronico chiave utilizzato per sopprimere le interferenze elettromagnetiche nelle apparecchiature elettroniche.

È costituito principalmente da componenti passivi come induttori, condensatori e resistori, sfruttando le caratteristiche di risposta di questi componenti a segnali di diverse frequenze per ottenere una filtrazione selettiva in frequenza.

La sua funzione principale è quella di creare una barriera selettiva in frequenza lungo il percorso di propagazione delle interferenze, sopprimendo efficacemente le interferenze elettromagnetiche condotte (EMI), garantendo così che l’apparecchiatura non interferisca con altre né venga interferita da altre.

In ambienti elettromagnetici complessi e ad alta frequenza, come nel settore delle energie rinnovabili, dell’elettronica automobilistica e dell’automazione industriale, i filtri EMC sono diventati un componente critico affinché i prodotti superino le certificazioni standard internazionali come CISPR e IEC.

Funzioni principali degli EMC Filters

Gli EMC Filters sopprimono le interferenze condotte in entrambe le direzioni e migliorano la purezza del segnale, garantendo il funzionamento stabile delle apparecchiature e il rispetto delle normative EMC.

Soppressione delle emissioni esterne da fonti di interferenza

Collegato in serie all'ingresso della linea di alimentazione o del segnale, il filtro sopprime efficacemente il rumore ad alta frequenza generato da alimentatori switching interni, azionamenti motore, circuiti digitali, ecc., impedendone la conduzione alla rete elettrica attraverso la linea di alimentazione e l'interferenza con altre apparecchiature. In particolare, con l'uso diffuso degli alimentatori switching, è quasi impossibile rispettare i limiti di emissione condotta secondo CISPR 32 o CISPR 11 senza filtri.
Protezione dei circuiti sensibili dalle interferenze esterne

I disturbi esterni della rete, come sovratensioni, armoniche e rumore a radiofrequenza, possono penetrare nelle apparecchiature attraverso le linee elettriche. I filtri EMC, con le loro caratteristiche passa-basso, bloccano le interferenze ad alta frequenza, garantendo il funzionamento stabile dei circuiti di controllo a valle, dei sensori, degli ADC e di altri moduli sensibili.
Ottenere una trasmissione del segnale pulita

Nei sistemi di comunicazione e acquisizione dati, i filtri riducono la distorsione del segnale e la sovrapposizione del rumore, migliorano il rapporto segnale-rumore e garantiscono l'integrità dei dati e l'affidabilità del sistema.
Requisiti normativi e di certificazione

Molti paesi hanno standard obbligatori per la conformità EMC dei prodotti elettronici (come FCC, CE, CCC). L'uso di filtri EMC appropriati è essenziale affinché i prodotti superino i test e accedano con successo al mercato.

Vantaggi degli EMC Filters

Grazie alla facilità di installazione, all’elevata soppressione del rumore e alla forte adattabilità ambientale, gli EMC Filters offrono soluzioni complete per la soppressione EMI e la protezione EMS.

Semplice e comodo da usare

Il filtro è collegato direttamente in serie nel circuito. Sono disponibili molteplici metodi di cablaggio per soddisfare diverse esigenze, rendendo l'installazione semplice e rapida. Durante la fase di validazione del test EMC, può essere sostituito rapidamente, facilitando i test, risparmiando tempo e migliorando l'efficienza.
Soppressione efficiente delle interferenze elettromagnetiche

Può sopprimere simultaneamente il rumore in modo differenziale e comune, fornendo un'eccellente soppressione delle interferenze su un'ampia banda di frequenze e riducendo significativamente le emissioni condotte.
Forme diverse, elevata selettività

Che si tratti della potenza nominale, della forma di installazione o del metodo di cablaggio, le scelte possono essere effettuate in base alle esigenze effettive del cliente. È possibile trovare prodotti adatti per applicazioni che vanno dai PCB alle macchine complete.

Forte adattabilità ambientale

Nella maggior parte dei casi, presentano un alloggiamento metallico come supporto, con l'interno riempito con composto di incapsulamento elettronico. Ciò consente loro di operare stabilmente in ambienti industriali difficili con ampi intervalli di temperatura, elevata umidità e vibrazioni, e di funzionare in ambienti elettromagnetici complessi.
Una soluzione versatile per i problemi di EMC

I filtri EMC sono generalmente composti da più componenti che formano unità di filtraggio multistadio. Pertanto, non solo svolgono un ruolo principale nella risoluzione dei problemi di emissione condotta e irradiata, ma contribuiscono anche a risolvere problemi EMS come l'immunità irradiata e condotta, le scariche elettrostatiche (ESD) e i sovraccarichi.

Campi di applicazione tipici degli EMC Filters

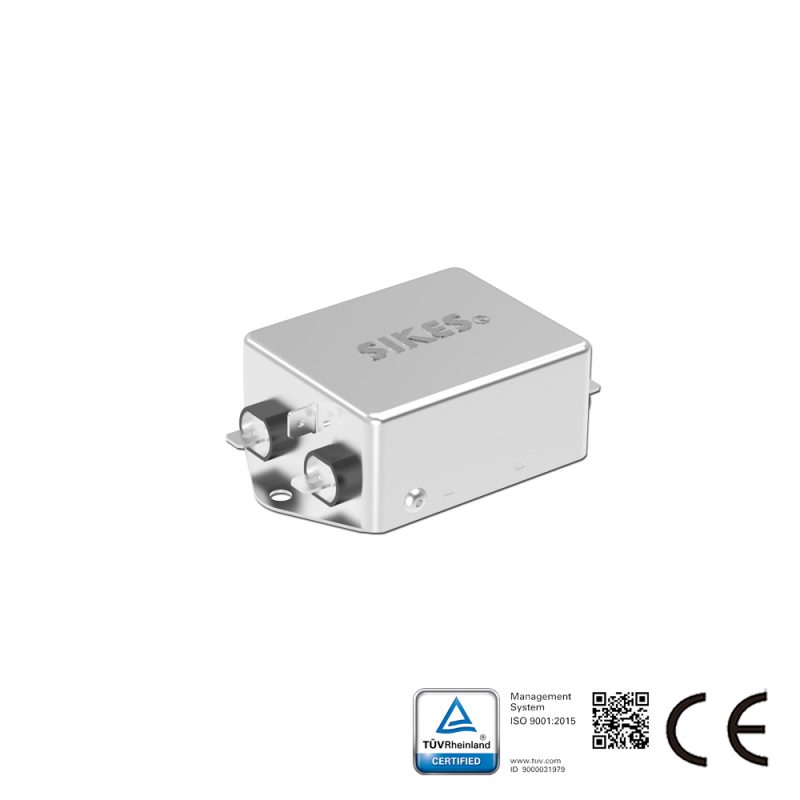

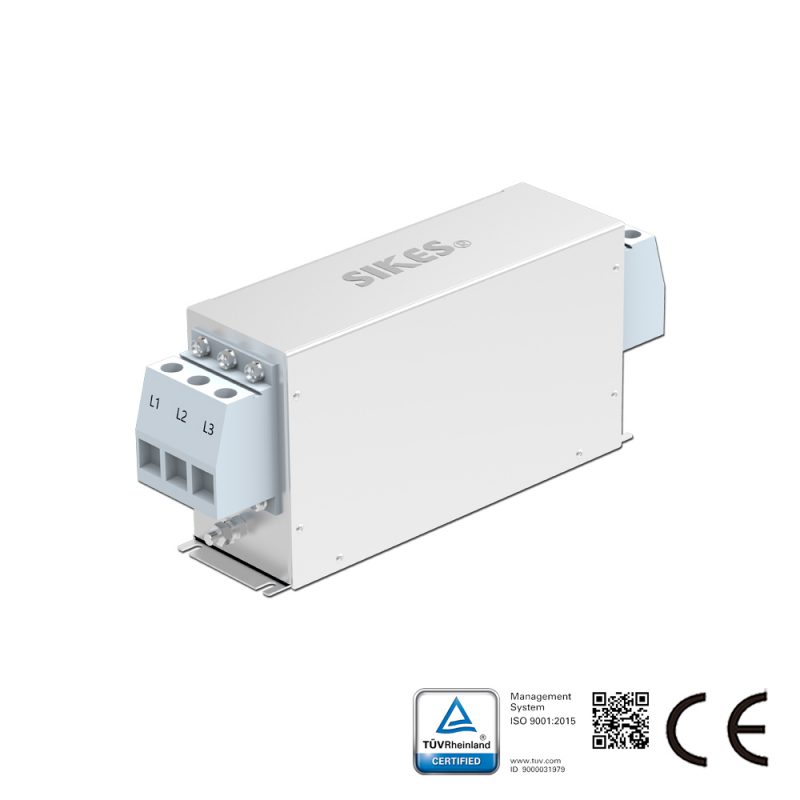

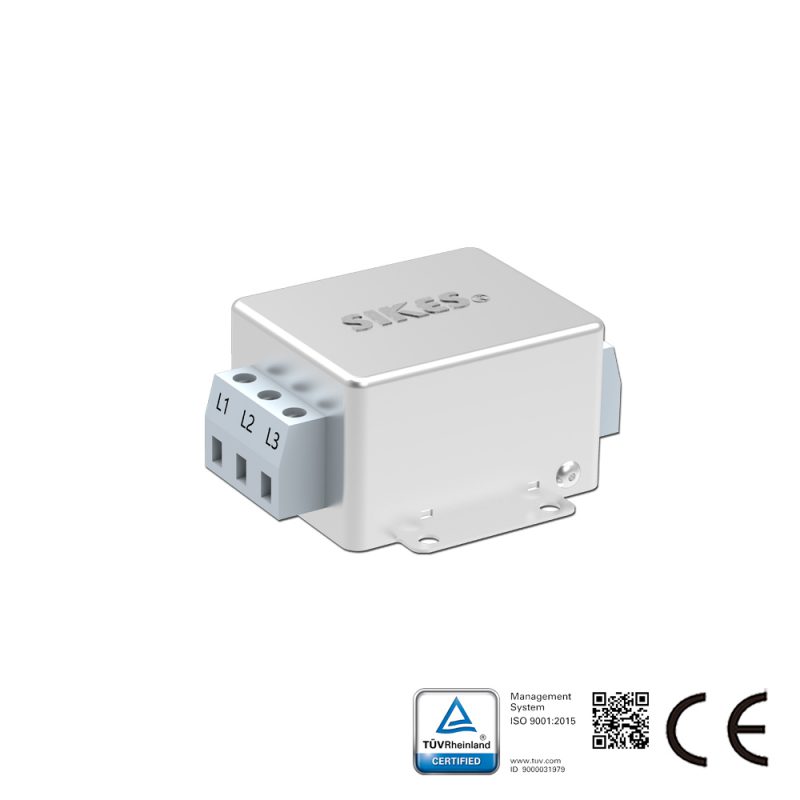

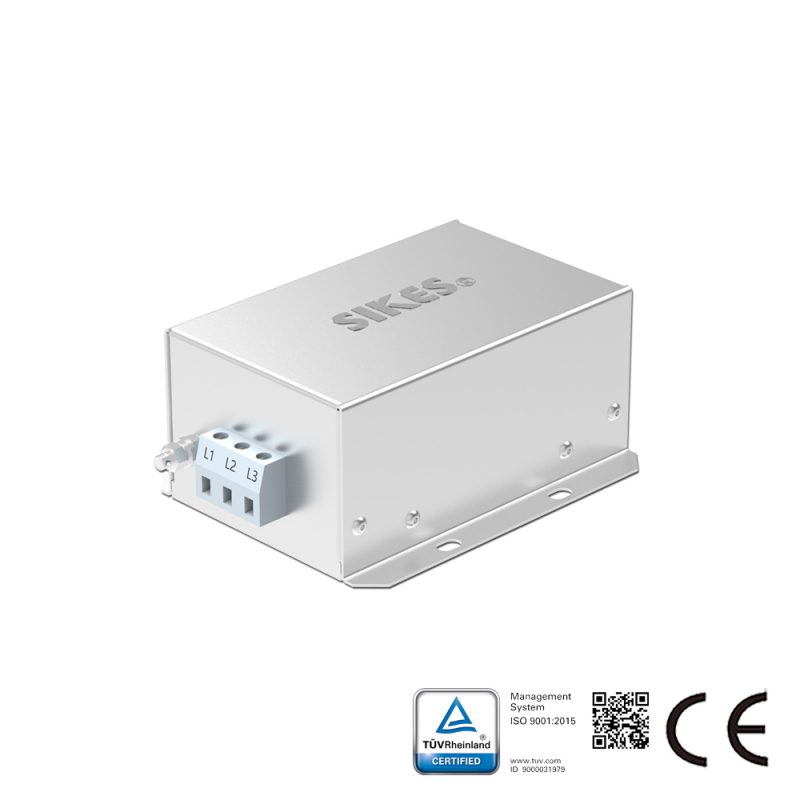

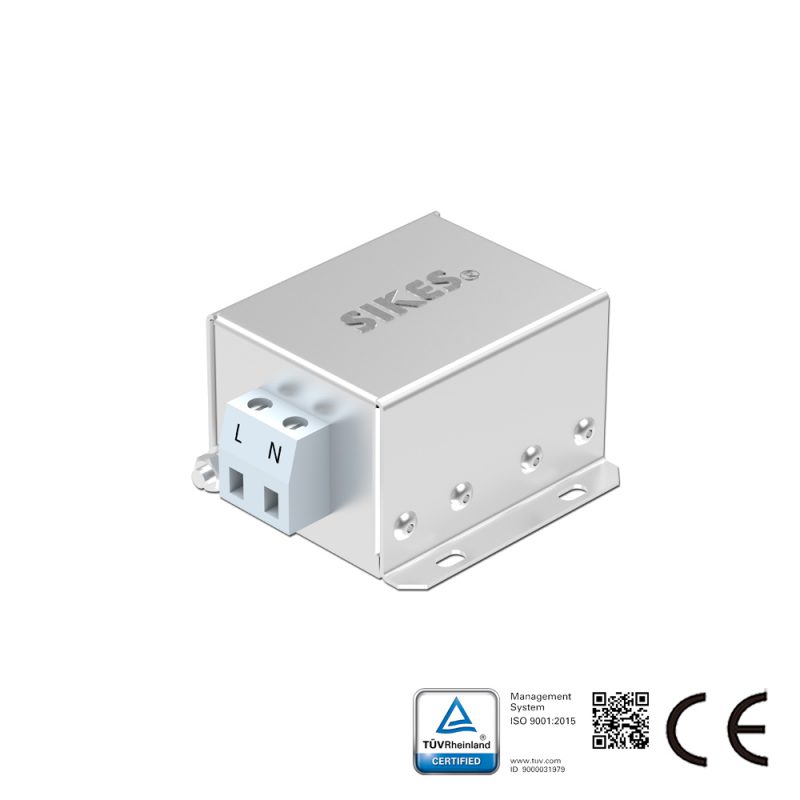

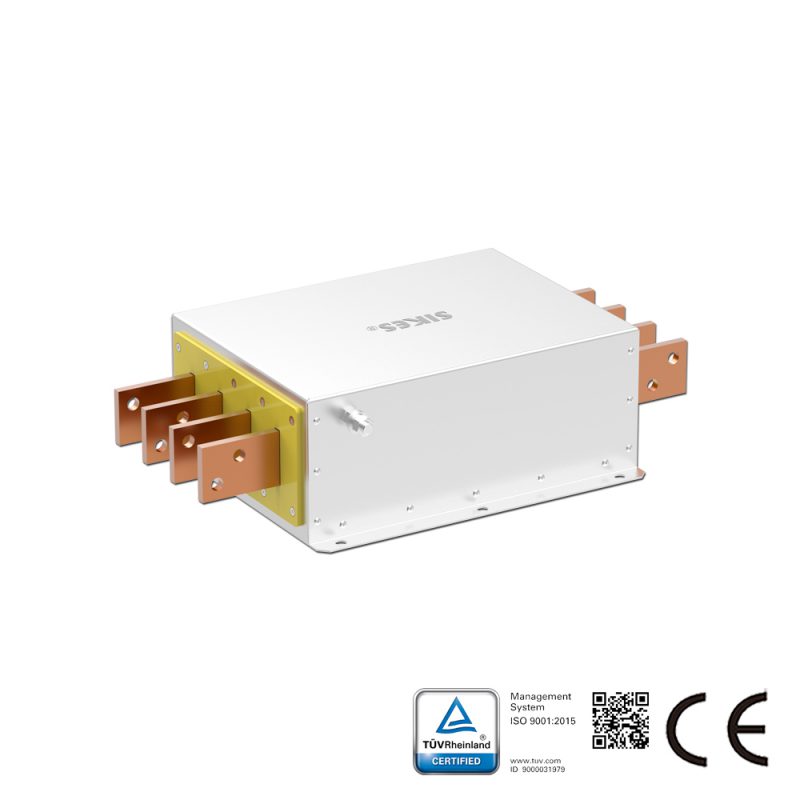

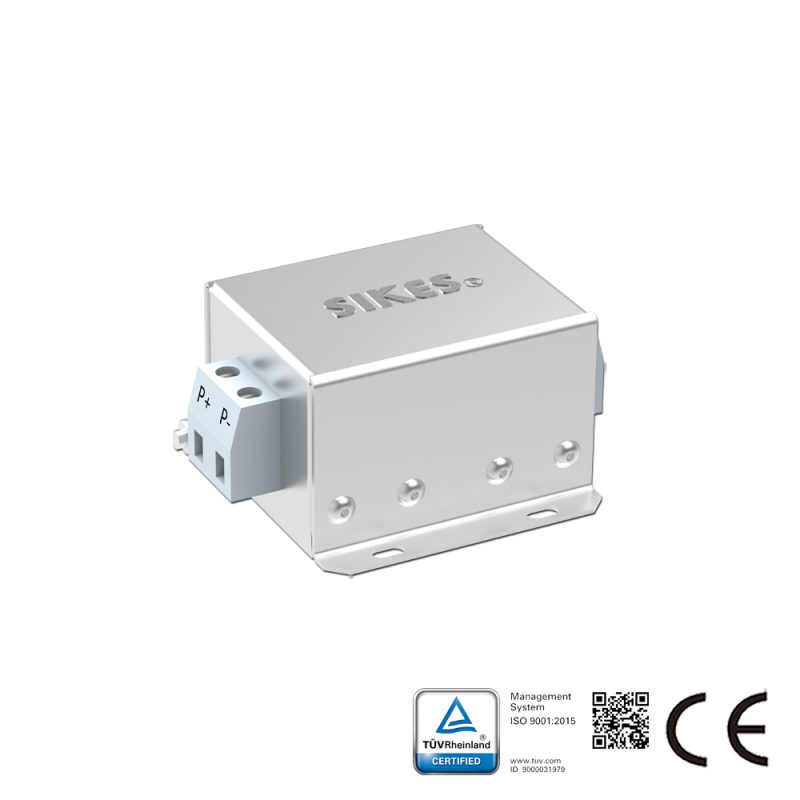

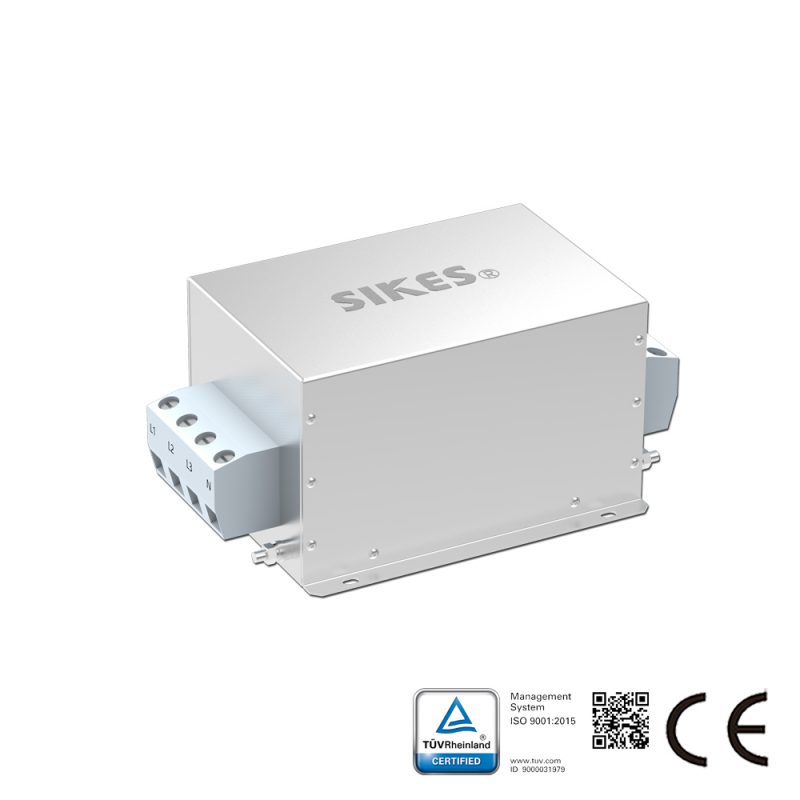

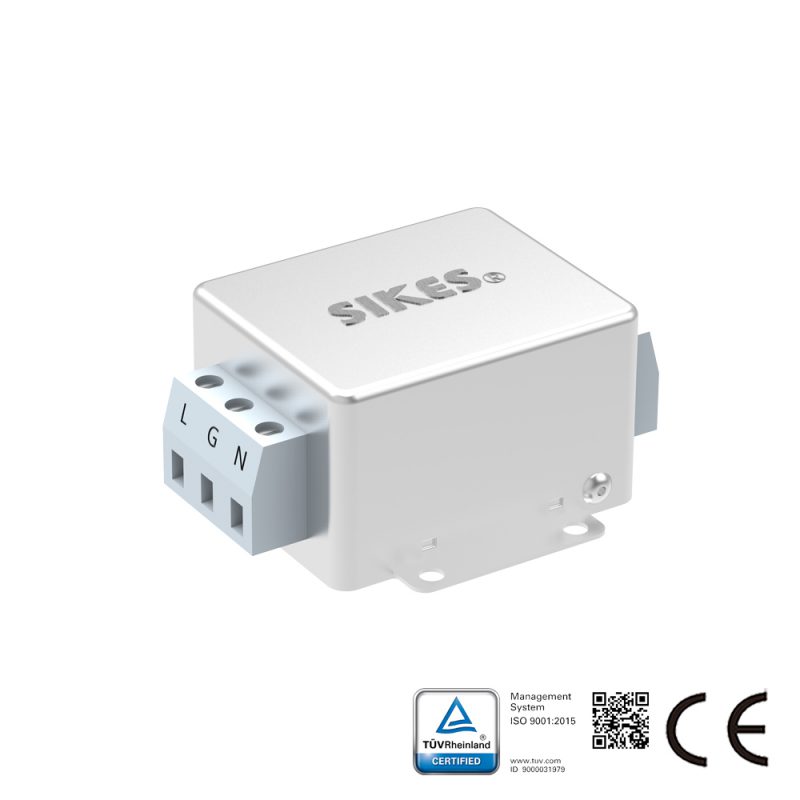

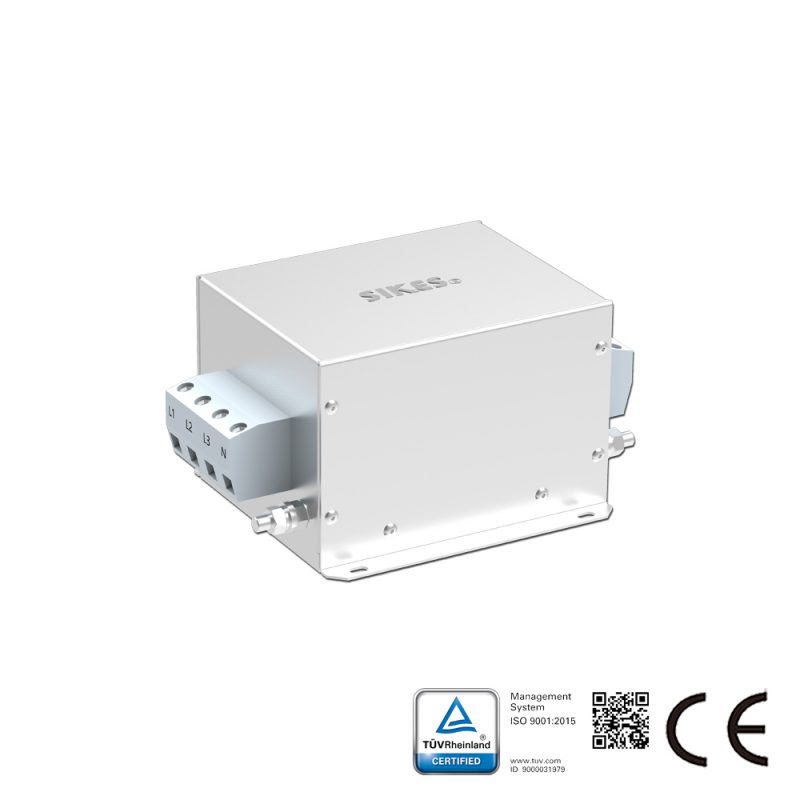

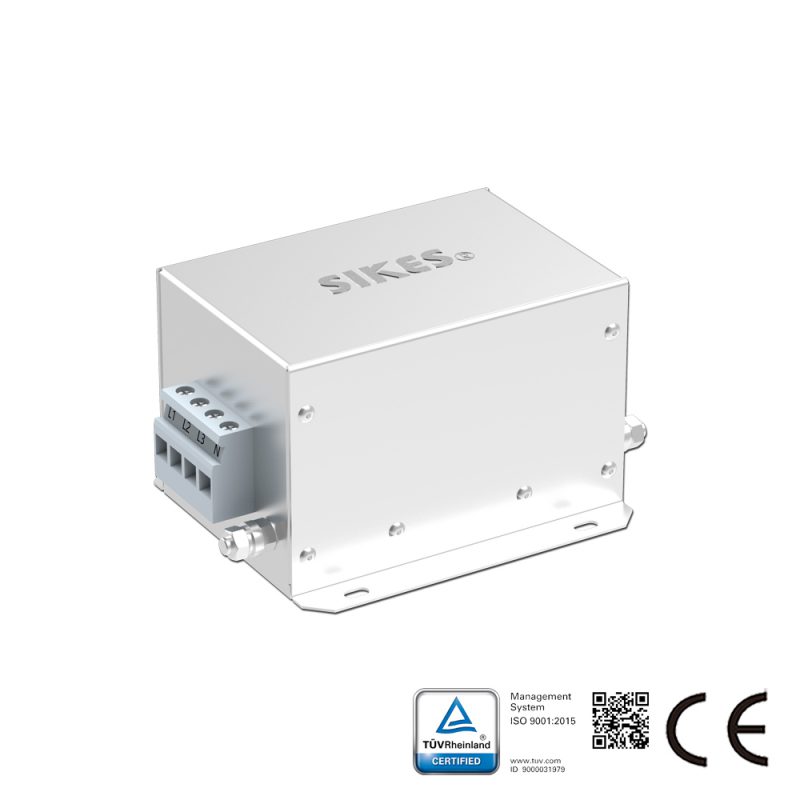

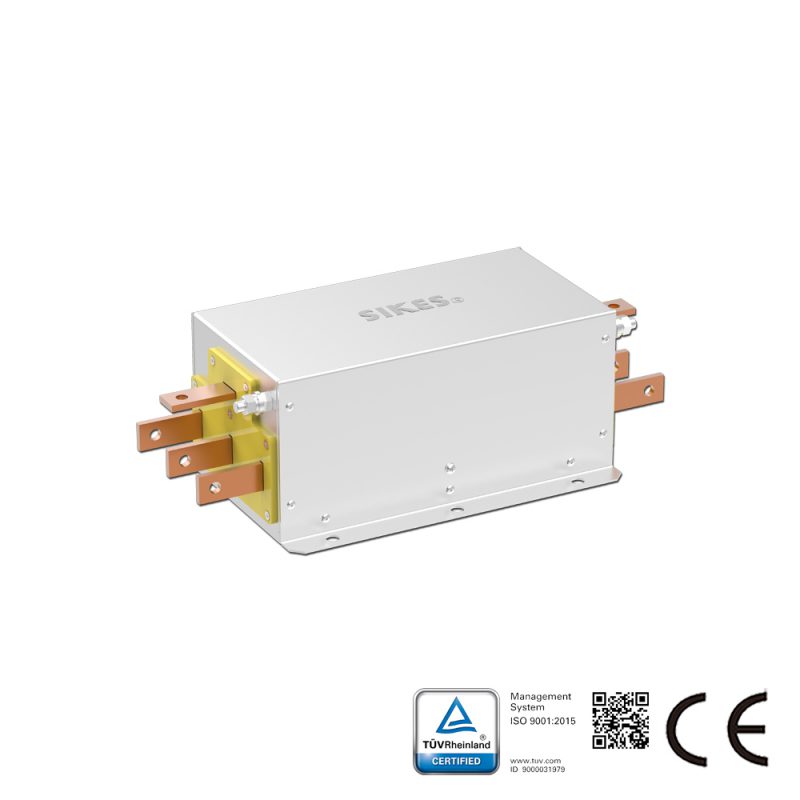

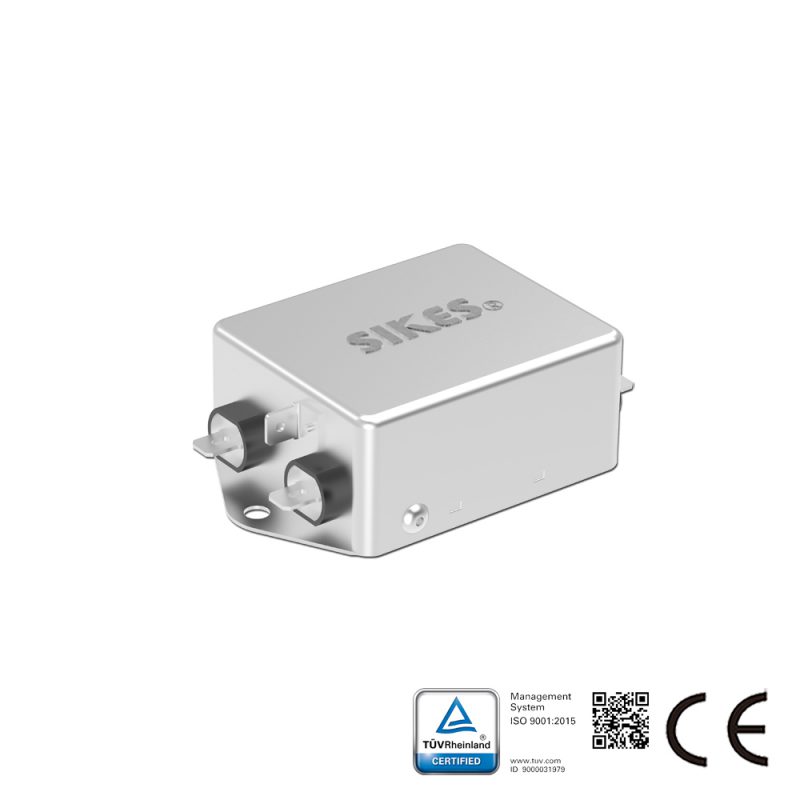

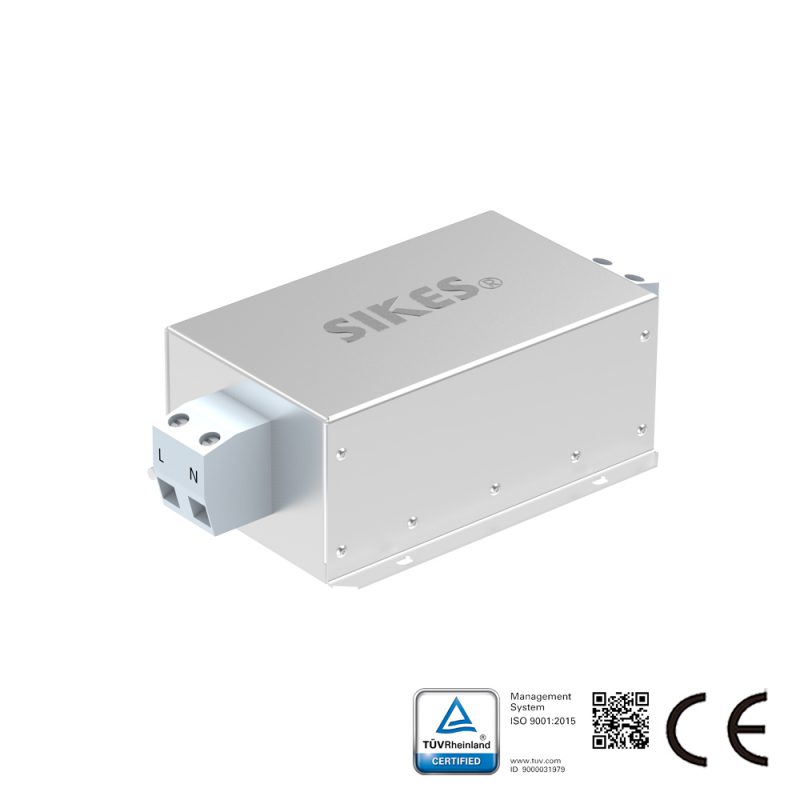

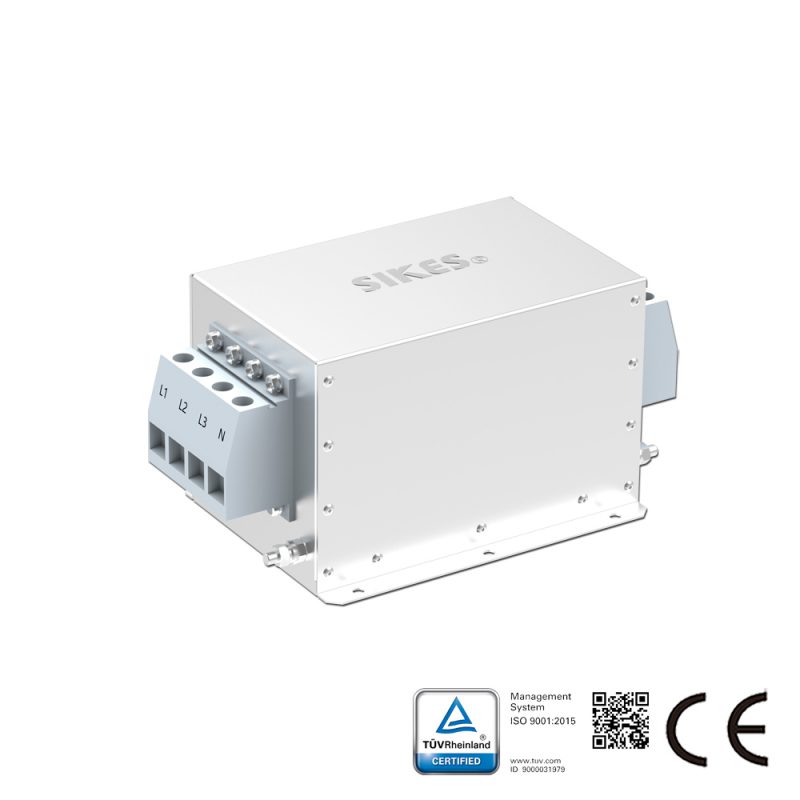

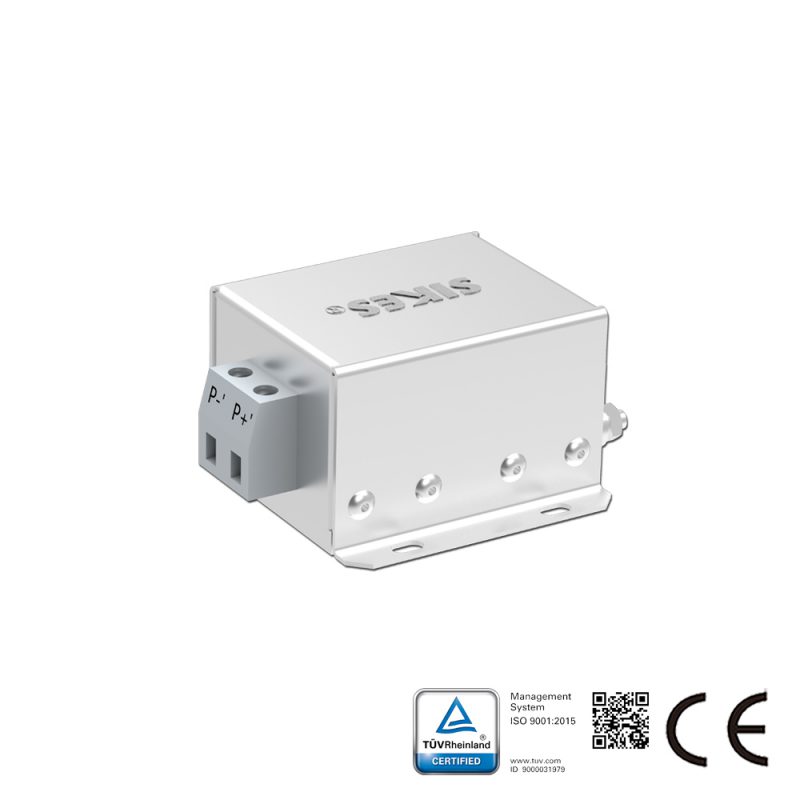

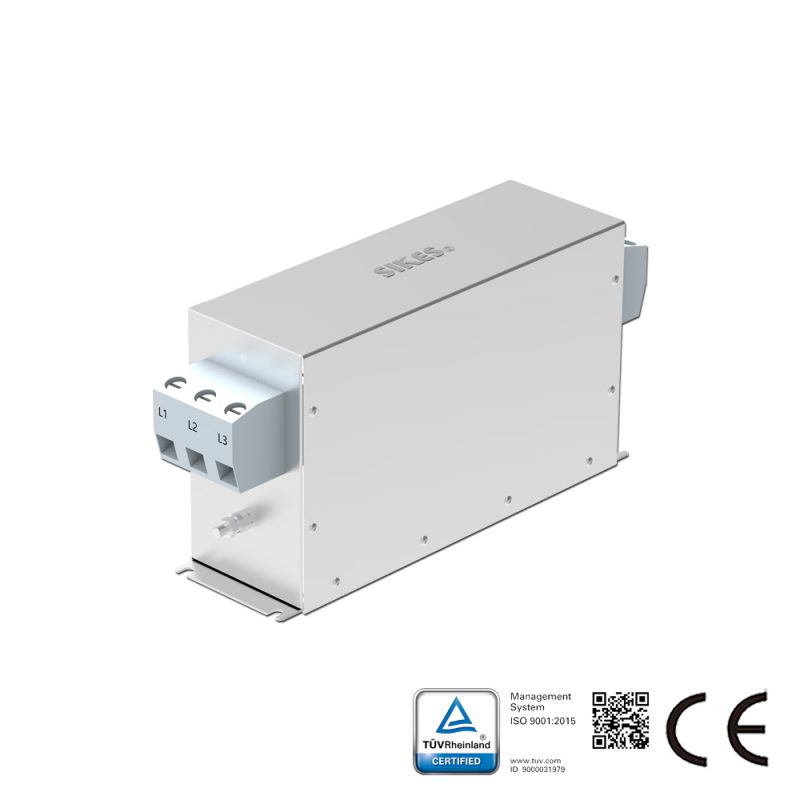

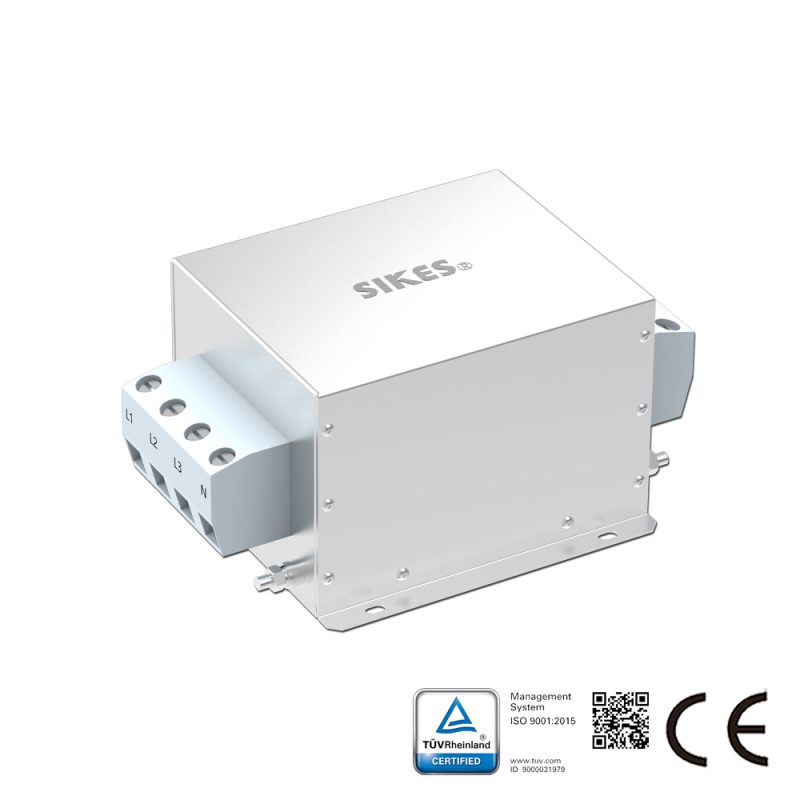

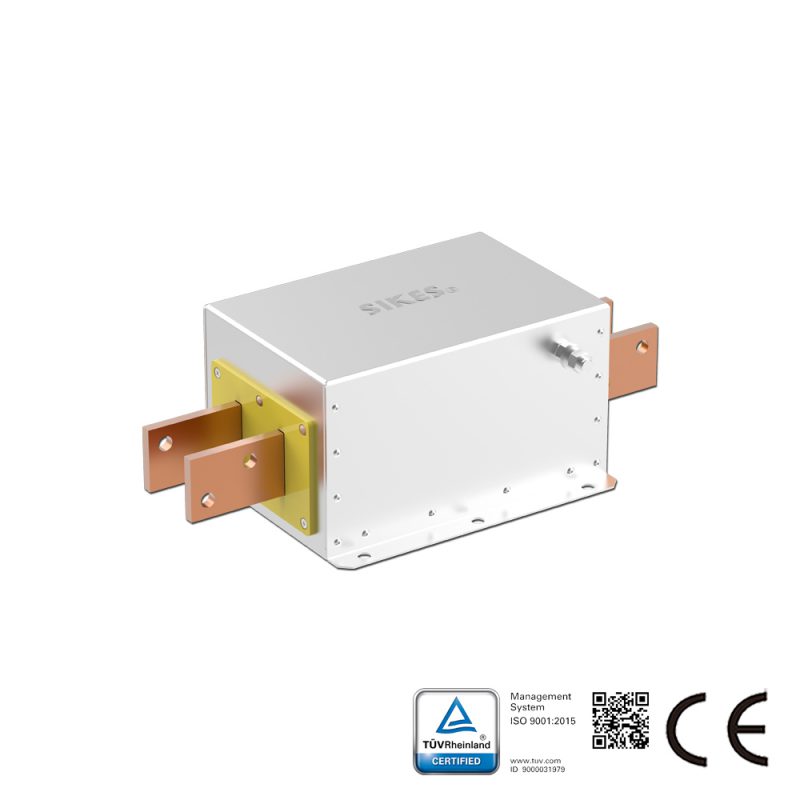

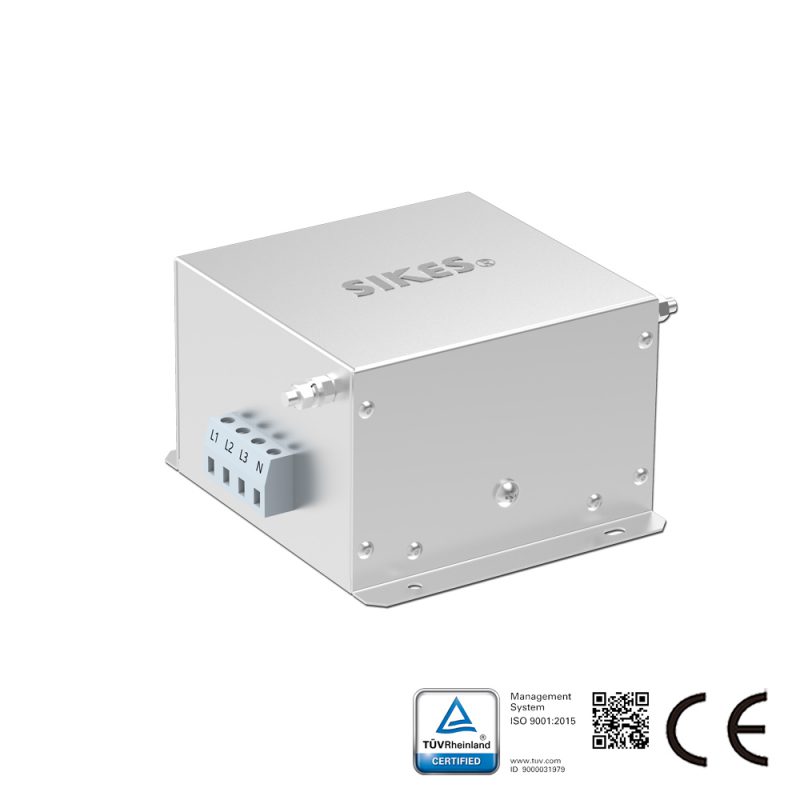

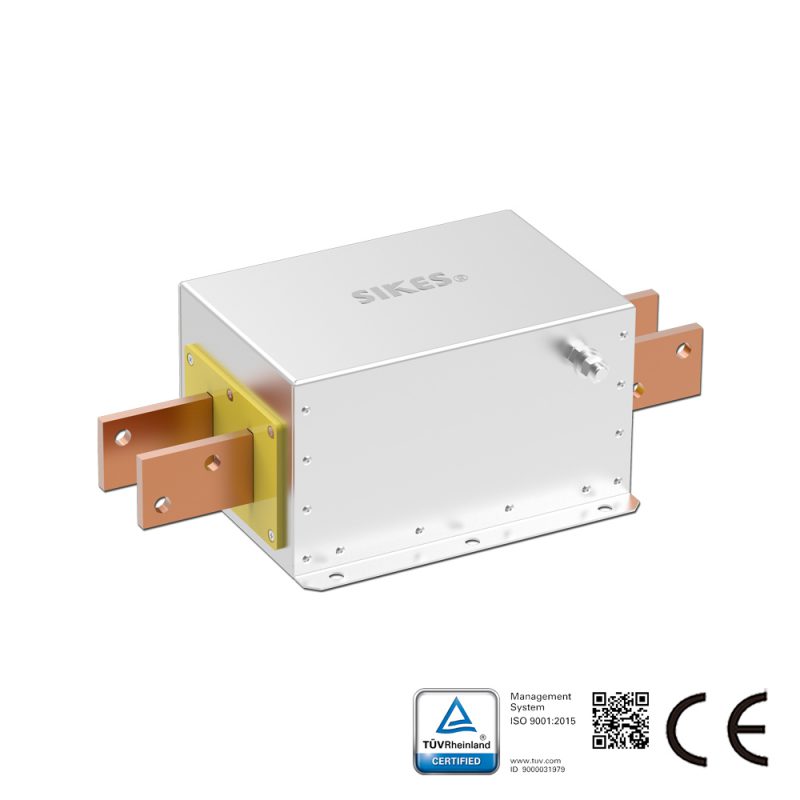

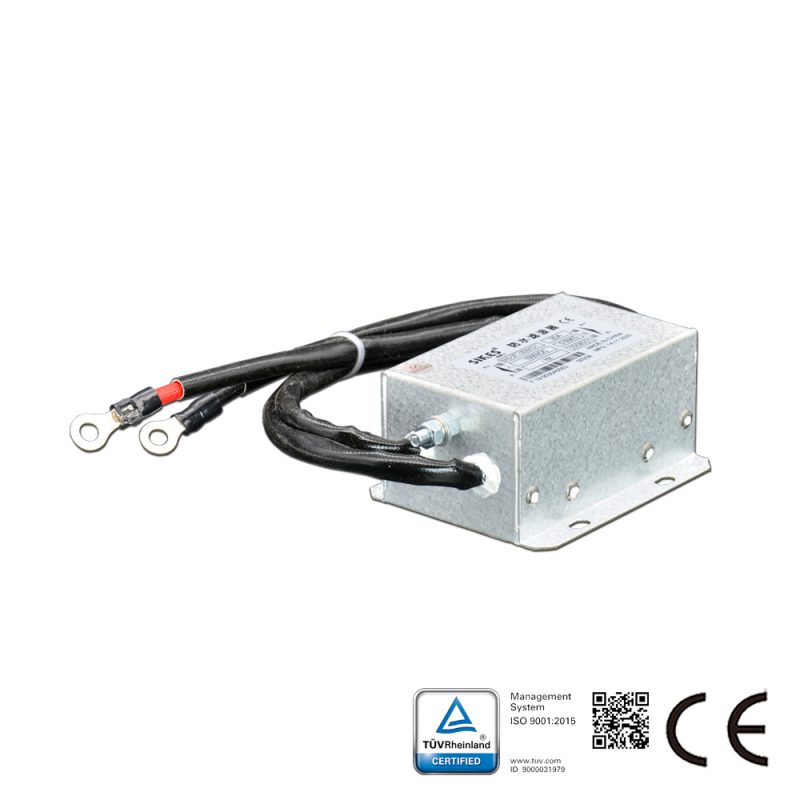

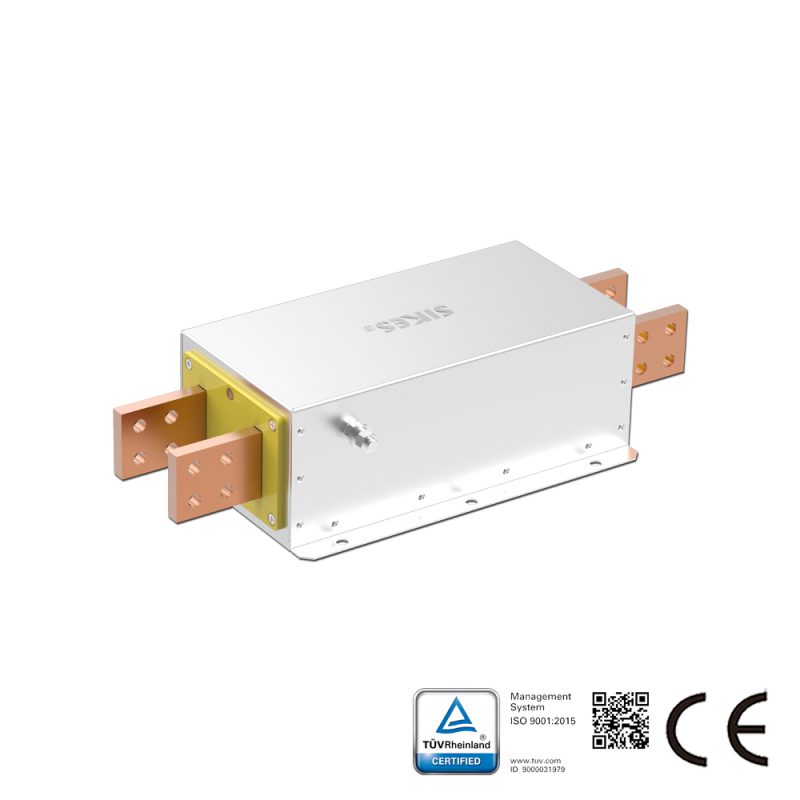

In base alle sfide EMC in diversi settori e scenari applicativi, la nostra azienda ha sviluppato diverse serie di EMC Filters.

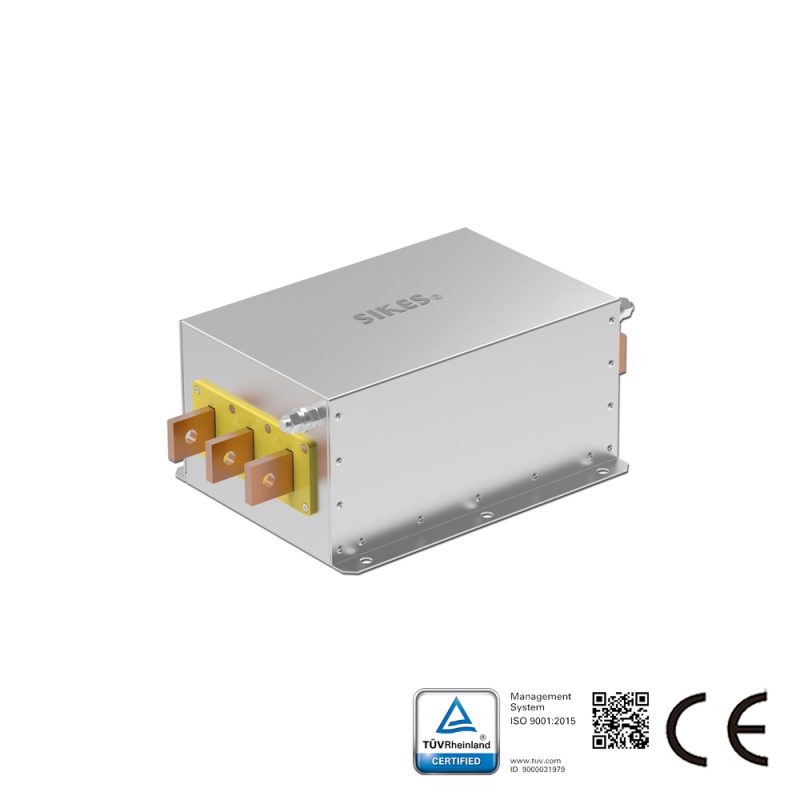

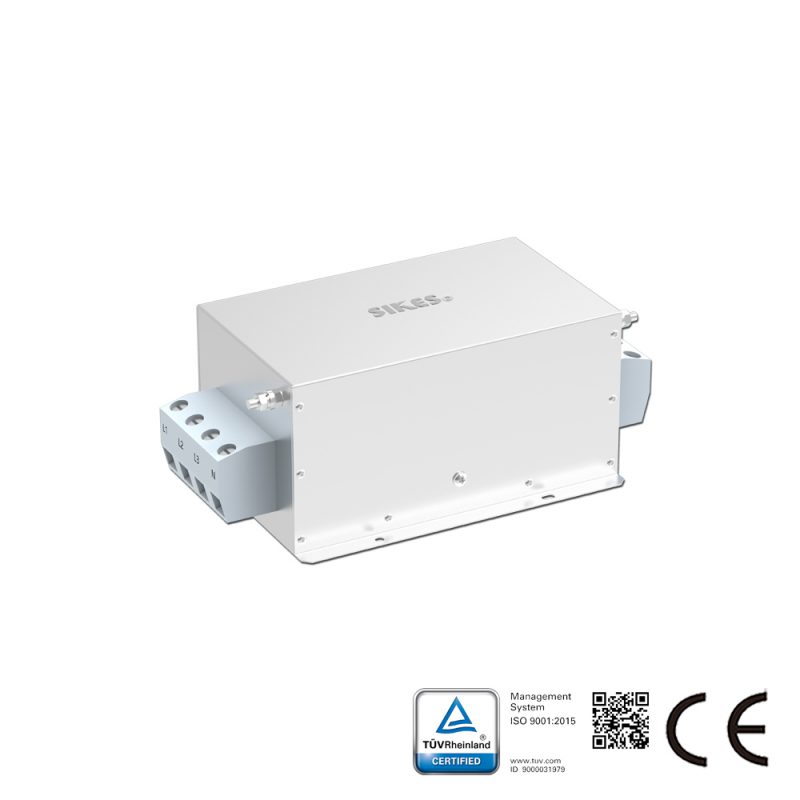

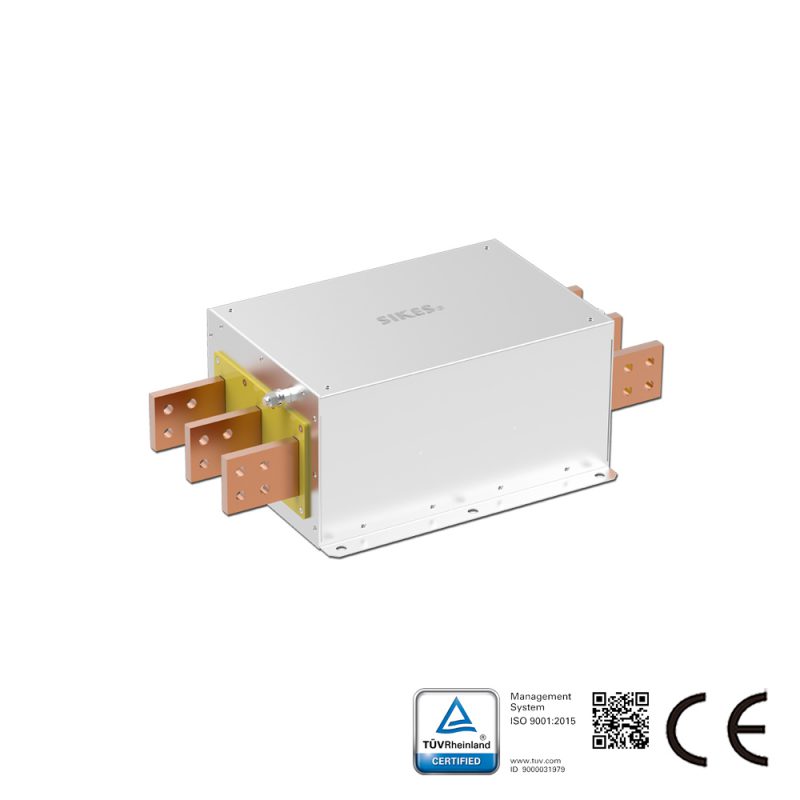

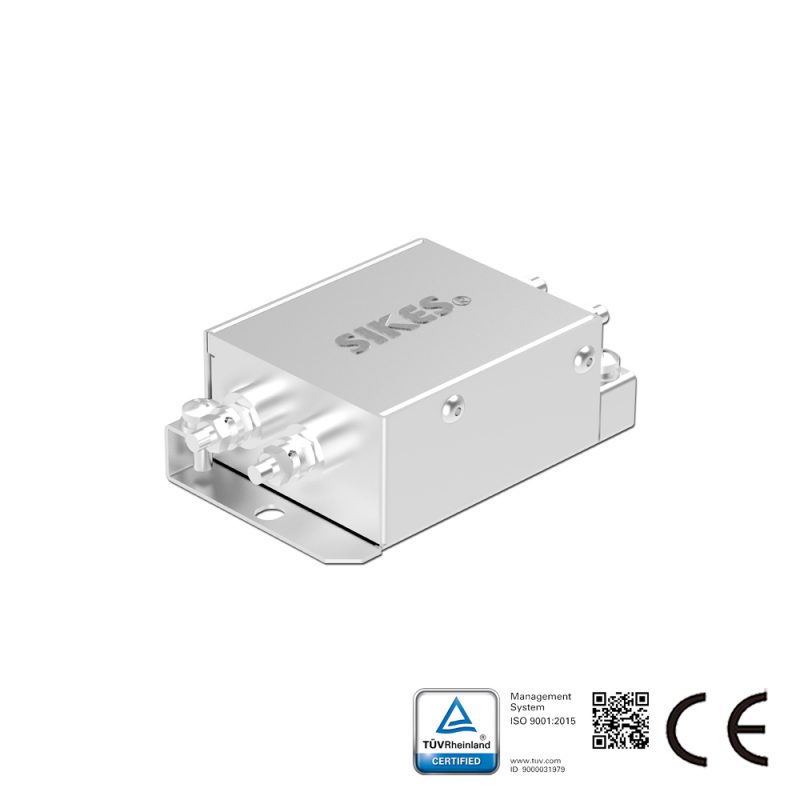

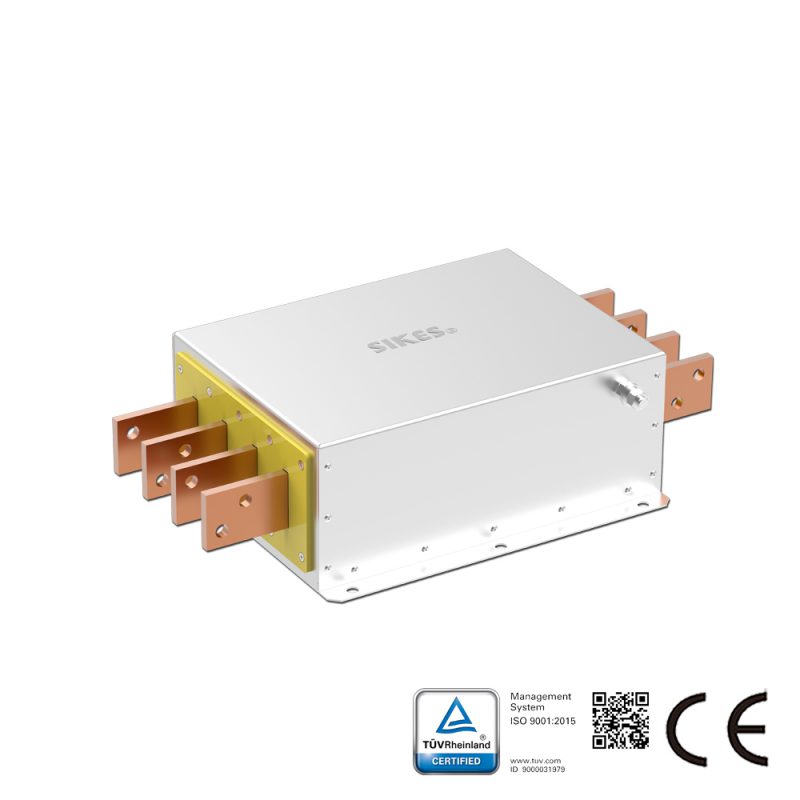

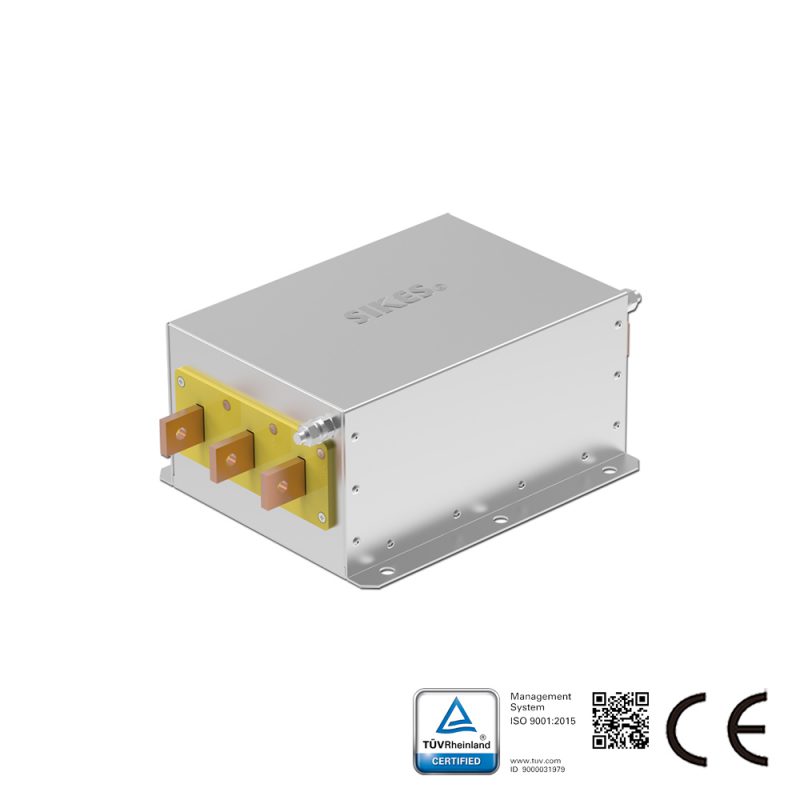

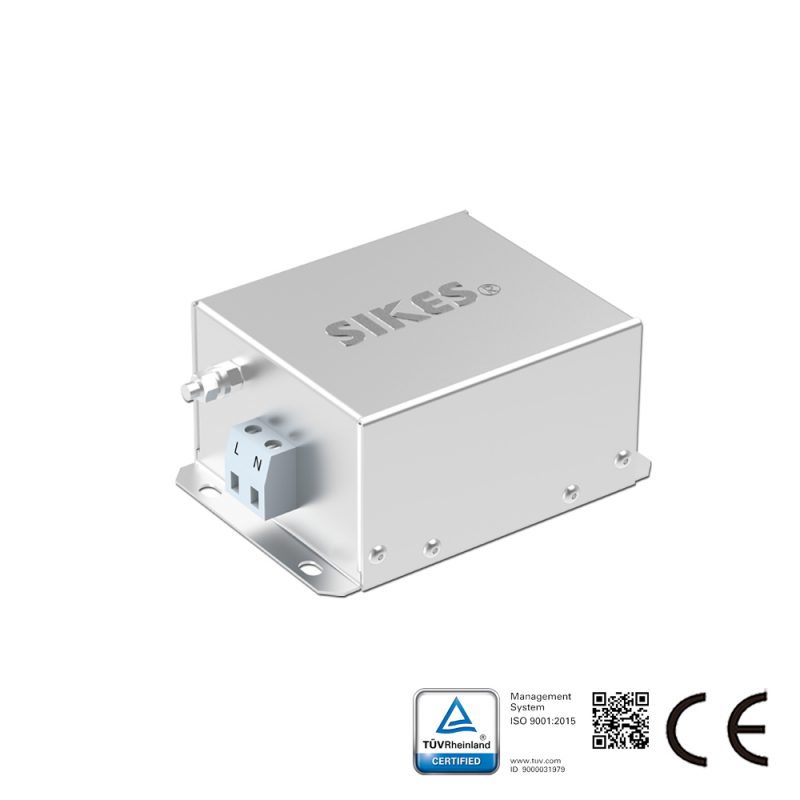

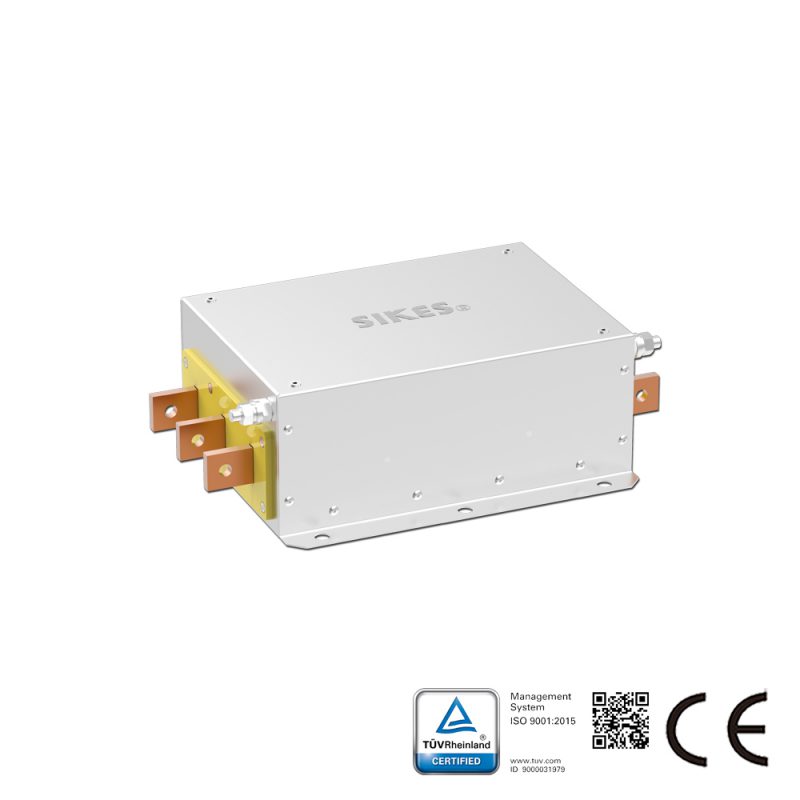

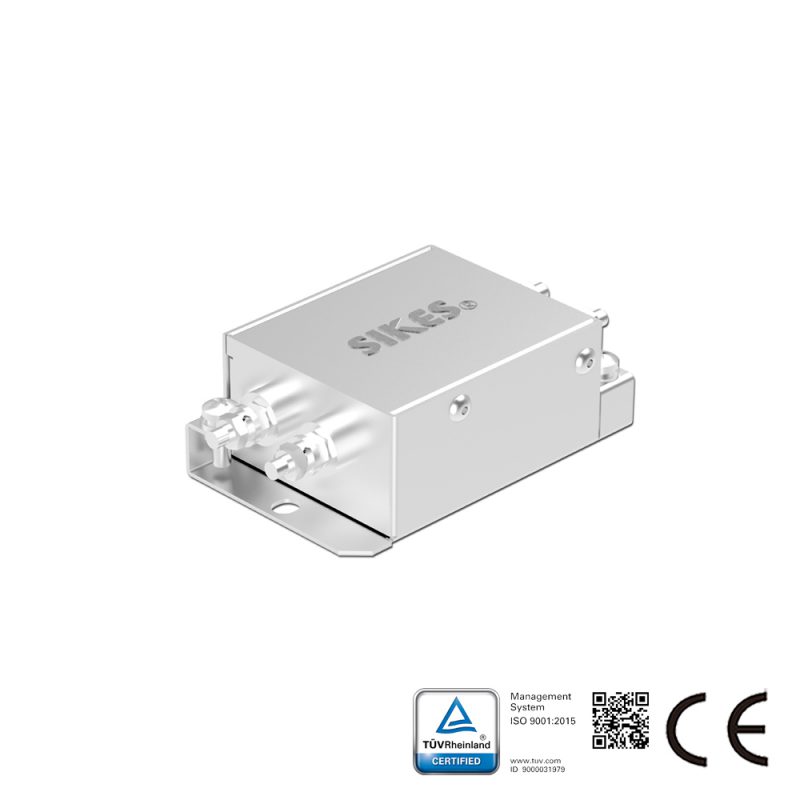

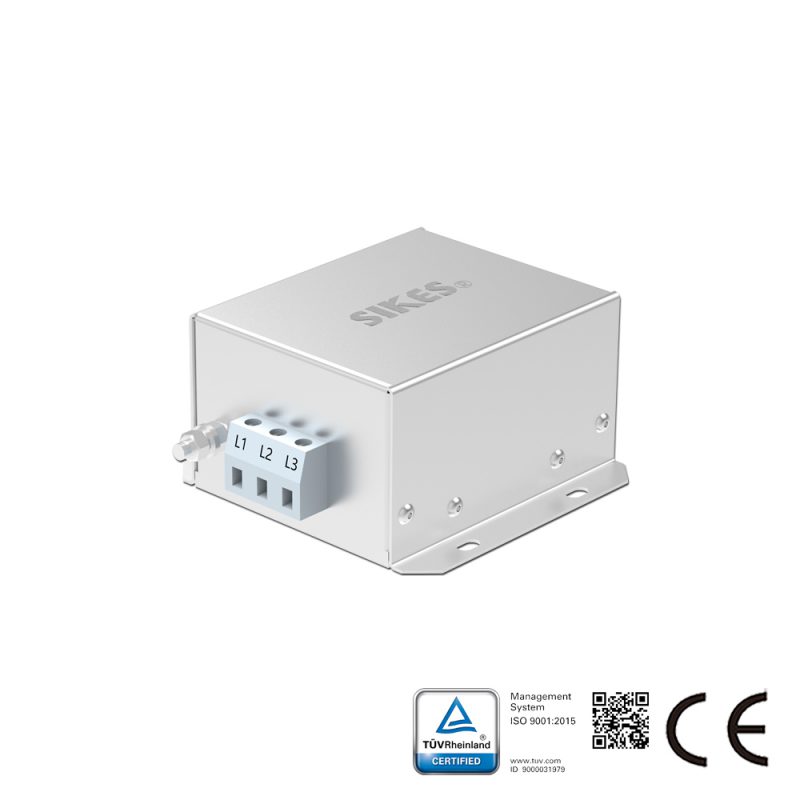

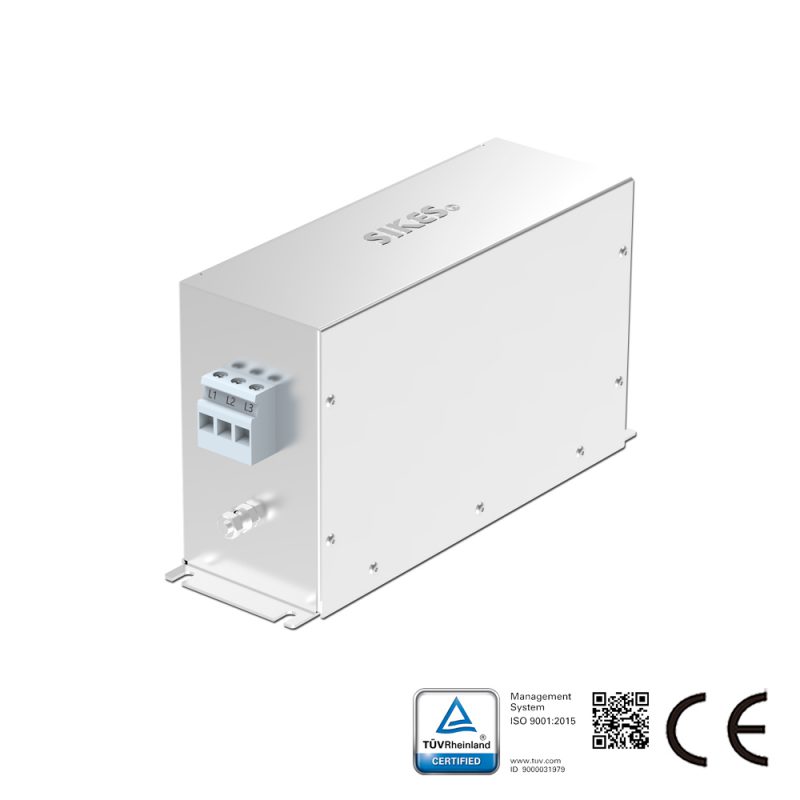

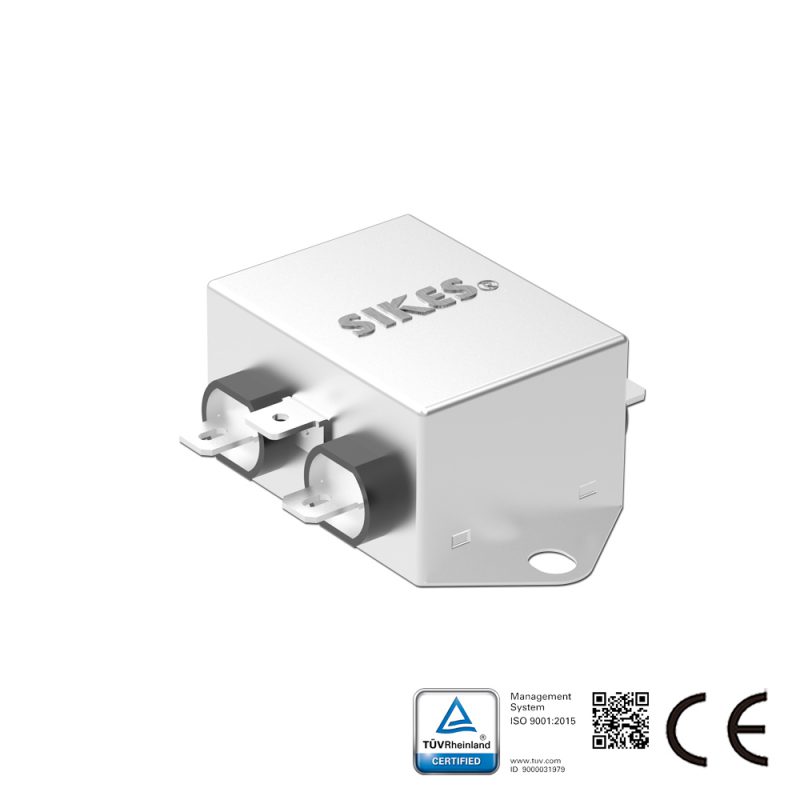

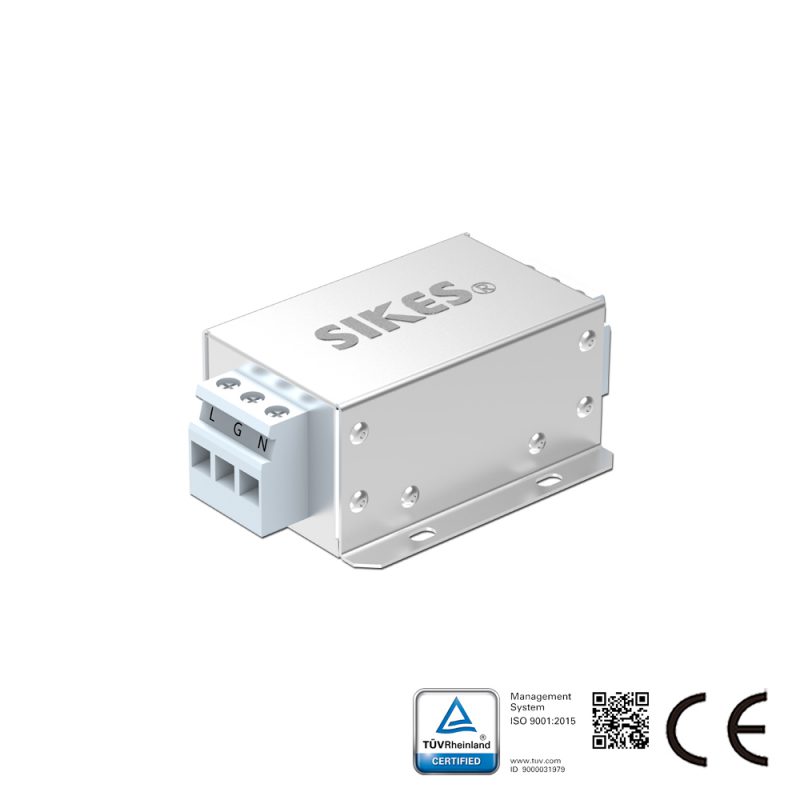

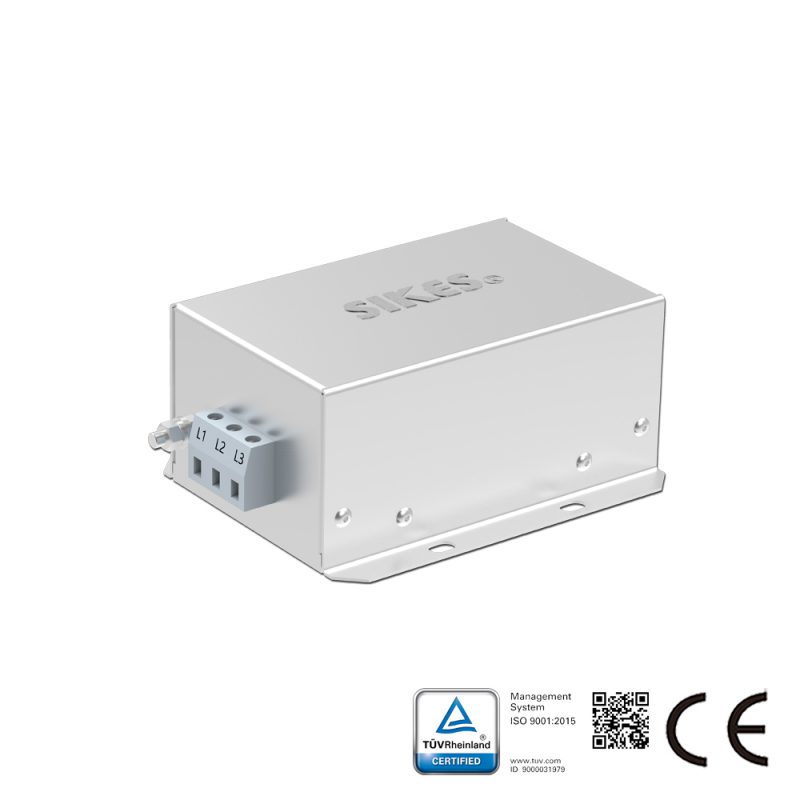

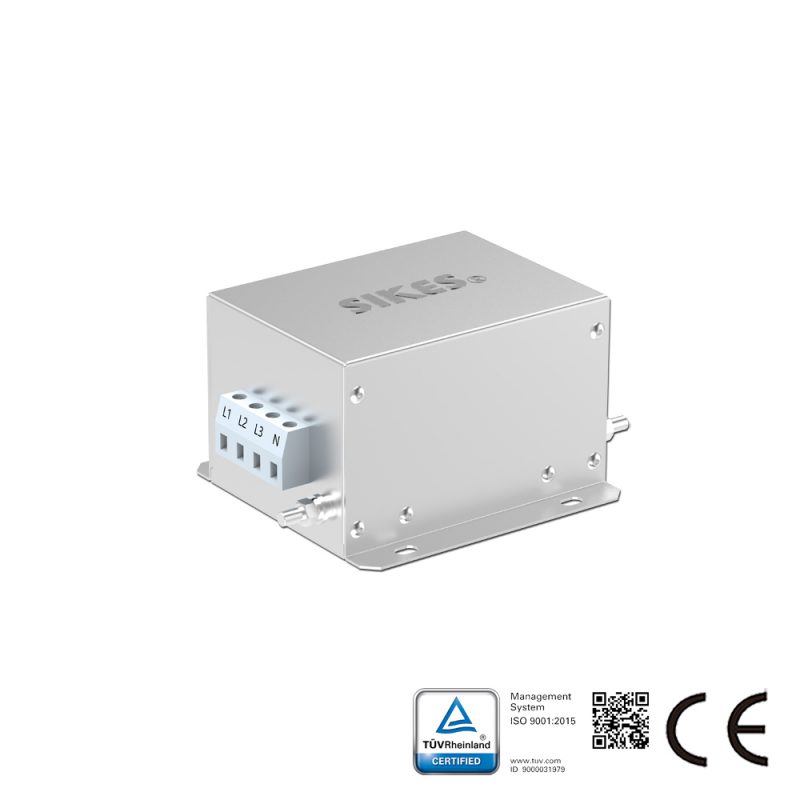

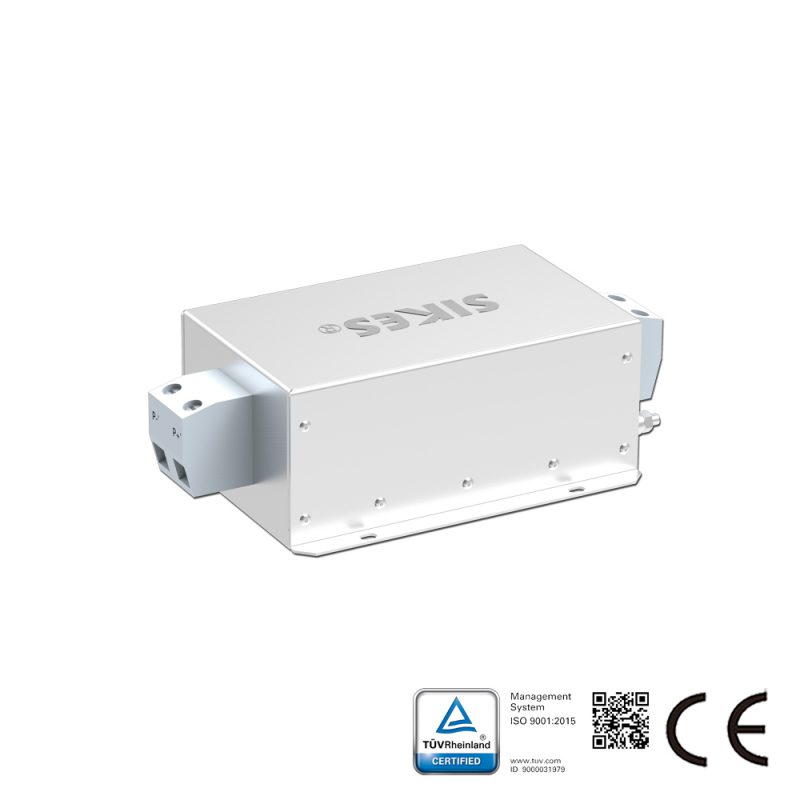

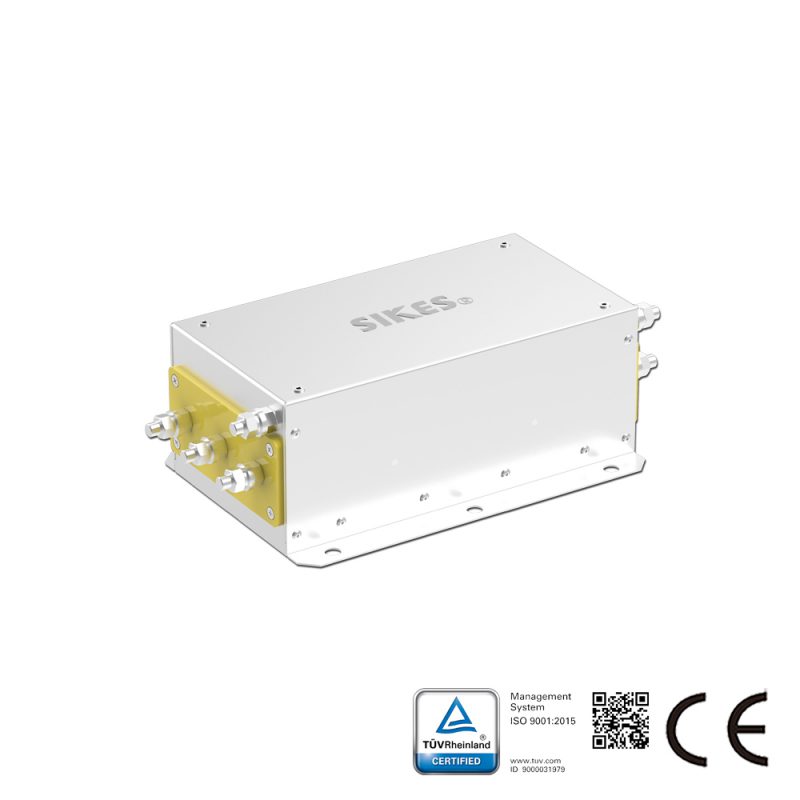

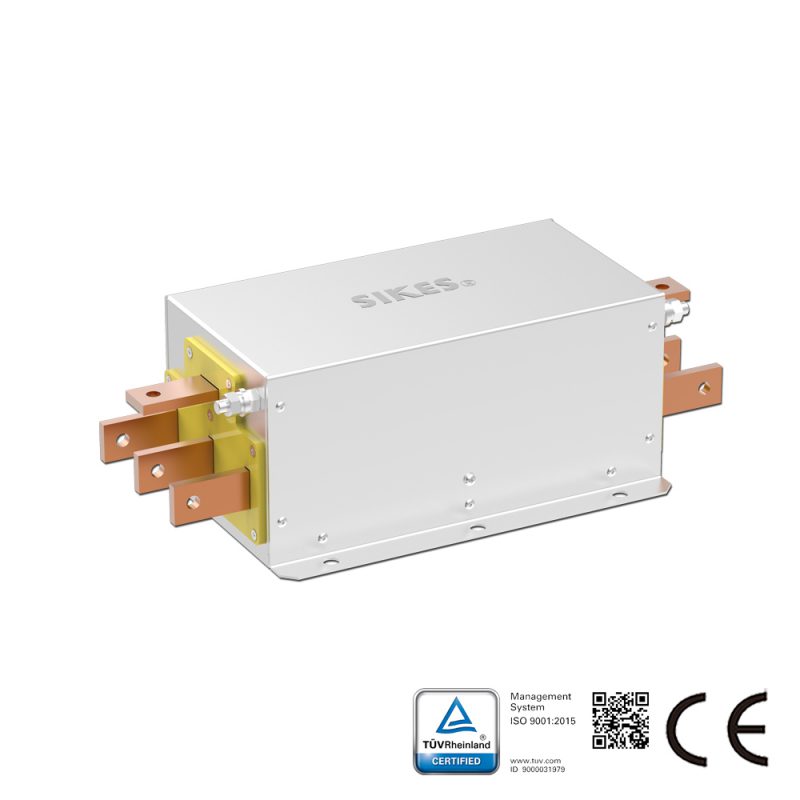

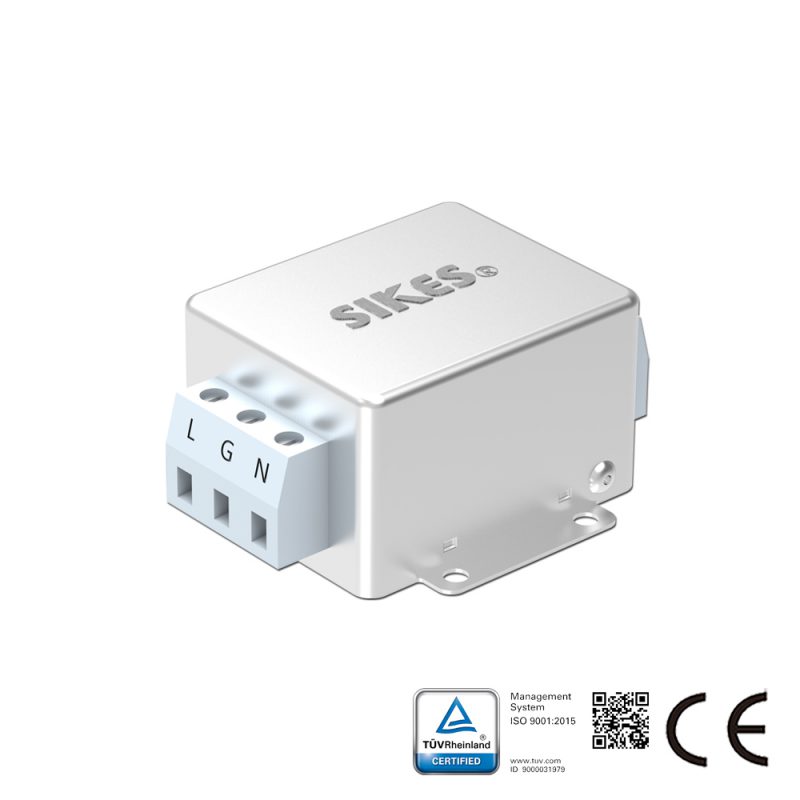

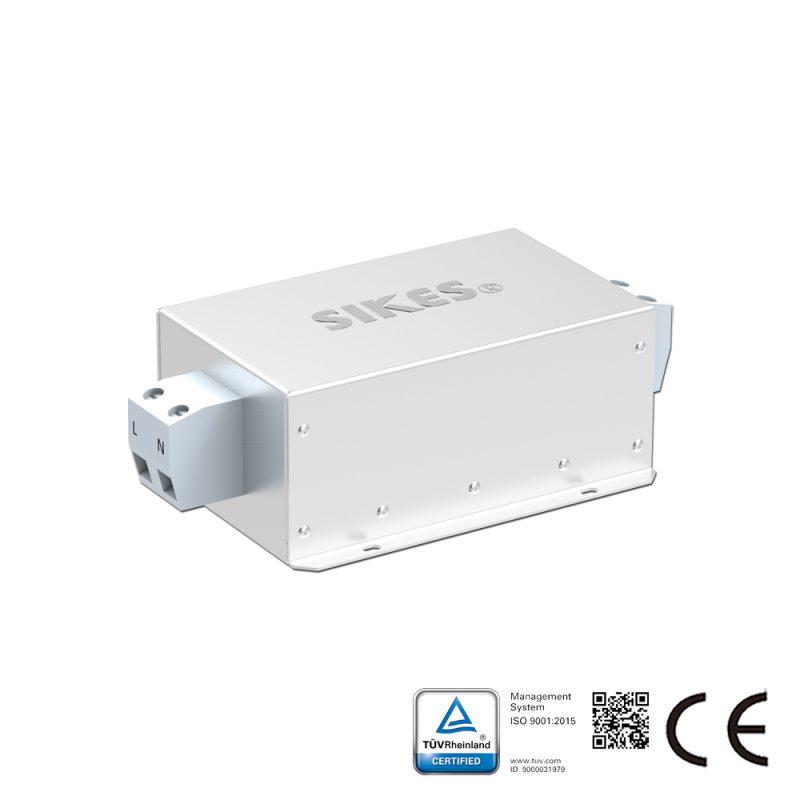

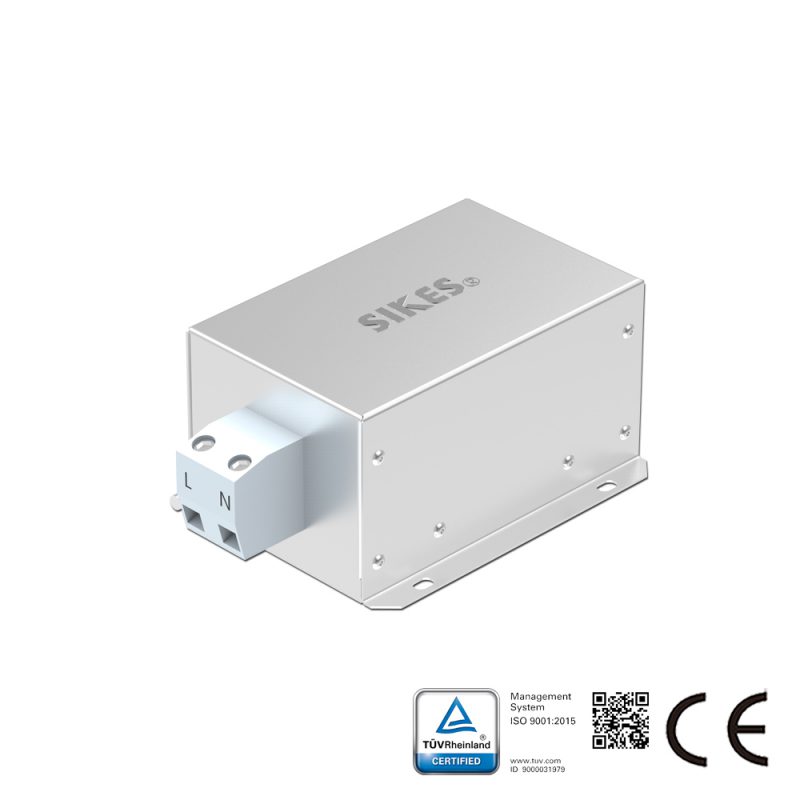

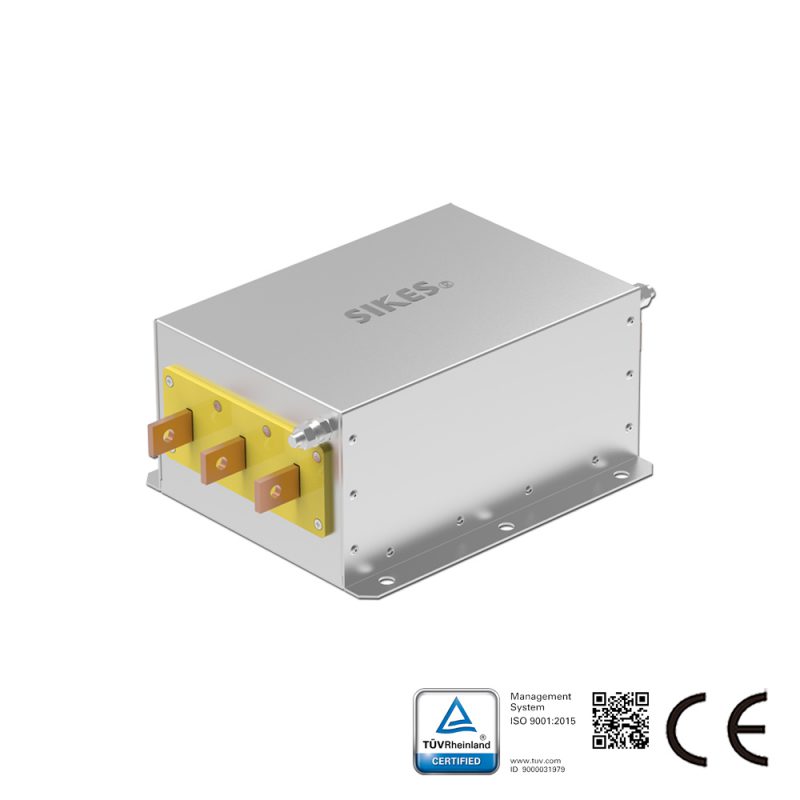

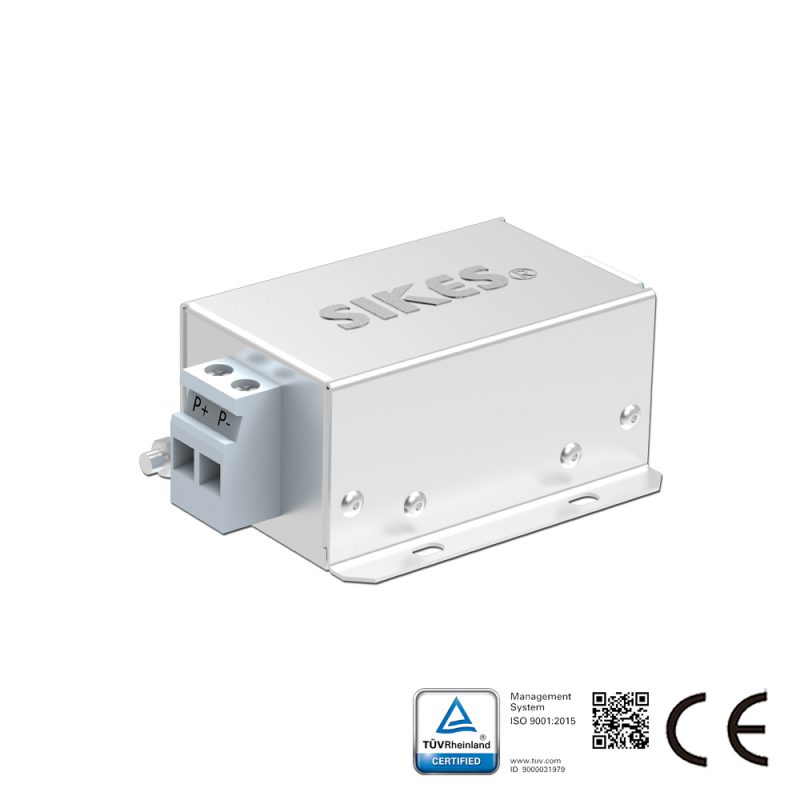

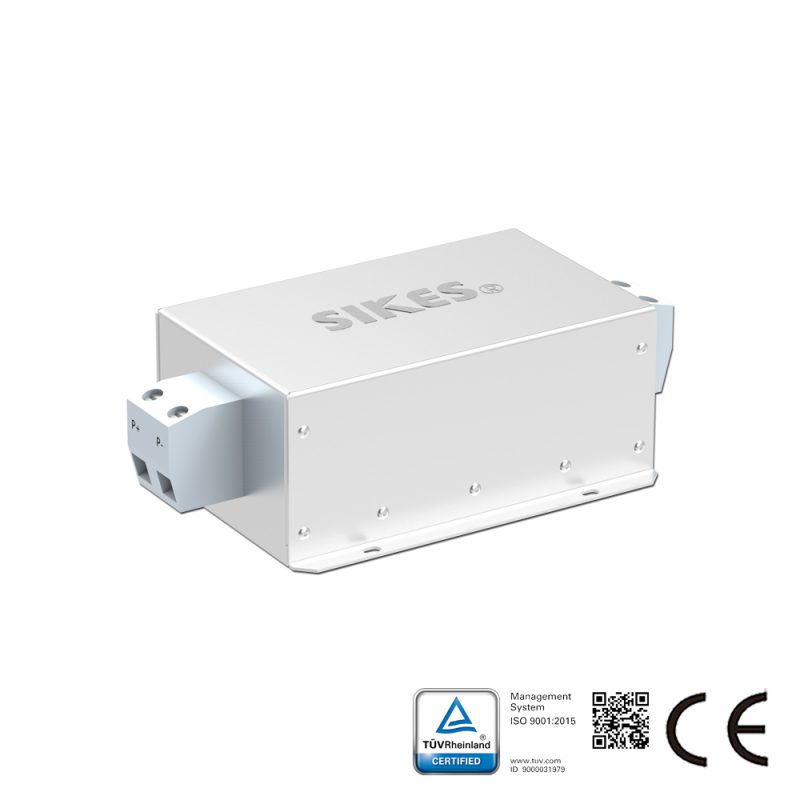

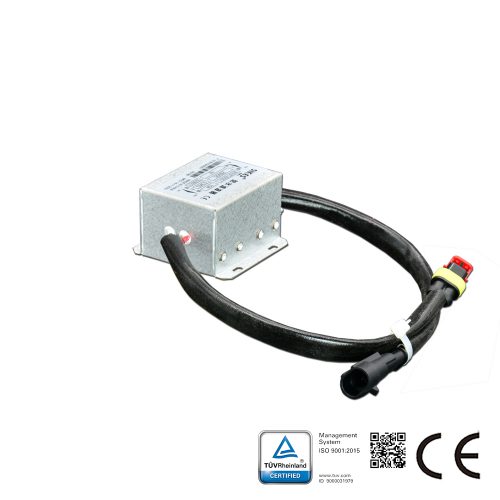

Application	DC Filters			Single-Phase EMC/EMI Filters							3-Phase EMC/EMI Filters											3-Phase Neutral Line Filters
Application	DFT	DFG	DLF	SFD	SFE	SFG	SFH	SFI	SFT	SRF	EDB	EDC	EFG	EFI	EFO	EFS	EFT	EZC	ALF	MDE	MFE	TFF	TFI	TFO	TRF	MDF	MFT
Transmission & Drive Devices						●	●	●	●		●	●	●	●	●	●						●	●	●
Industrial Robots & Automation						●	●	●			●	●	●	●		●	●					●	●
Semiconductor Equipment					●	●	●	●	●					●		●	●					●	●
Energy Storage Equipment	●	●	●			●	●	●	●				●			●	●	●	●				●	●
Electric Vehicle Equipment & Charging Systems	●	●				●	●	●	●			●		●		●	●	●				●	●
Warehousing & Logistics Automation					●	●		●	●			●		●	●	●							●
HVAC Systems						●	●					●	●	●		●		●				●	●
Lighting Systems						●		●
Medical Instruments & Equipment				●	●	●	●							●						●			●	●		●
Energy Systems	●	●	●			●	●	●	●			●	●	●		●		●	●			●	●
Digital & Information Systems	●	●			●		●	●	●
Shielding & Security Facilities										●															●		●
Military Facilities & Equipment							●			●											●				●		●

Conclusione

Con lo sviluppo delle apparecchiature elettroniche verso frequenze più elevate e densità di potenza maggiori, i problemi di interferenza elettromagnetica nei veicoli a nuova energia, nell’automazione industriale, nelle telecomunicazioni e nei sistemi energetici rinnovabili stanno diventando sempre più evidenti.

La progettazione EMC è diventata un aspetto cruciale per garantire il funzionamento stabile delle apparecchiature e il superamento delle relative certificazioni.

Tra le varie tecnologie di mitigazione EMC, i filtri EMC rappresentano uno dei mezzi più diretti ed efficaci per sopprimere le interferenze elettromagnetiche condotte.
Configurando correttamente i filtri all’ingresso di alimentazione, è possibile ridurre efficacemente la propagazione del rumore ad alta frequenza e migliorare le prestazioni di compatibilità elettromagnetica (EMC) del sistema.

Per soddisfare le diverse esigenze applicative, la nostra azienda offre una vasta gamma di prodotti filtranti EMC, ampiamente applicabili in ambito industriale, nelle apparecchiature di alimentazione e nei sistemi a nuova energia, fornendo una garanzia affidabile per il funzionamento stabile del sistema e la certificazione EMC.
