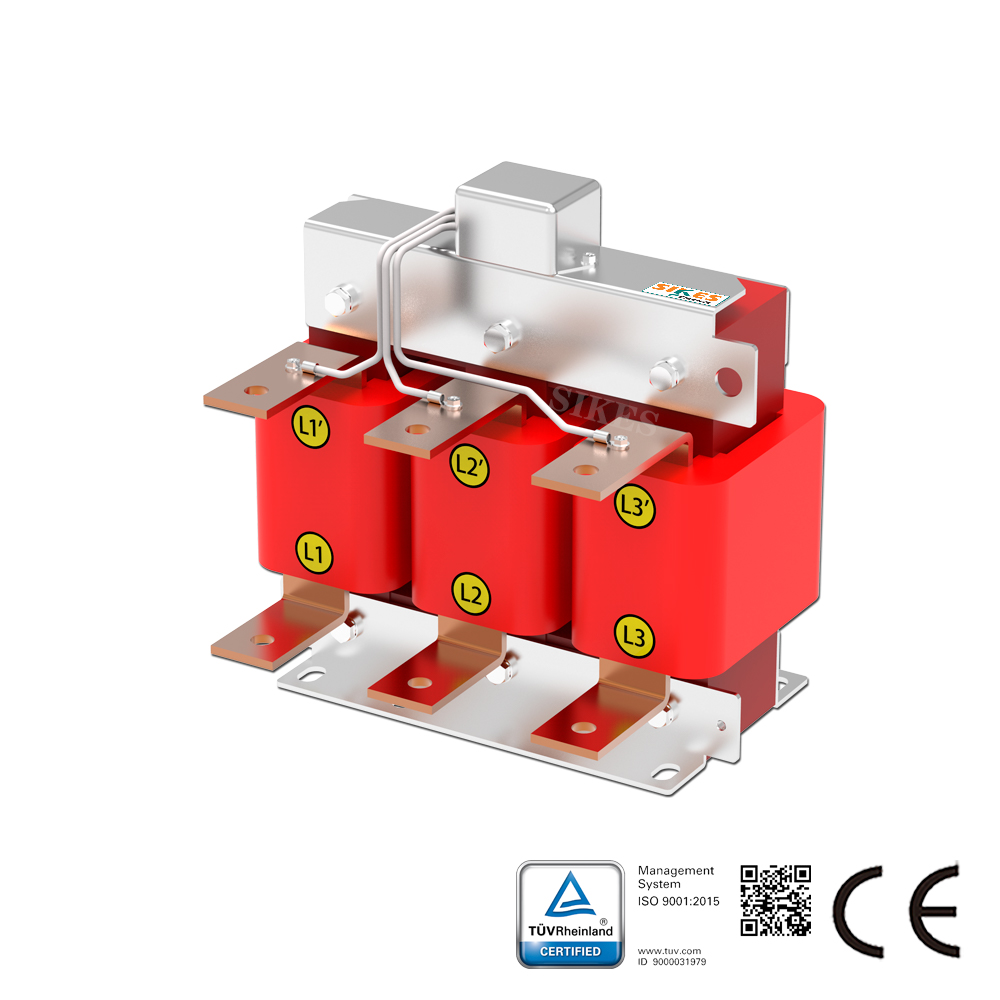

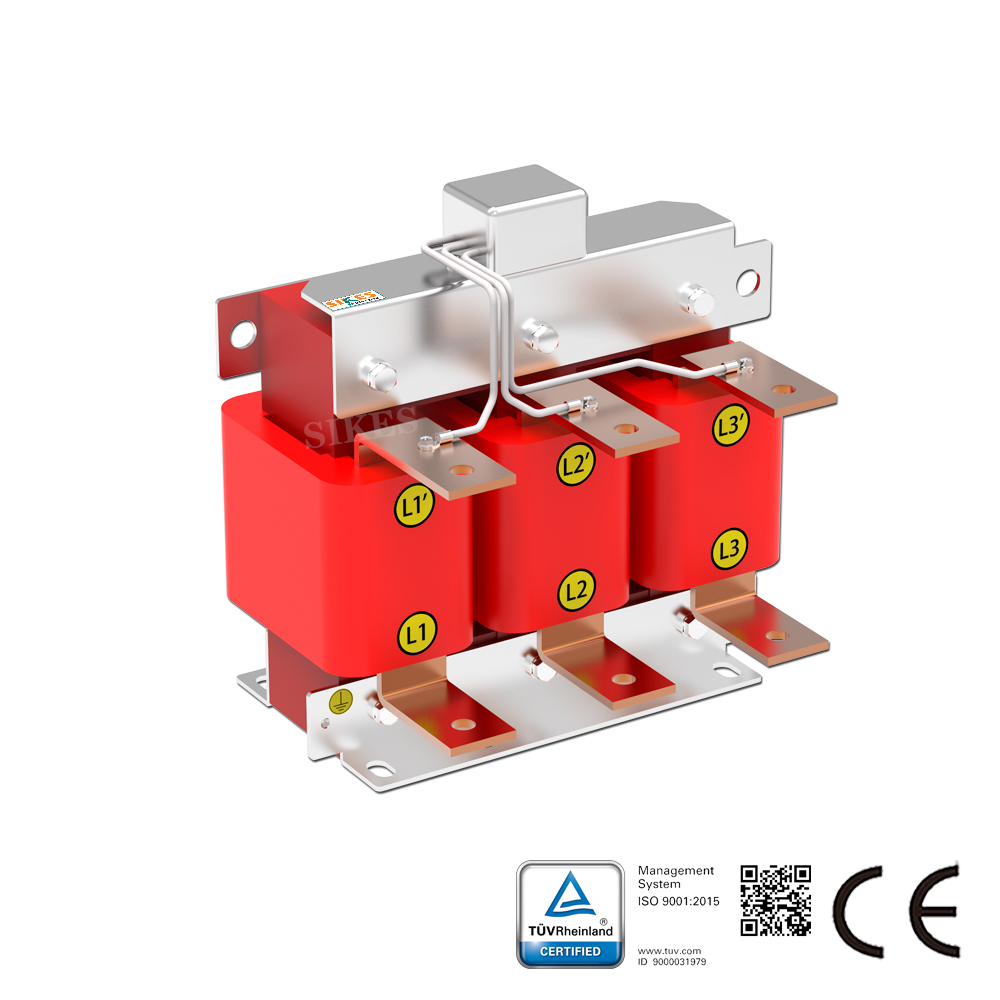

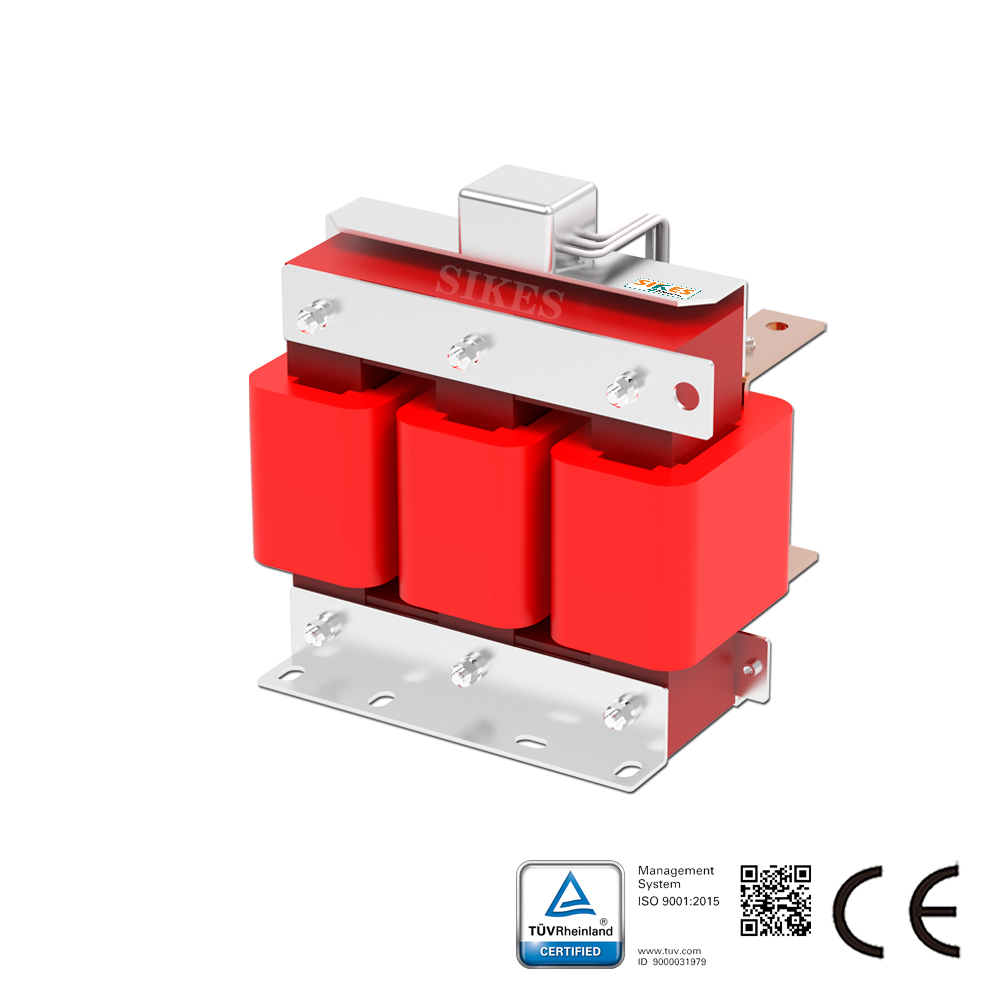

Descrizione dei filtri Dv/dt

I filtri DV/DT SIKES riducono lo stress di isolamento dei motori diminuendo il valore dU/dt della tensione di uscita dell’azionamento a velocità variabile. Possono essere utilizzati con lunghezze di cavo fino a 100-300 m a seconda del modello.
Inoltre, le unità sono progettate per una frequenza di commutazione massima di 200 kHz. I filtri generano meno calore con frequenze di commutazione inferiori. Il motore non è destinato all’utilizzo con un azionamento a velocità variabile in applicazioni di retrofit.
Il filtro Du/Dt è un’alternativa economica al filtro a onda sinusoidale.

I filtri DV/DT possono supportare i nostri clienti nel:
1. ridurre efficacemente la tensione dv/dt ai capi del motore servo inverter;
2. prevenire l’invecchiamento precoce e il guasto del cavo di trasmissione e della bobina del motore servo;
3. estendere la durata di servizio dei motori servo e il periodo di funzionamento, migliorando l’affidabilità del servo;
4. ridurre le interferenze verso le apparecchiature e i circuiti vicini;
5. ridurre la corrente di dispersione verso terra del motore;
6. ridurre le interferenze durante la commutazione del contattore tra filtri e motori;
7. ridurre efficacemente la tensione di picco impulsiva ai capi del motore servo.
8. soddisfare i requisiti di uscita delle norme IEC 60034-17, 60034-25.

Dati tecnici del filtro DV/DT:
Intervallo di tensione nominale: 3*380±10%
DV/DT ≤ 1000 μS
Protezione: IP00
Capacità di sovraccarico: 150% 60 s, 120% 60 min
Classe di isolamento: F
Rigidità dielettrica: AC 4000 V/5 mA/60 s
Resistenza di isolamento: nucleo-avvolgimento, ≥ 100 MΩ (DC 1000 V);
Raffreddamento: AN

Applicazioni del filtro sinusoidale:
Ventilatori, trasportatori, pompe
Impianti HVAC, compressori
Ascensori, gru, energia eolica, UPS, EPS
Azionamenti di motori con cavi lunghi
Azionamenti di motori con più motori in parallelo
Applicazioni a media tensione (installato davanti al trasformatore elevatore)
