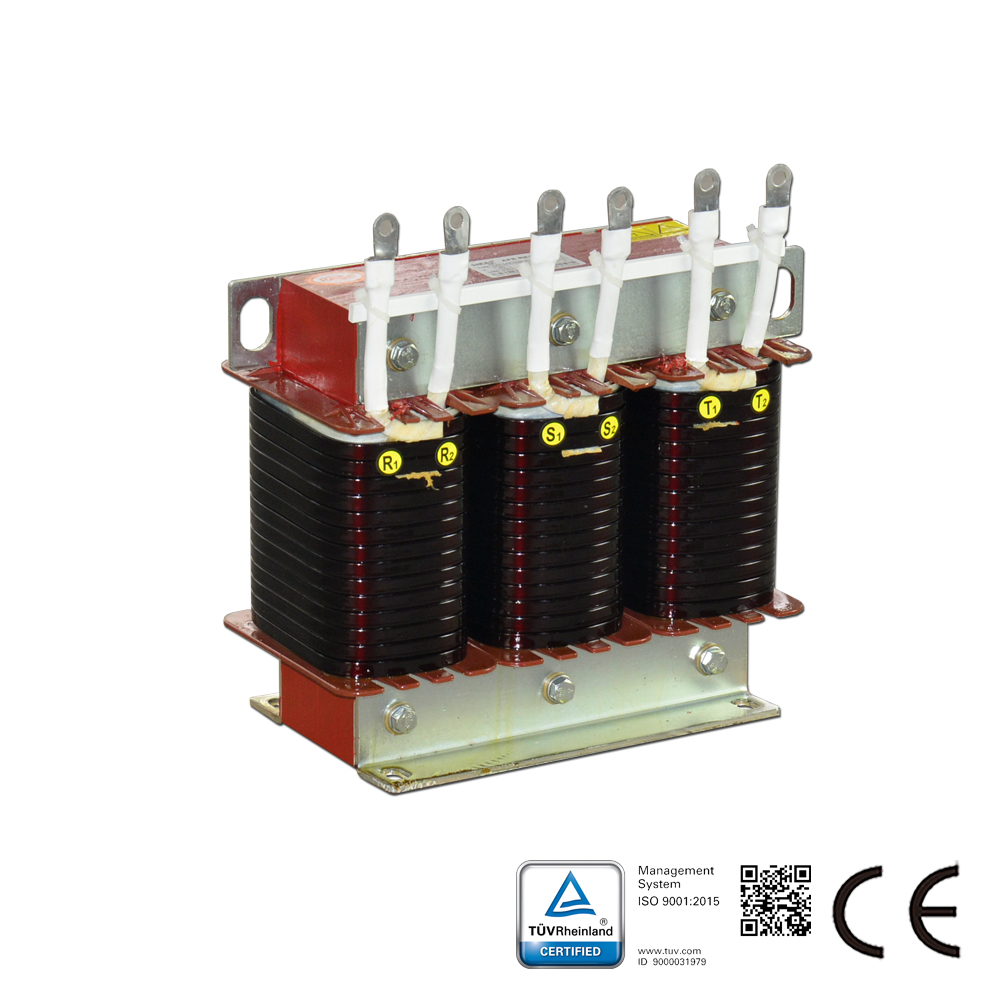

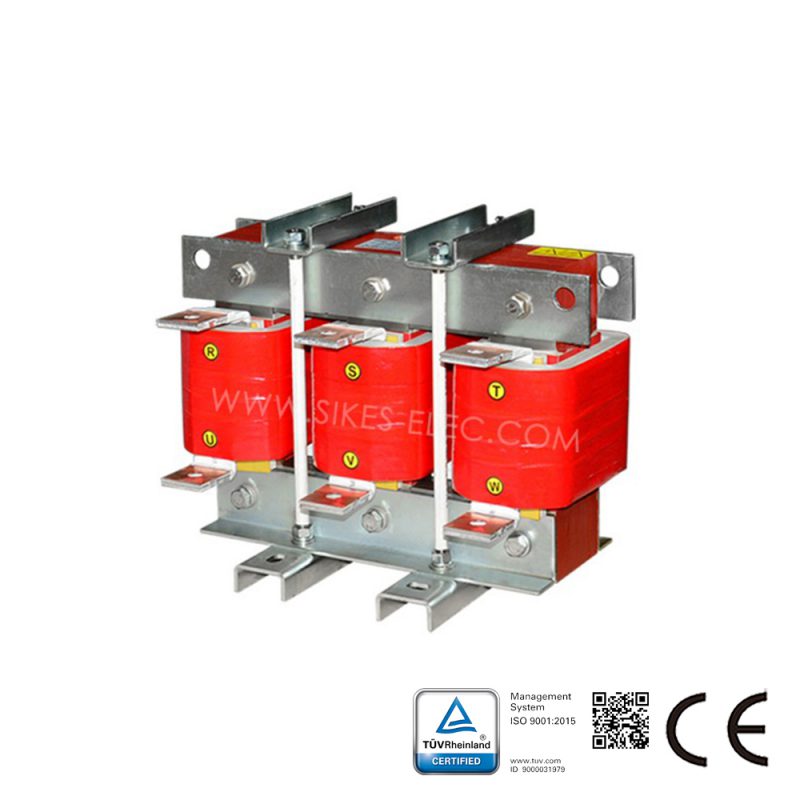

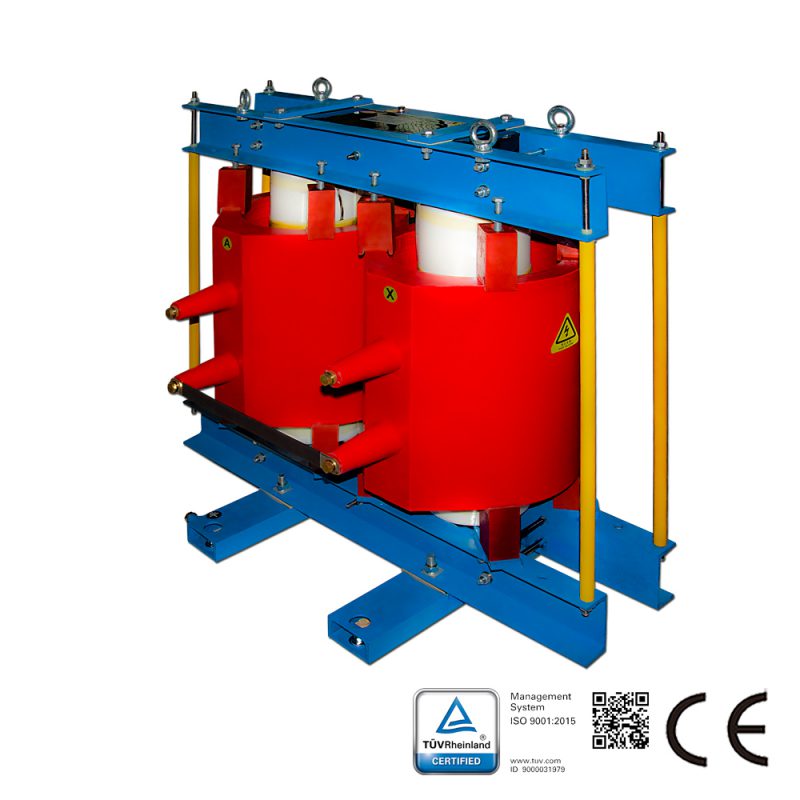

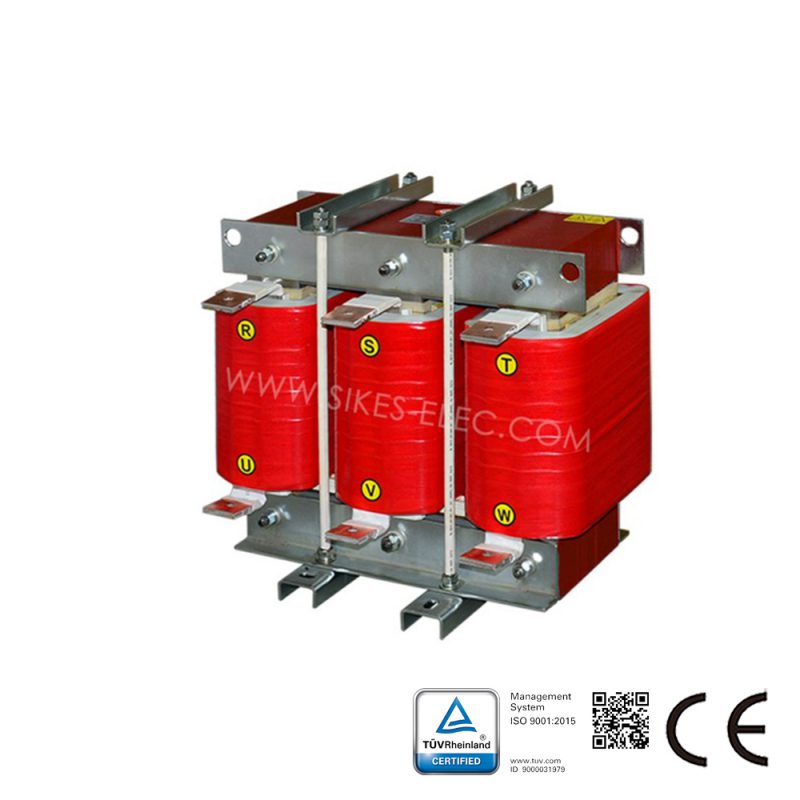

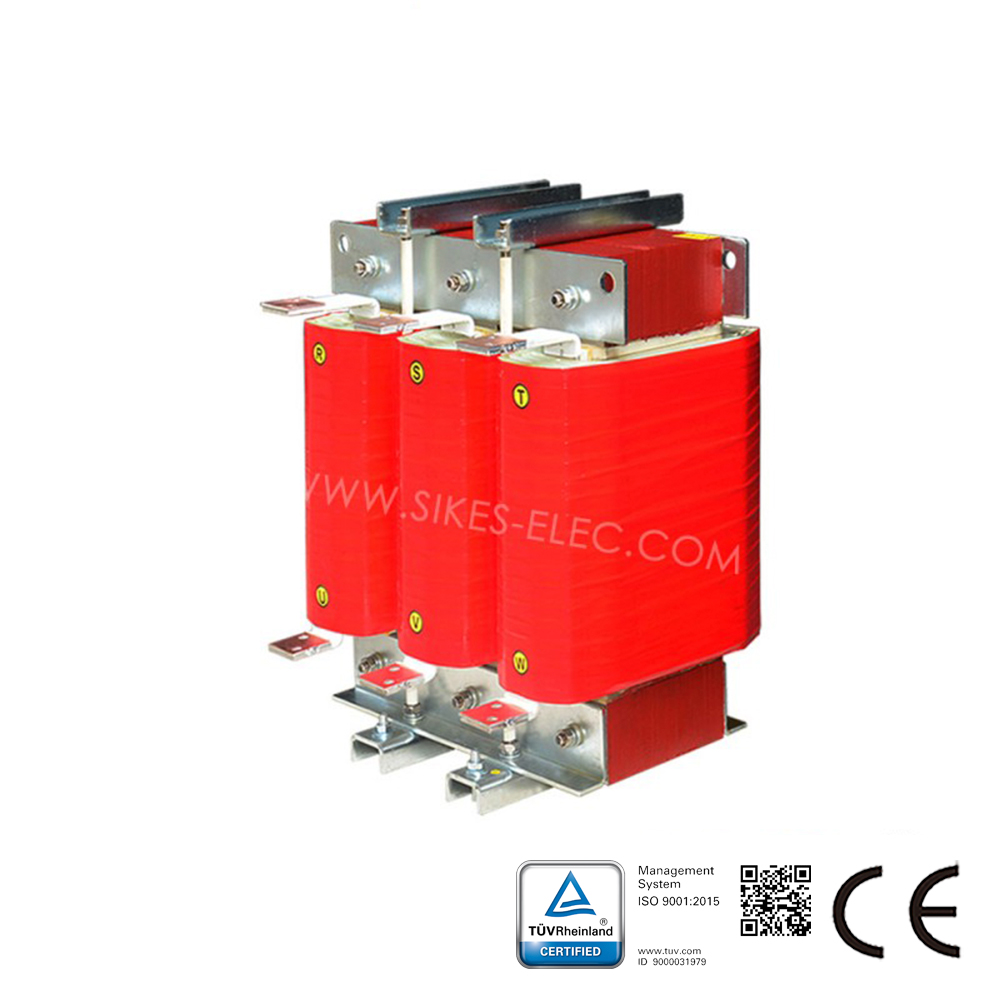

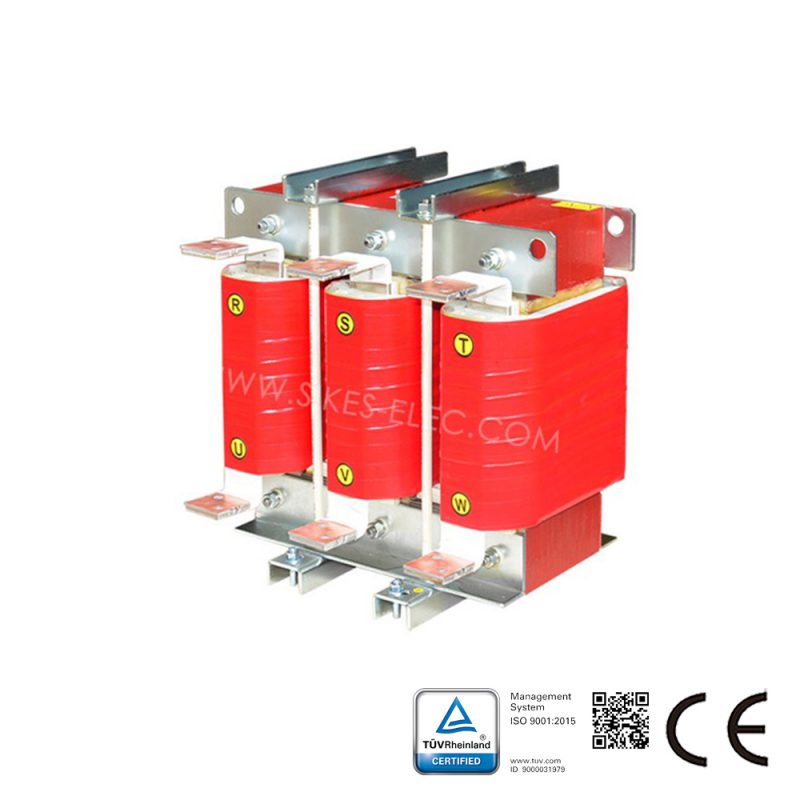

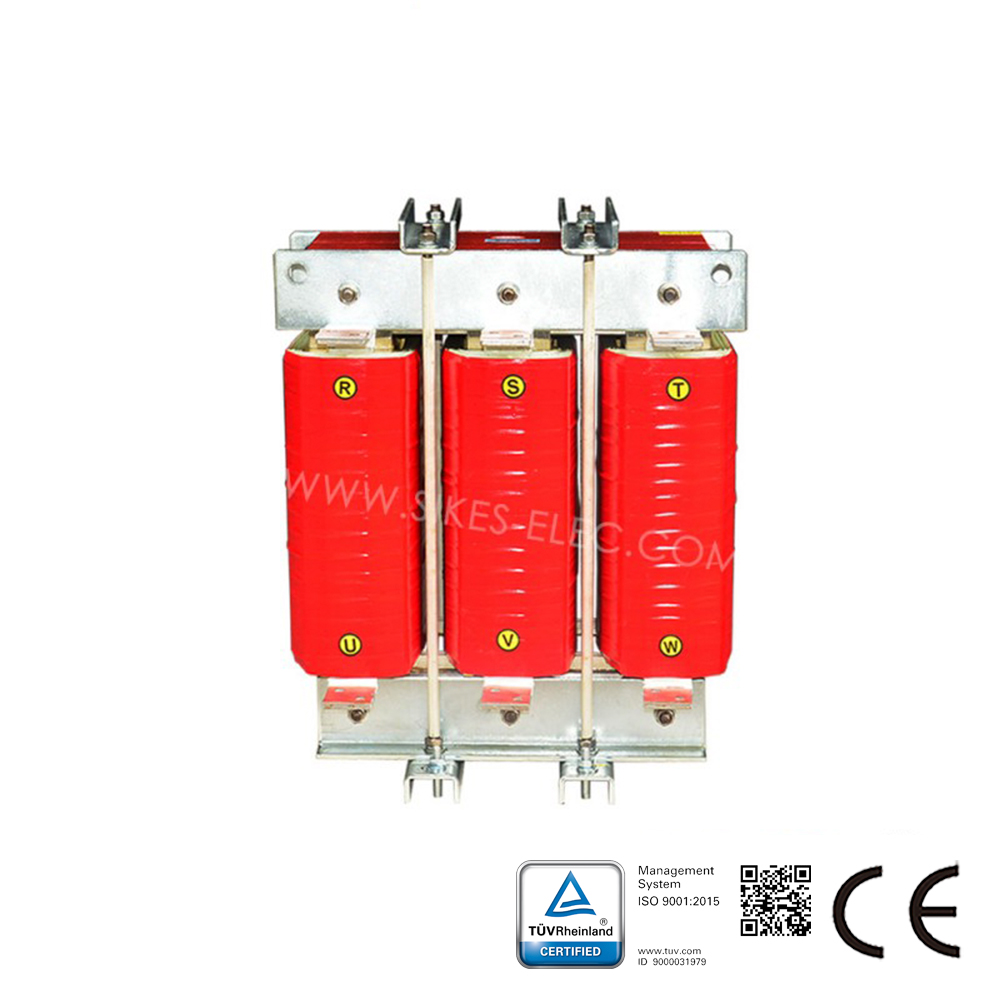

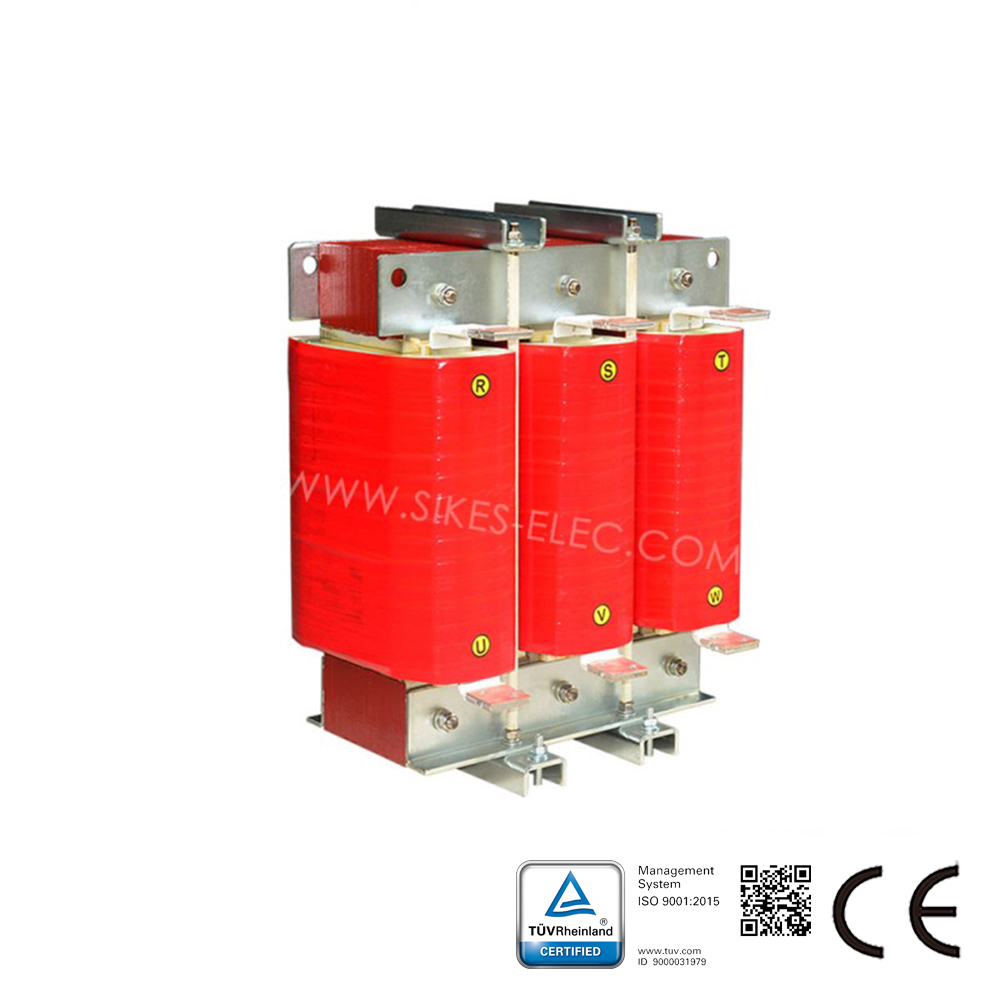

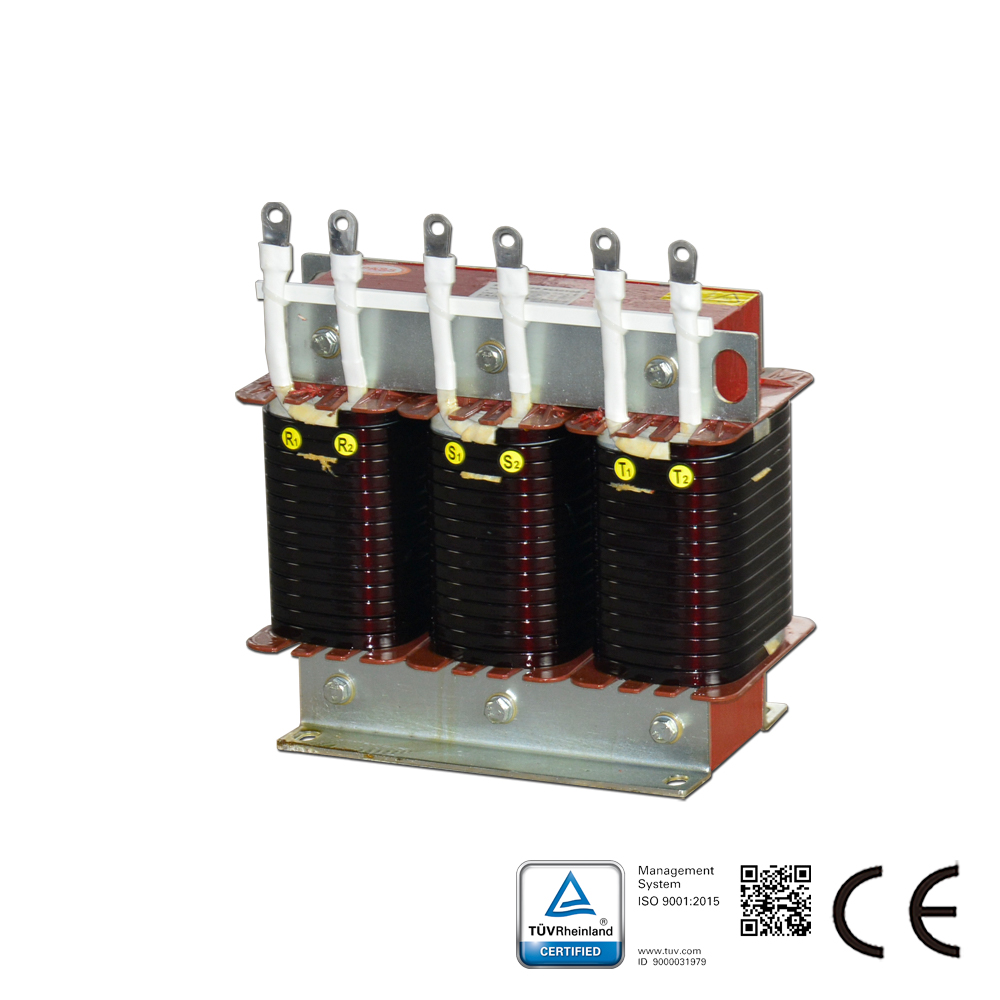

Descrizione del reattore di filtro:
Il reattore di filtro, in combinazione con i condensatori, può costituire un circuito armonico per ridurre le correnti armoniche nel sistema, principalmente la 3ª, 5ª, 7ª, 11ª, 13ª e superiori. Il reattore di filtro può essere installato in configurazione parallela o serie.

Funzione del reattore di filtro:
Reattore LCL per raddrizzatore PWM, frequenza di portante: ≥2 kHz, frequenza di lavoro: 50 Hz, fase: 3
L’armonica contiene l’interferenza dell’azionamento a frequenza variabile per la rete elettrica, le armoniche principali sono 3ª, 5ª, 7ª, 9ª, 11ª, 13ª, 15ª, 17ª, 19ª, le armoniche sul lato uscita sono principalmente armoniche ad alta frequenza da 5 a 10 kHz.

Parametri tecnici del reattore di filtro:
Corrente nominale: ≤5000 A; Tensione nominale: <1000 V; Resistenza dielettrica: avvolgimento-terra 3000 VAC/50 Hz/60 s senza danni
Resistenza di isolamento: avvolgimento-terra, vite trasversale del nucleo-terra 500 VCC, resistenza di isolamento ≥100 MΩ; rumore del reattore: <65 dB (a 1 metro dal reattore)
Protezione: IP00; Isolamento: F/H; Normativa: IEC 289; GB 10229-88 (equivalente IEC 289:1987)

Applicazione del reattore di filtro:
Generazione eolica, fotovoltaica, azionamenti a velocità variabile (VFD) e gruppi di continuità (UPS)
