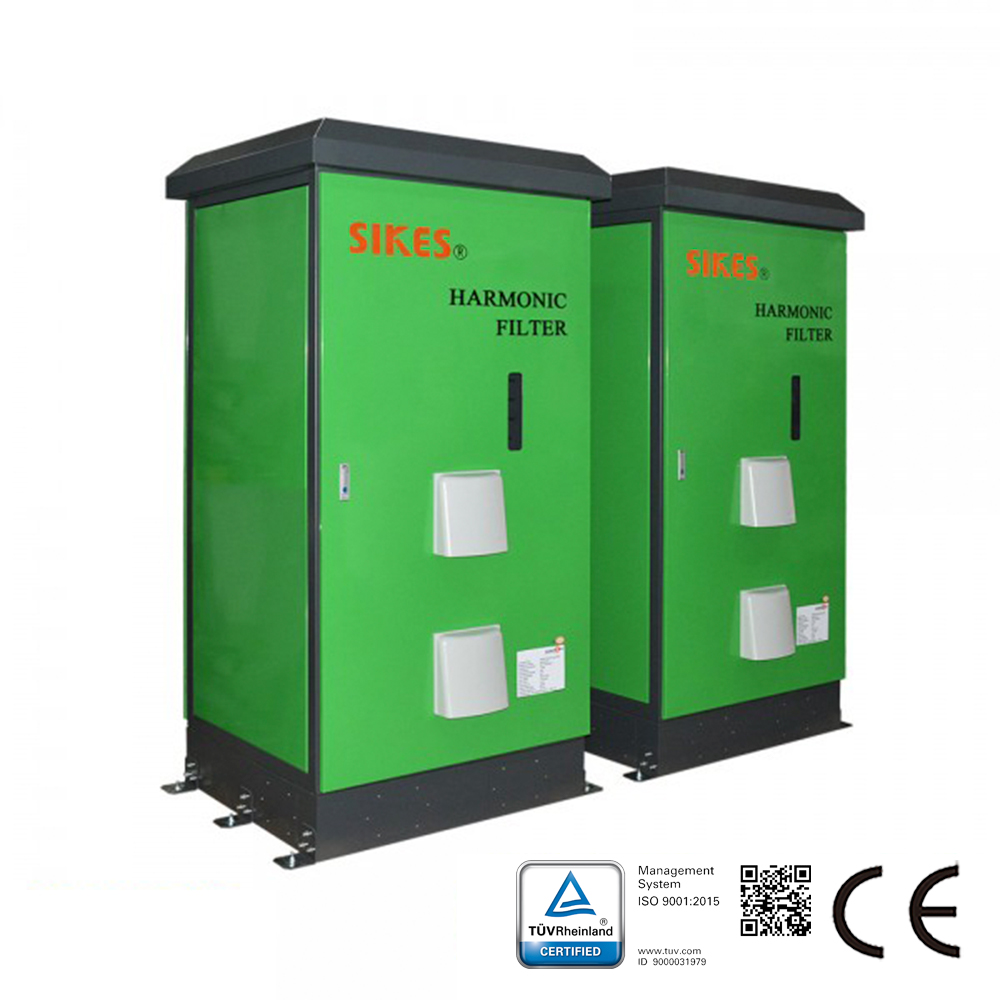

Il filtro armonico passivo Sikes è progettato per quasi ogni tipo di applicazione elettronica con raddrizzatori a sei impulsi in ingresso. Il filtro può ridurre efficacemente la distorsione della corrente armonica al livello richiesto.

Rapporto di prova a carico leggero:
Carico: 110 kW (15,7% di 700 kW)

Caratteristiche del Prodotto Filtro Armonico Passivo:
Progettazione per installazione rapida e messa in servizio semplificata;
Filtro armonico passivo economicamente vantaggioso;
Contribuisce alla conformità con gli standard internazionali di qualità dell’energia.

Standard Tecnico:
IEC61000, GB/T14549-93, IEEE 519

Caratteristiche Tecniche del Filtro Armonico Passivo:
Tensione nominale di esercizio: 3*380 fino a 500VAC±10%;
Frequenza di esercizio: 50Hz (60Hz su richiesta);
THDi<<5% (requisiti di sistema: TDHv<2%, squilibrio di tensione di linea<1%);
Potenza nominale: 700kW;
Rendimento: 98% a 99% @ tensione di linea nominale;
Sovraccarico: 1,6X corrente nominale per 1 min, una volta all’ora;
Temperatura ambiente: -25 a +40℃;
Protezione: IP54;
Peso lordo: 1341 kg
Peso netto: 1241 kg
Dimensioni: 1250*1100*2244 mm
Raffreddamento: Forzato ad aria interna;
Il filtro armonico passivo Sikes è la scelta ideale oltre ai filtri Schaffner e MTE.

Applicazione tipica: alimentatori trifase non lineari in cui il rischio potenziale è elevato a causa del sovraccarico termico ed elettrico causato dalle correnti armoniche.

Applicazioni dei filtri armonici passivi:
Sistemi di ricarica rapida in corrente continua;
Impianti HVAC;
Applicazioni con ventilatori e pompe;
Apparecchiature per automazione industriale e robotica;
Azionamenti per motori CA e CC e inverter di frequenza;
Apparecchiature con raddrizzatore frontale a sei impulsi.
