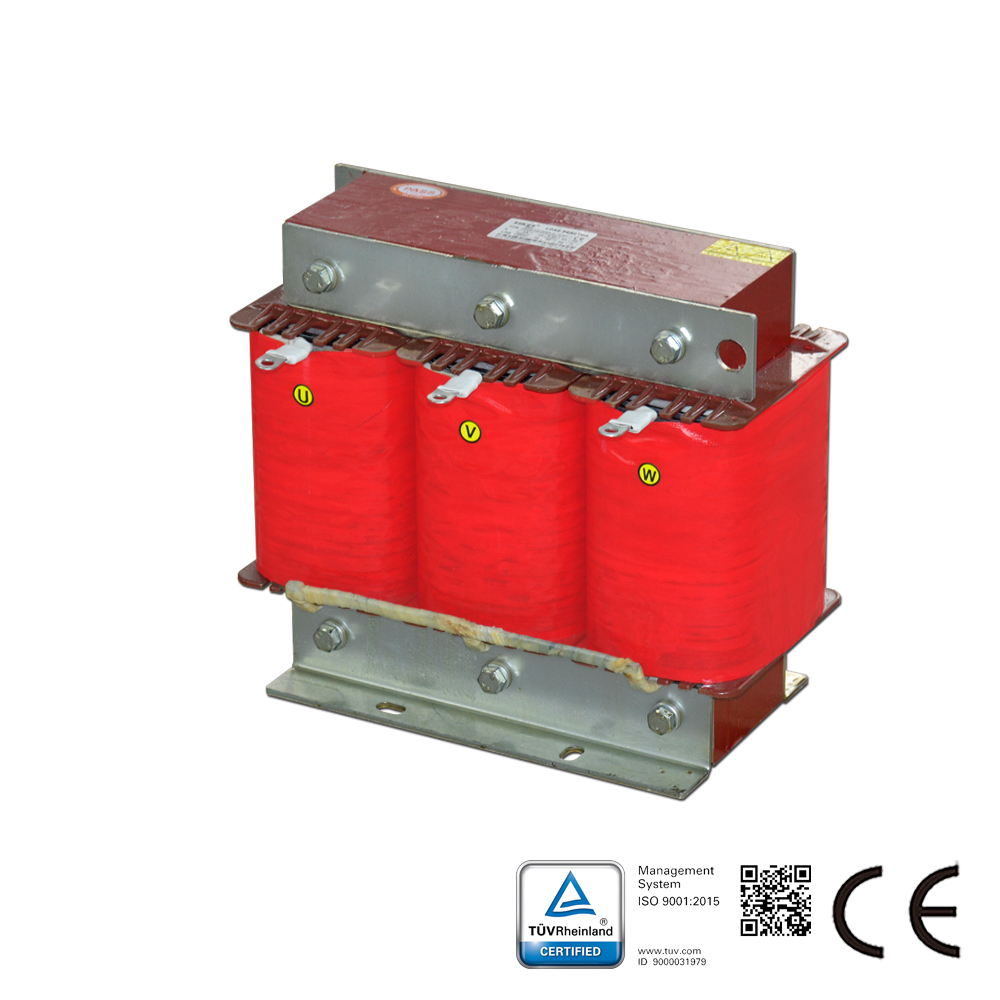

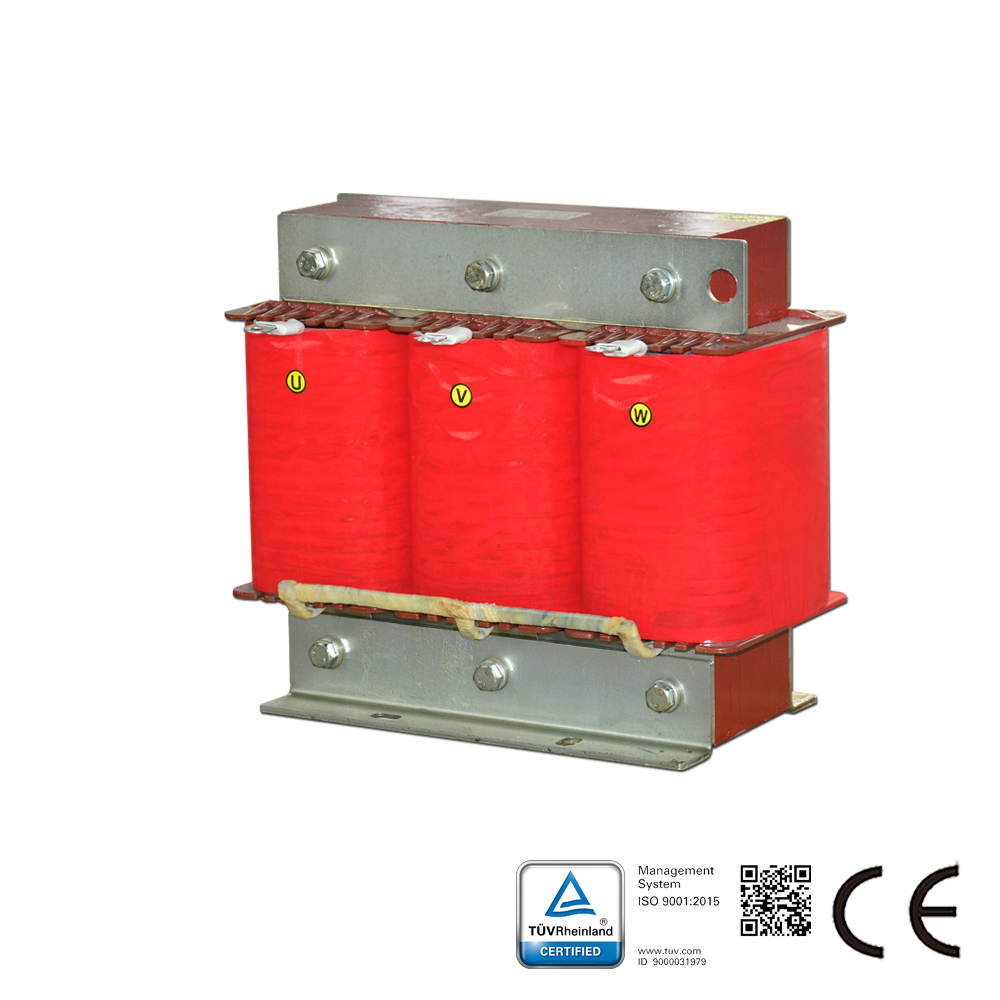

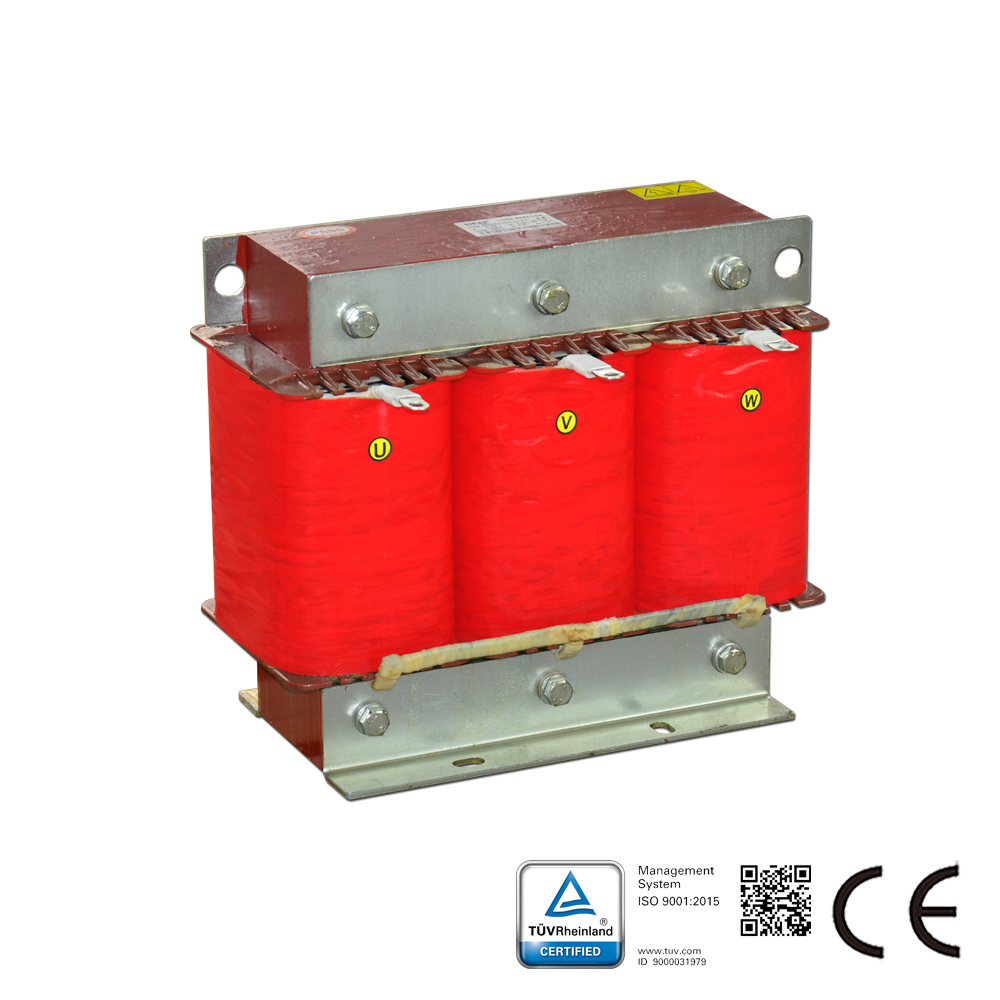

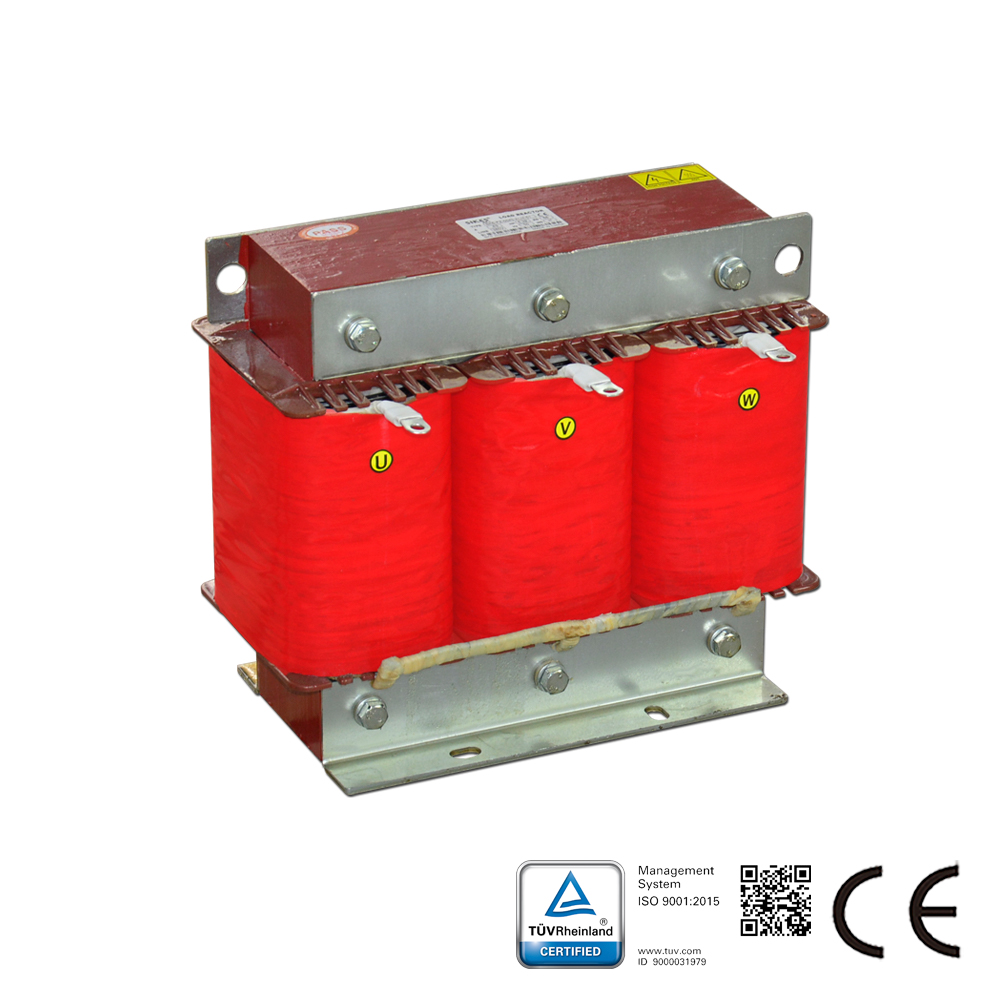

Il reattore di carica è progettato per testare l’inverter di frequenza.

Caratteristiche del reattore di carico trifase:
Gli avvolgimenti adottano una struttura a lamina, con bassa resistenza in continua, elevata resistenza ai cortocircuiti e buona capacità di sovraccarico di breve durata;
L’utilizzo di materiali compositi isolanti di classe F o H consente al prodotto di mantenere prestazioni affidabili in condizioni operative severe;
Il reattore presenta bassa densità di flusso magnetico, buona linearità, elevata capacità di sovraccarico e basso livello di rumore;
Il nucleo magnetico utilizza lamierini orientati a freddo a basse perdite, garantendo al reattore perdite ridotte, alta efficienza e bassa temperatura di esercizio.

Parametri del reattore di carico:
Potenza nominale: 0,55 kvar – 1000 kvar
Intervallo di tensione: 380-460 V
Valore di induttanza: 0,49 – 20,0 mH
Modalità di funzionamento: lavoro di breve durata o di lunga durata (per due ore o più alla corrente nominale)
Errore sul valore di induttanza: ±10%, corrente di ingresso in cortocircuito UVW, RST
Tipo di fase: trifase
Frequenza: 50-60 Hz
Modalità di raffreddamento: AN/AF
Classe di isolamento: F/H
Altitudine: 1000 m; il valore della frequenza operativa diminuisce proporzionalmente al di sopra dei 1000 m.
Intervallo di temperatura: -25℃ ~ 45℃
Temperatura di stoccaggio: -40℃ ~ 70℃
Umidità operativa: relativa 10% – 90%
Grado di inquinamento: classe 3
Grado di resistenza alla nebbia salina: salinità 0,1 mg/m³
Normativa: IEC289:1987 reattore, GB10229-88 reattore (eqv IEC289:1987), JB9644-1999 reattore per trasmissione elettrica a semiconduttori
