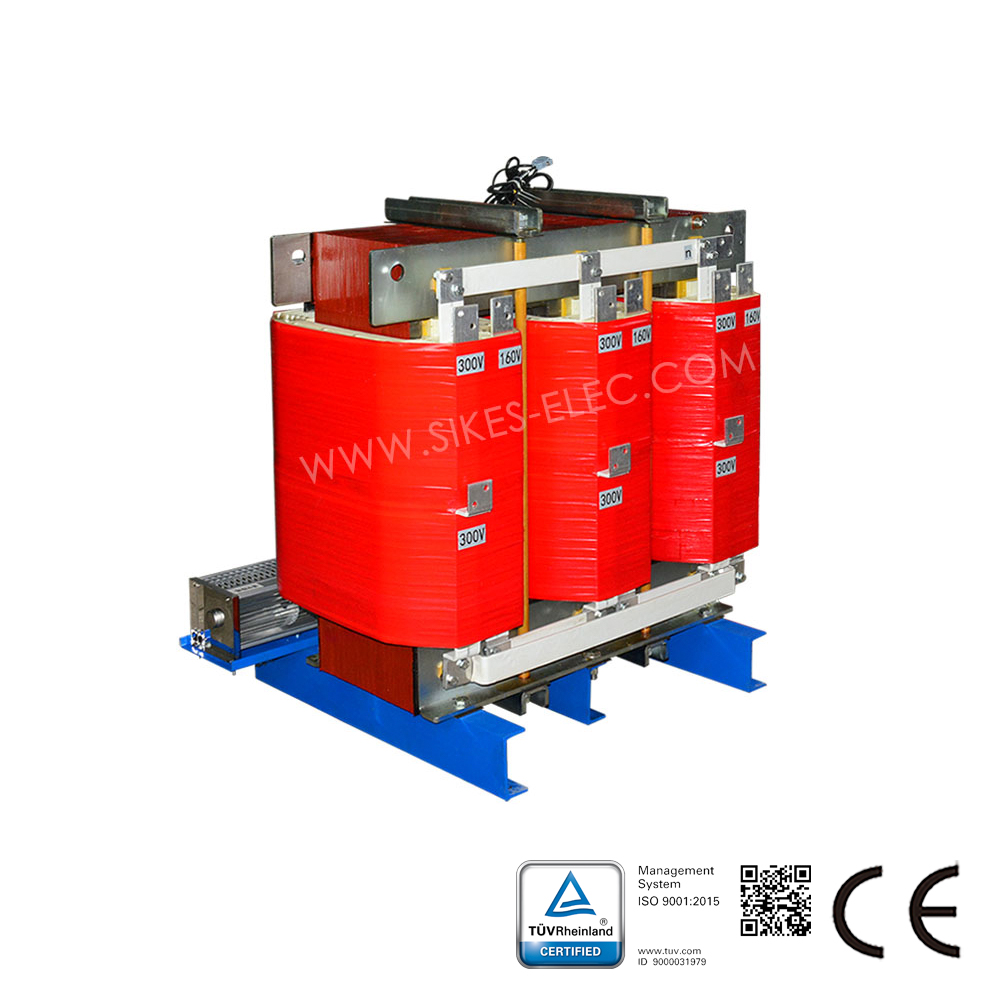

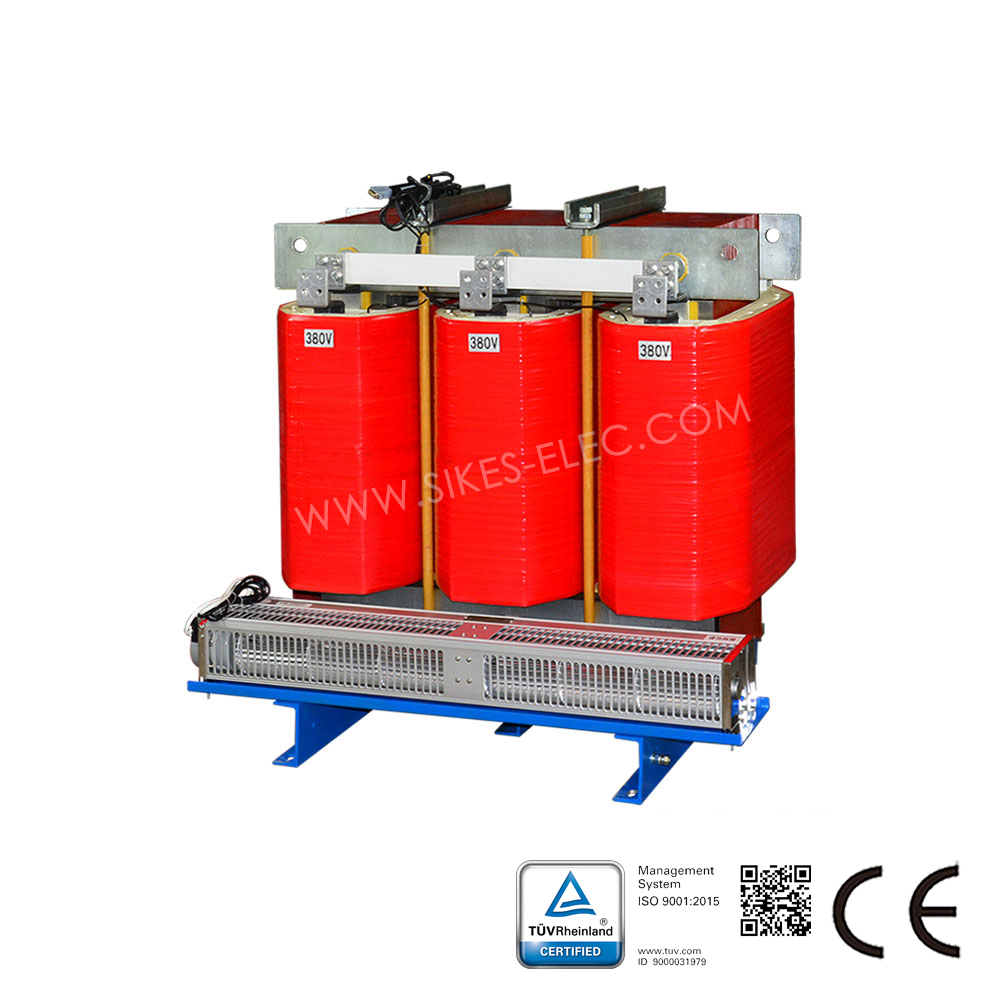

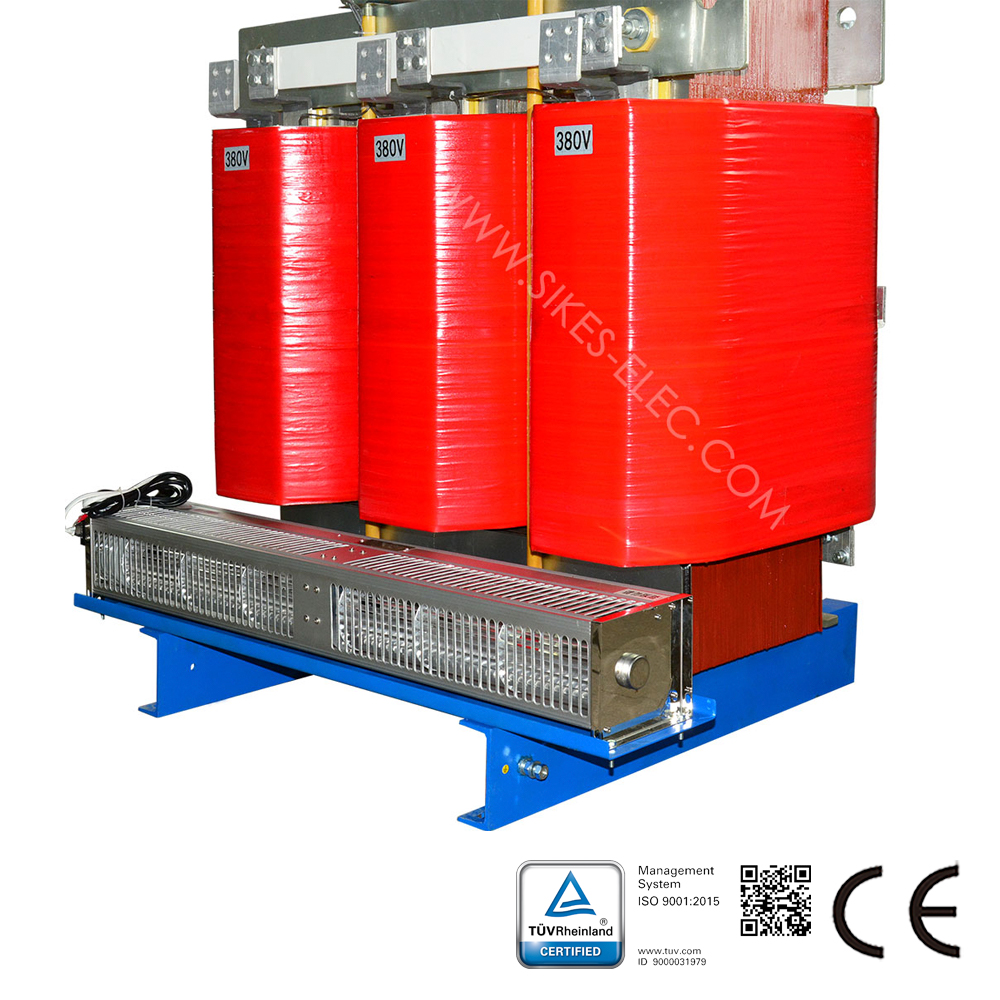

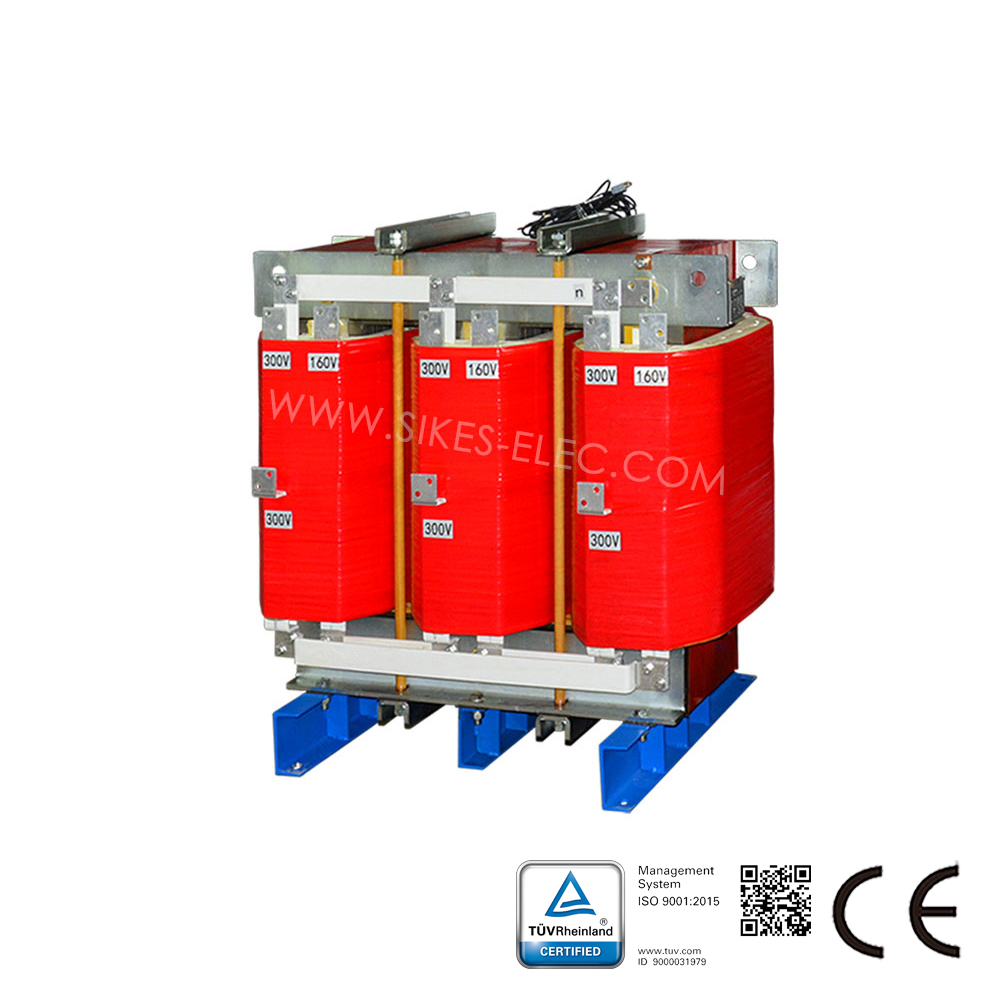

Descrizione tecnica del trasformatore raddrizzatore trifase a 12 impulsi:
Scopo:

Il trasformatore raddrizzatore a 12 impulsi fornisce alimentazione in corrente continua per il collaudo di batterie, stazioni di ricarica, motori per veicoli elettrici, sistemi di trasmissione e gruppi propulsori. Funge da trasformatore principale della rete raddrizzatrice.

Norme di prova:

1. Tensione nominale di esercizio: 400 V CA
2. Rigidità dielettrica: nucleo – avvolgimento 3000 V CA / 50 Hz / 5 mA, nessun danno per 10 s
3. Resistenza di isolamento: nucleo – avvolgimento 1000 V CC, resistenza di isolamento ≥ 100 MΩ
4. Rumore: <75 dB (a un metro di distanza)
5. Prodotto conforme rigorosamente alle norme IEC e GB

Caratteristiche Costruttive
Il trasformatore utilizza lamierino magnetico al silicio di alta qualità, a grano orientato e laminato a freddo. Il nucleo e i gioghi presentano una sezione trasversale rettangolare a gradini multipli a forma di coppa. Viene aggiunta una staffatura a scatola come morsetto ai lati dei gioghi superiore e inferiore, fissata mediante vite.
Il materiale degli avvolgimenti è costituito da bobine in alluminio o rame. A seconda della potenza, tensione e corrente differenti, l’avvolgimento primario può essere di tipo cilindrico o a disco, mentre l’avvolgimento secondario può essere di tipo a torta o continuo. Le teste di uscita dei conduttori degli avvolgimenti primario e secondario sono collegate a una piastra fissa o a una barra di rame.
Classe di isolamento: B/F/H.
Disponibile sia in versione a telaio aperto che in involucro.

Condizioni di Esercizio
1. Altitudine <4000 m. Temperatura ambiente: -30°C ~ +40°C. Qualora le condizioni superino i suddetti valori, verranno apportate regolazioni secondo la norma GB6450-86.
2. Umidità relativa ≤85% (a temperatura: 20°C ±5°C).
3. Assenza di gas tossici, di materiali infiammabili o esplosivi, e di polveri o vapori conduttivi.
4. Vibrazioni intense non consentite e pendenza verticale ≤5 gradi.
