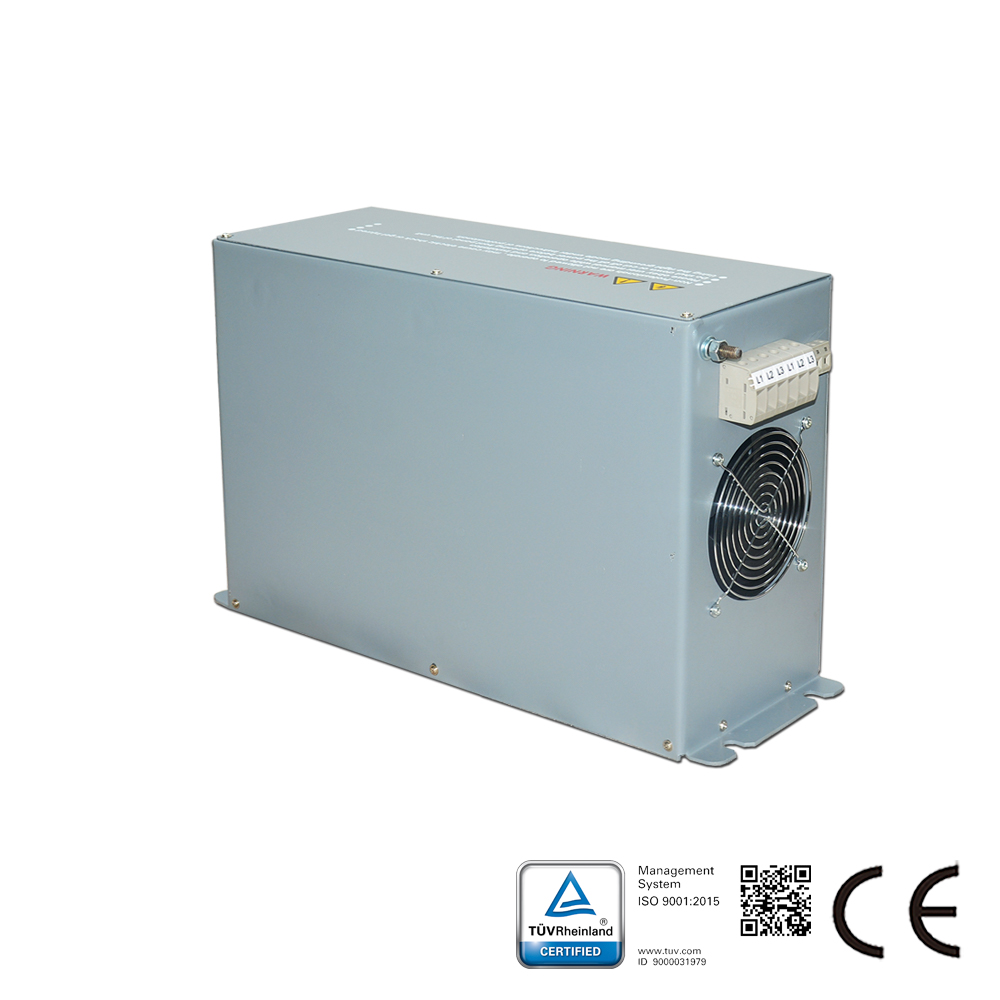

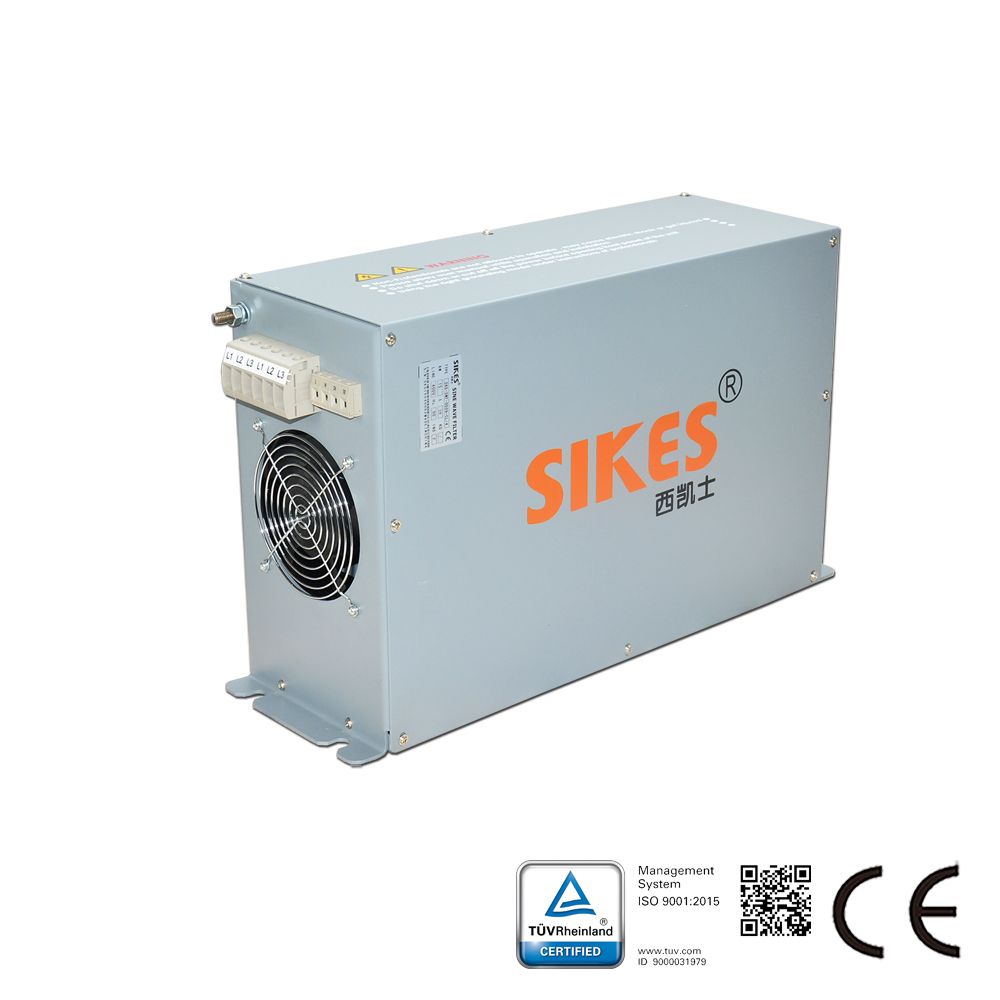

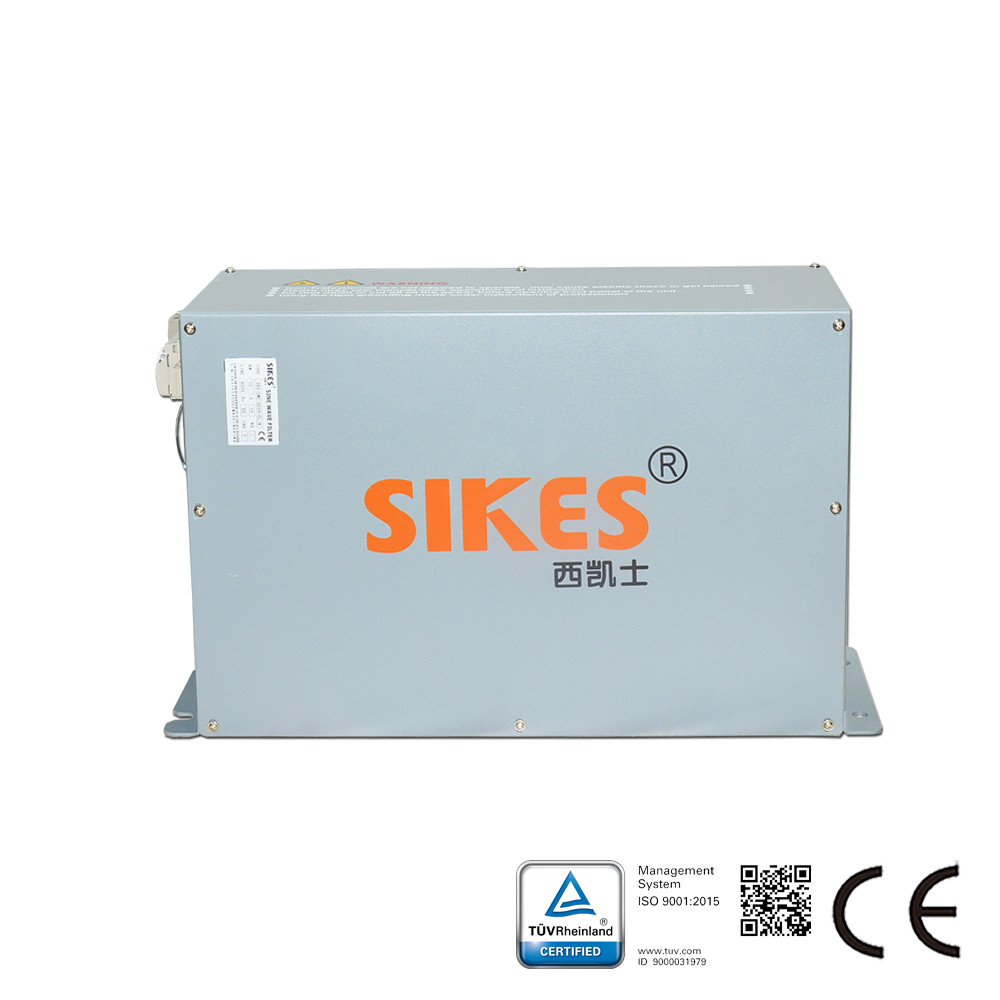

Descrizione del Filtro a Onda Sinusoidale:

La Serie SWF di Filtri a Onda Sinusoidale converte il segnale PWM in uscita dagli azionamenti per motori in un’onda sinusoidale pura con basso residuo;
Riduce il fenomeno di risonanza causato dalla capacità e induttanza distribuita del cavo lungo (oltre 50 metri);
Elimina l’eccessiva tensione del motore causata dall’alto dv/dt;
Riduce il rumore del motore mediante l’applicazione del filtro;
Prolunga la durata di vita del motore;
Protegge l’isolamento del motore;
Aumenta la distanza di trasmissione;
Con l’applicazione di questo filtro, un motore standard può sostituire un motore a frequenza variabile.

Caratteristiche del Filtro Sinusoidale:
I filtri sinusoidali Sikes per vari motori servomotori di sistemi VSD (specialmente per inverter o alimentatori a commutazione), sono progettati per modificare la tensione di uscita PWM dell’inverter e generare una tensione quasi sinusoidale. La serie passiva è destinata all’uso in reti 380 V – 480 V.
Sikes offre un’ulteriore scelta economica oltre ai filtri Schaffner e MTE.

Dati Tecnici del Filtro Sinusoidale:
Intervallo di tensione nominale: 3*380-500VCA ±10%
Frequenza motore: 0-120 Hz;
Frequenza di commutazione: 2,0 kHz -16 kHz;
Ripple residuo di tensione: THDv <5%
Caduta di tensione a corrente nominale: ≤10% (50 Hz);
Lunghezza cavo motore: Fino a 2000 m;
Modalità di funzionamento: Continuo per installazione interna
Potenza nominale di ingresso azionamento motore: 3,7 kW – 630 kW;
Rendimento: 98% – 99% a tensione e potenza nominali di linea
Capacità di sovraccarico: 150% per 60 s, 120% per 60 min
Tensione di prova: 2240 VCC, 2 s (linea/linea); 2720 VCC, 2 s (linee/massa)
Rigidità dielettrica: 4000 VCA / 5 mA / 60 s
Resistenza di isolamento: nucleo-avvolgimento, ≥100 MΩ (1000 VCC);
Categoria climatica (IEC60068-1): 25/100/21
Protezione: IP30 (IP40/IP54 su richiesta), interno: IP20
Raffreddamento: Aria forzata interna
Tipo di carico: carico motore tipico; trasformatore elevatore standard; altro carico lineare;

Normative Tecniche del Filtro Sinusoidale:
Condensatori: CEI EN 60831-1/2, IEC 831-1/2
Apparecchiatura: CEI EN 60439-1, IEC 439-1, IEC 60939

Applicazioni del filtro sinusoidale:
Ventilatori, trasportatori, pompe
Impianti HVAC, compressori
Ascensori, gru, energia eolica, UPS, EPS
Azionamenti di motori con cavi lunghi
Azionamenti di motori con più motori in parallelo
Applicazioni a media tensione (installato davanti al trasformatore elevatore)
