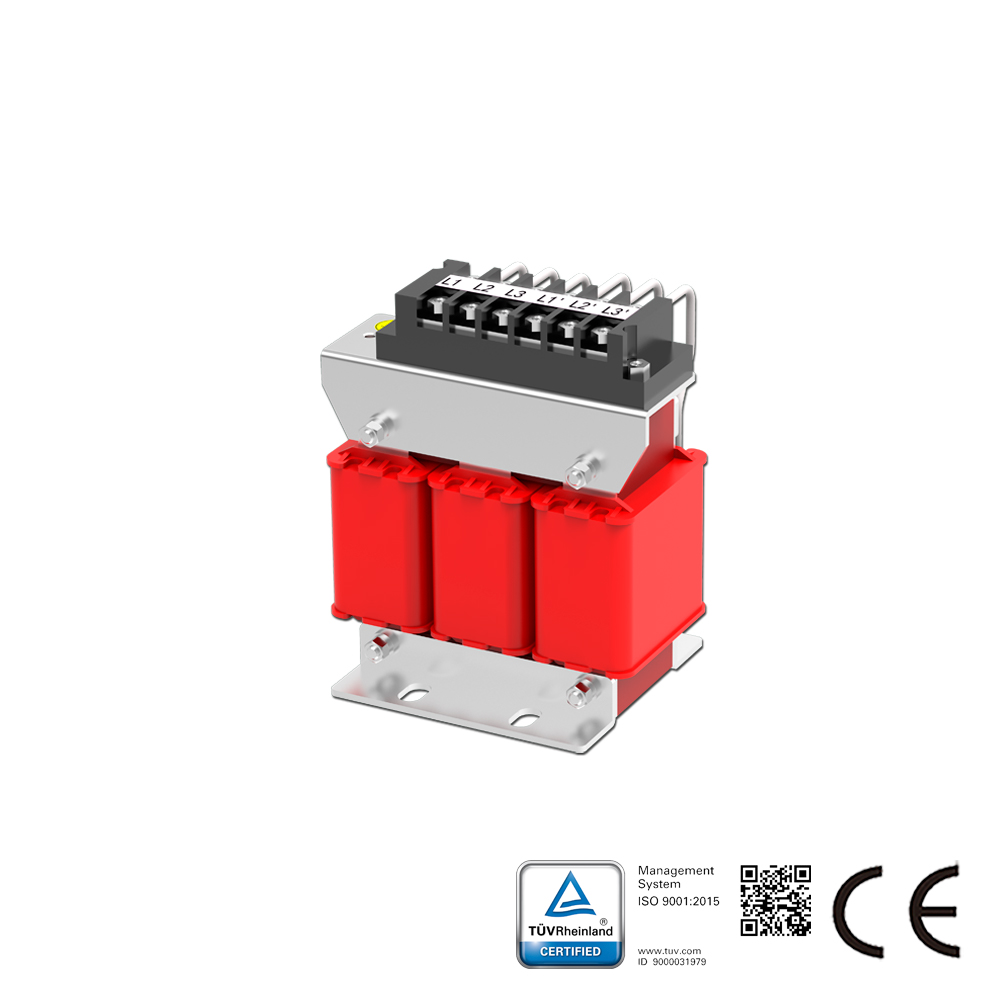

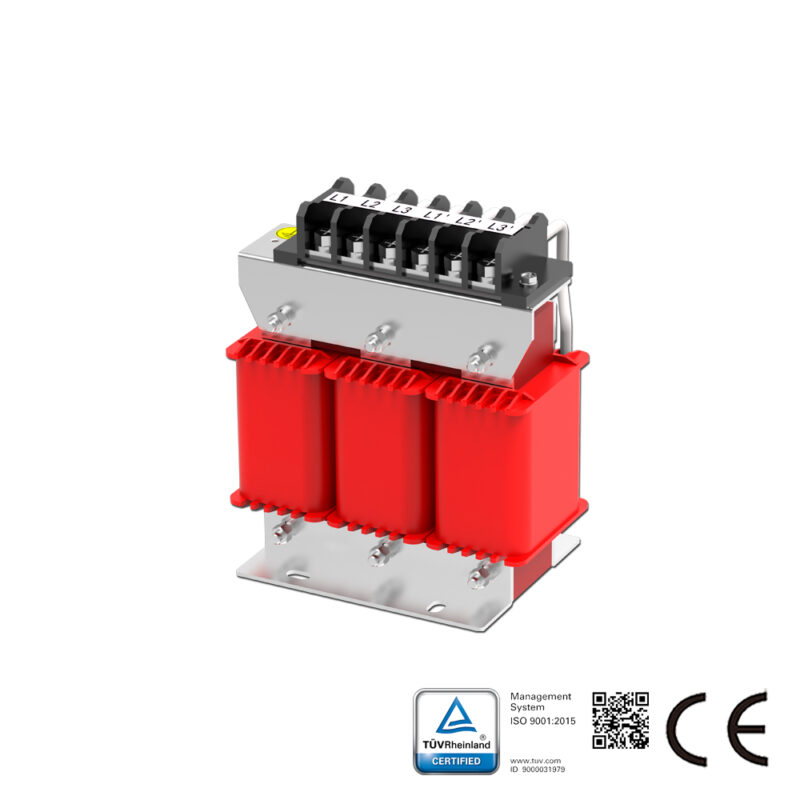

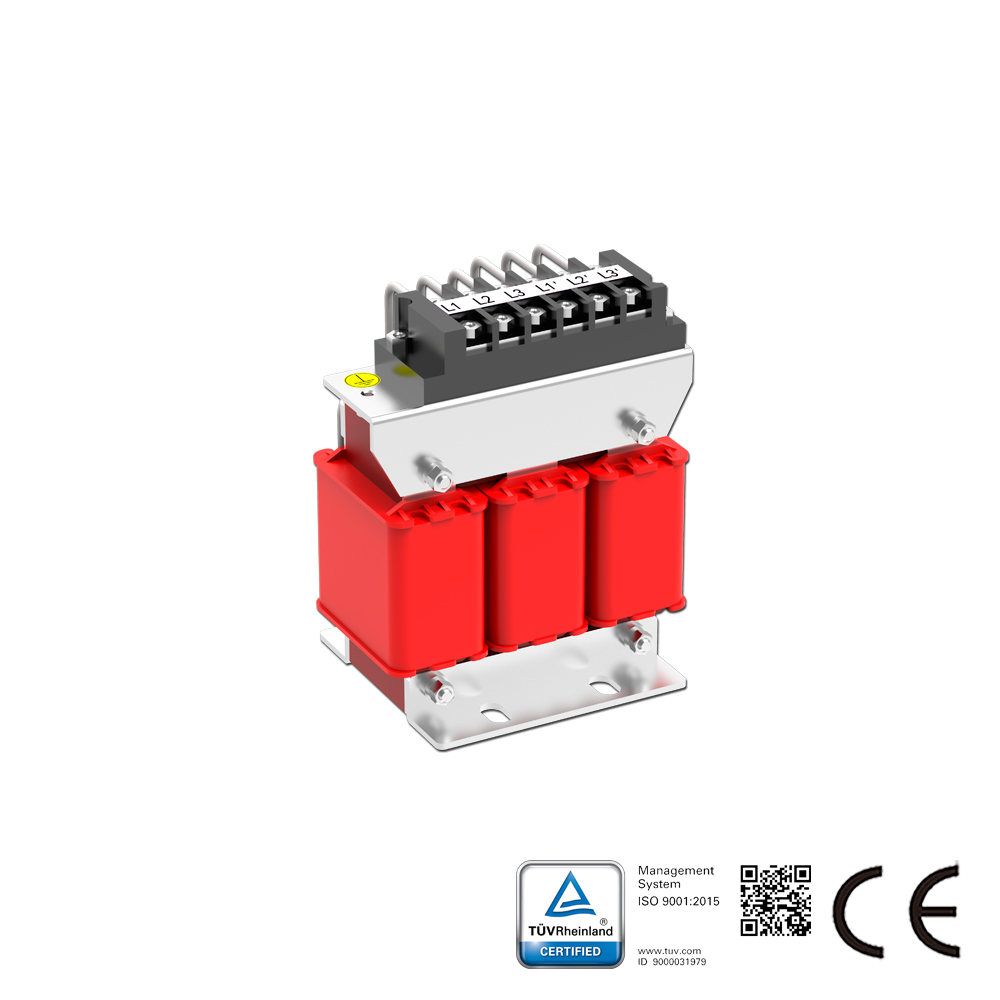

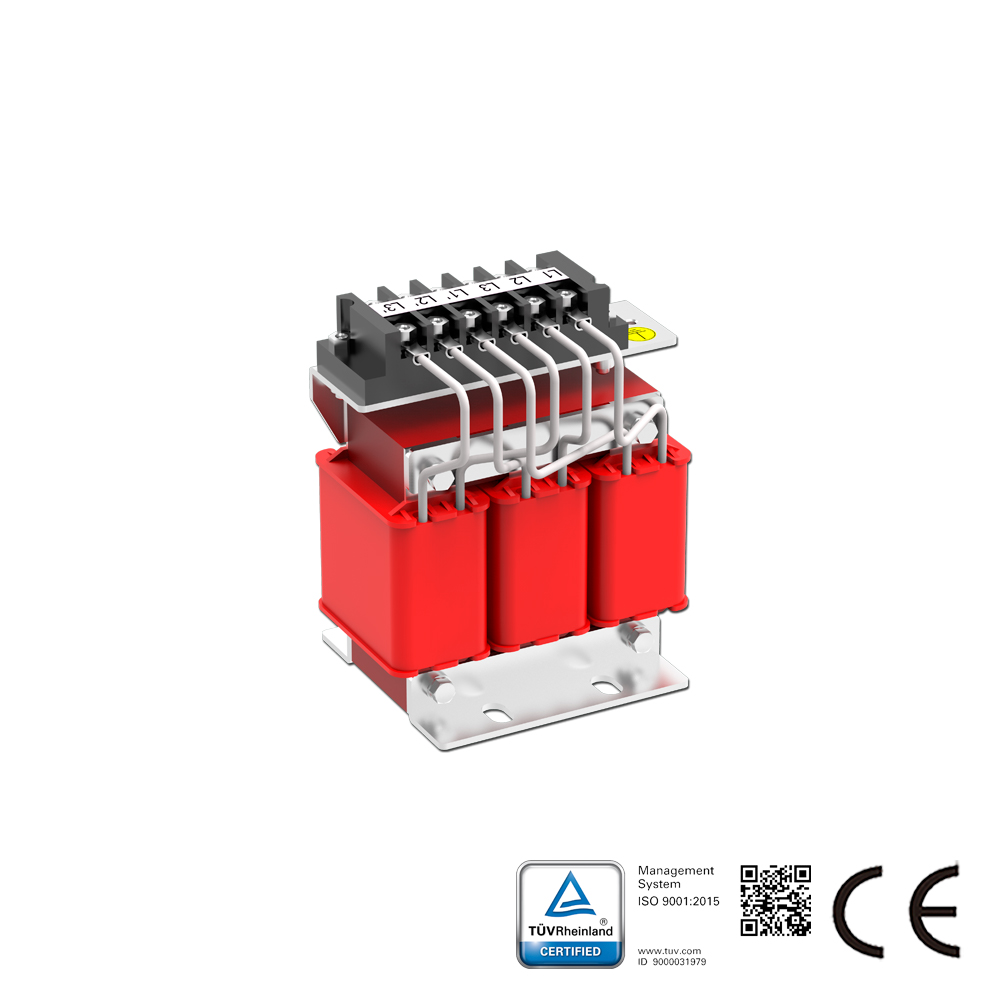

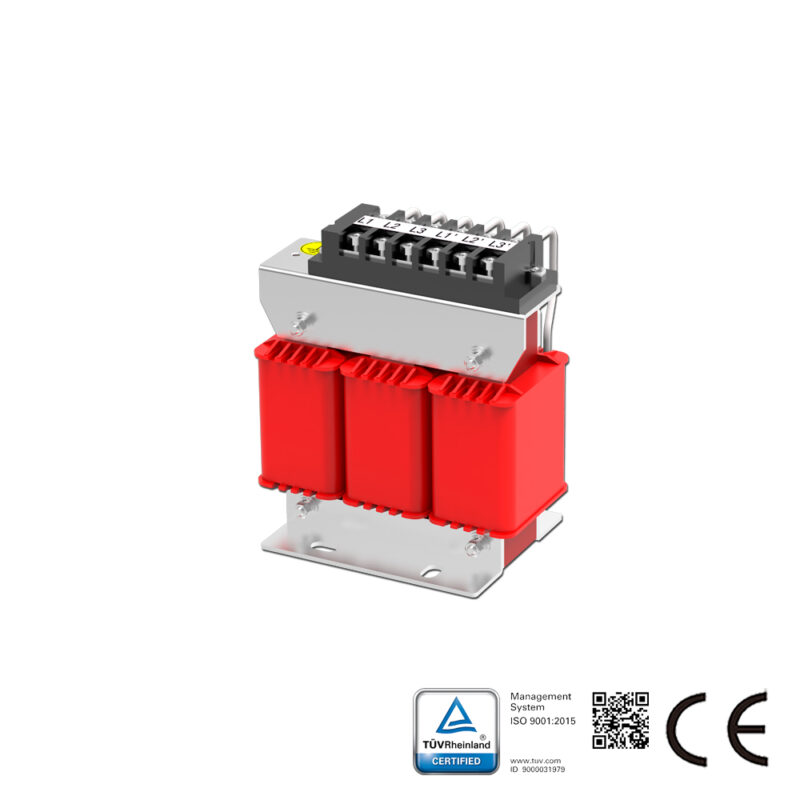

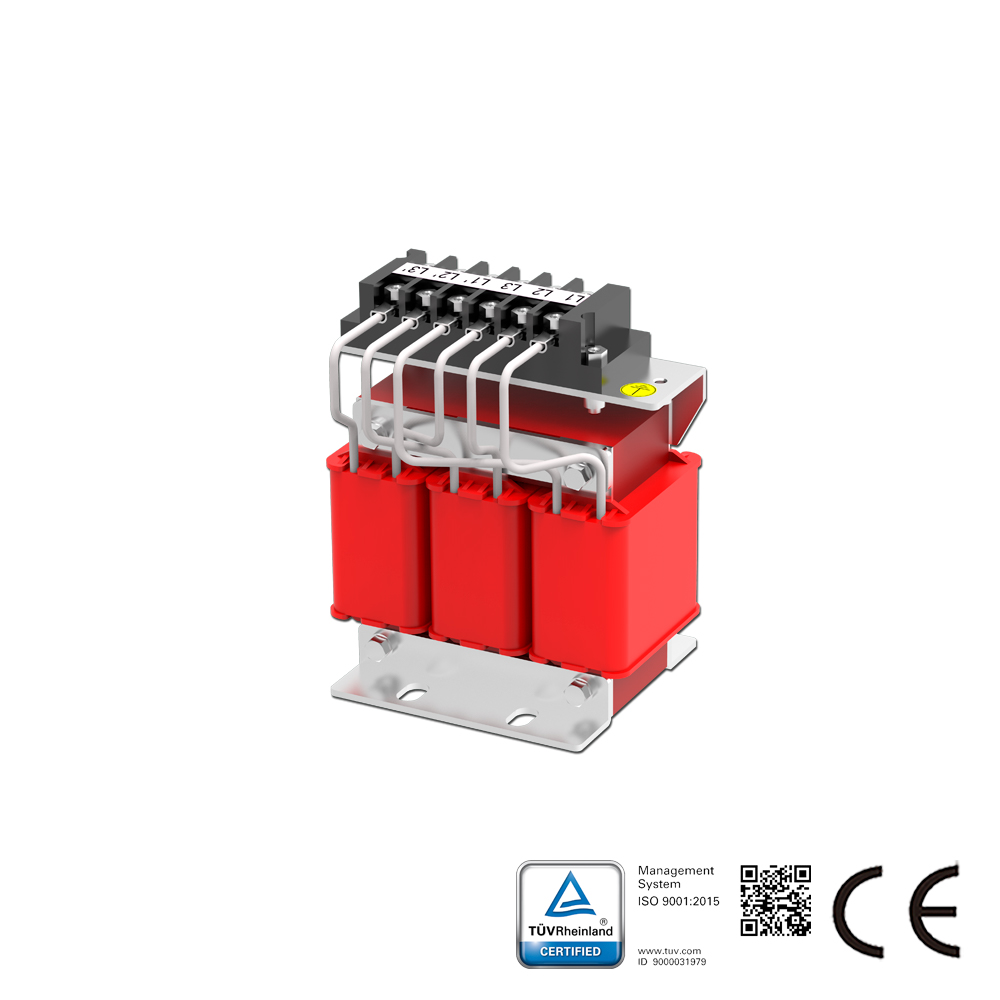

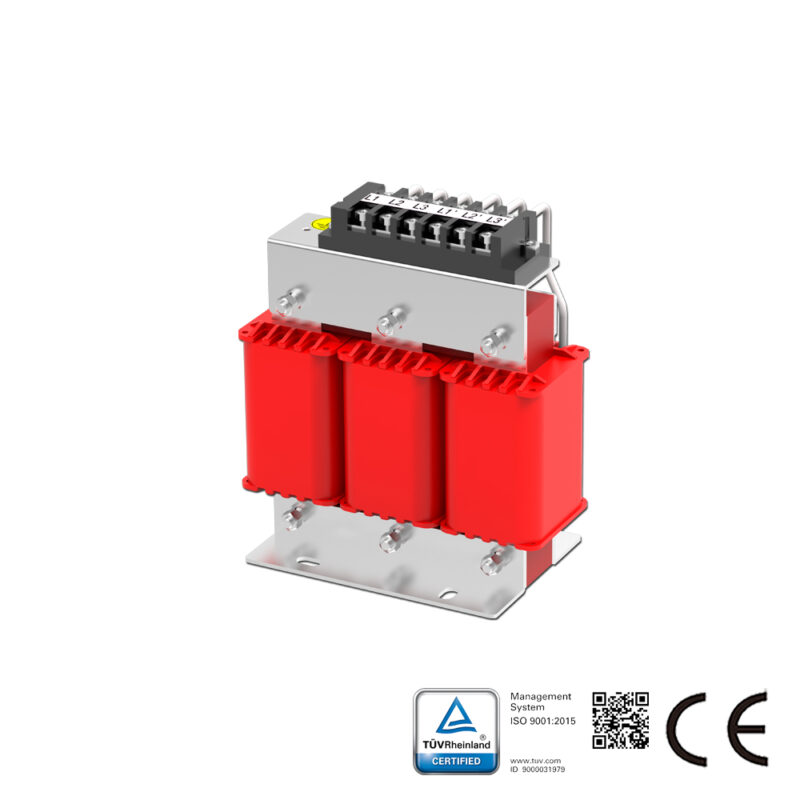

Descrizione del Reattore di Linea:

I reattori di linea della serie SKS-ACL di Guangdong Sikes Electric Co., vengono inseriti in serie con le apparecchiature elettriche per introdurre un’impedenza controllata specifica nel circuito CA. Questa serie viene applicata sul lato ingresso degli azionamenti CA per sopprimere le sovratensioni di spunto, ridurre le correnti di spunto e di picco, migliorare il fattore di potenza reale, limitare le armoniche di rete e migliorare la forma d’onda della corrente in uscita. Il reattore di linea CA è noto anche come reattore di ingresso o induttore CA.

Caratteristiche dei Materiali del Reattore di Linea:
Scelta Flessibile del Materiale: Selezione di acciaio al silicio, materiale magnetico in ferrite o nucleo amorfo in base alla frequenza di applicazione;
Eccellenti Proprietà: Grazie alla struttura avvolta a bobina, bassa resistenza in CC, elevata resistenza alle forze elettromagnetiche, buona capacità di sovraccarico a breve termine;
Prestazioni Affidabili: Utilizzo di materiali isolanti di classe F, che garantiscono prestazioni affidabili del prodotto in condizioni operative severe;
Basso Rumore: Progettato con bassa densità di flusso magnetico, i reattori presentano alta linearità. Con potenti lamiere di sovraccarico, il rumore del reattore è ridotto.

Caratteristiche di questa serie:
Potenza operativa nominale: 380V/690V/1140V
Frequenza operativa: 50/60Hz
Intervallo di corrente: 5-1600A
Temperatura ambiente operativa: -25℃-50℃
Resistenza dielettrica: Nucleo-avvolgimento, CA 3000V/50Hz/5mA, nessun danno in 60s (test in fabbrica)
Resistenza di isolamento: Nucleo-avvolgimento, CC 1000V, Resistenza >100M ohm
Rumore: Inferiore a 65dB (misurato a 10 metri di distanza orizzontale dal reattore)
Classe di protezione: IP00
Classe di isolamento: F/H
Standard: GB 19212.1-2008, GB/T 1094.6-2011

Applicazione del Reattore di Linea:
Per inverter e motore
