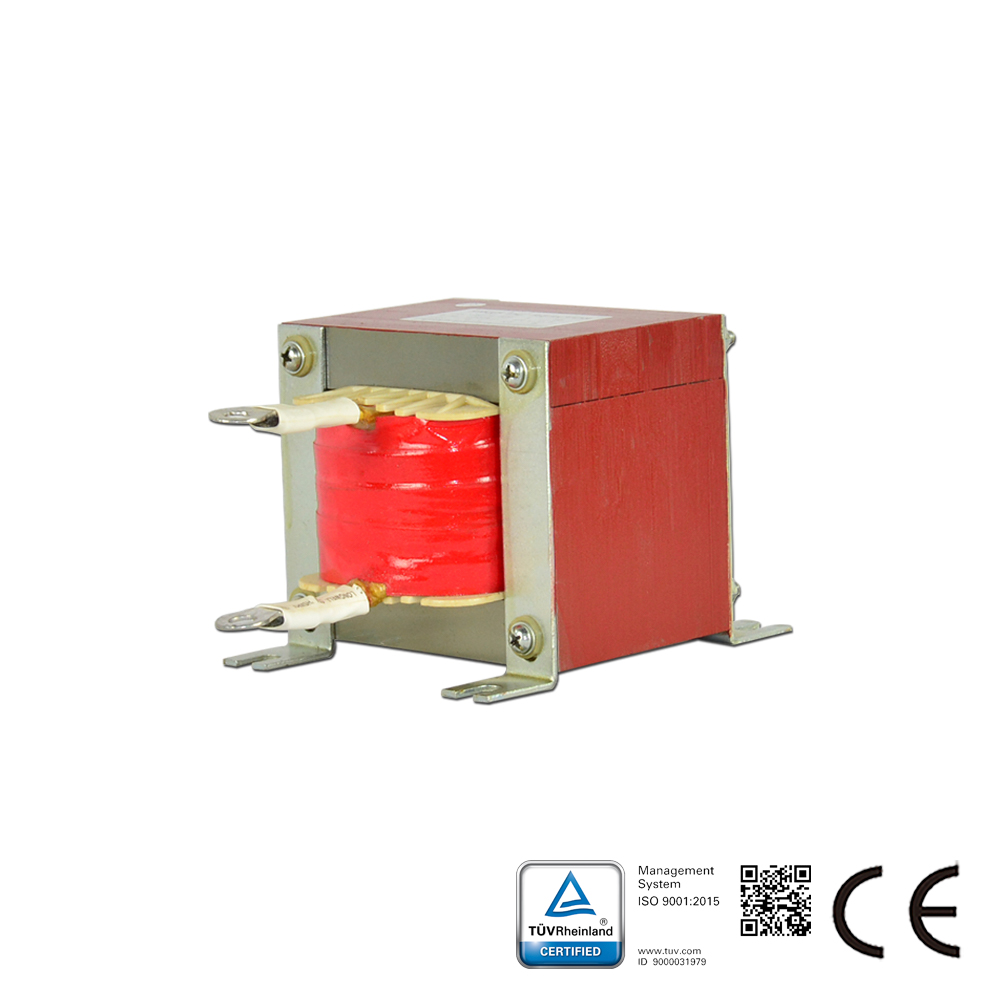

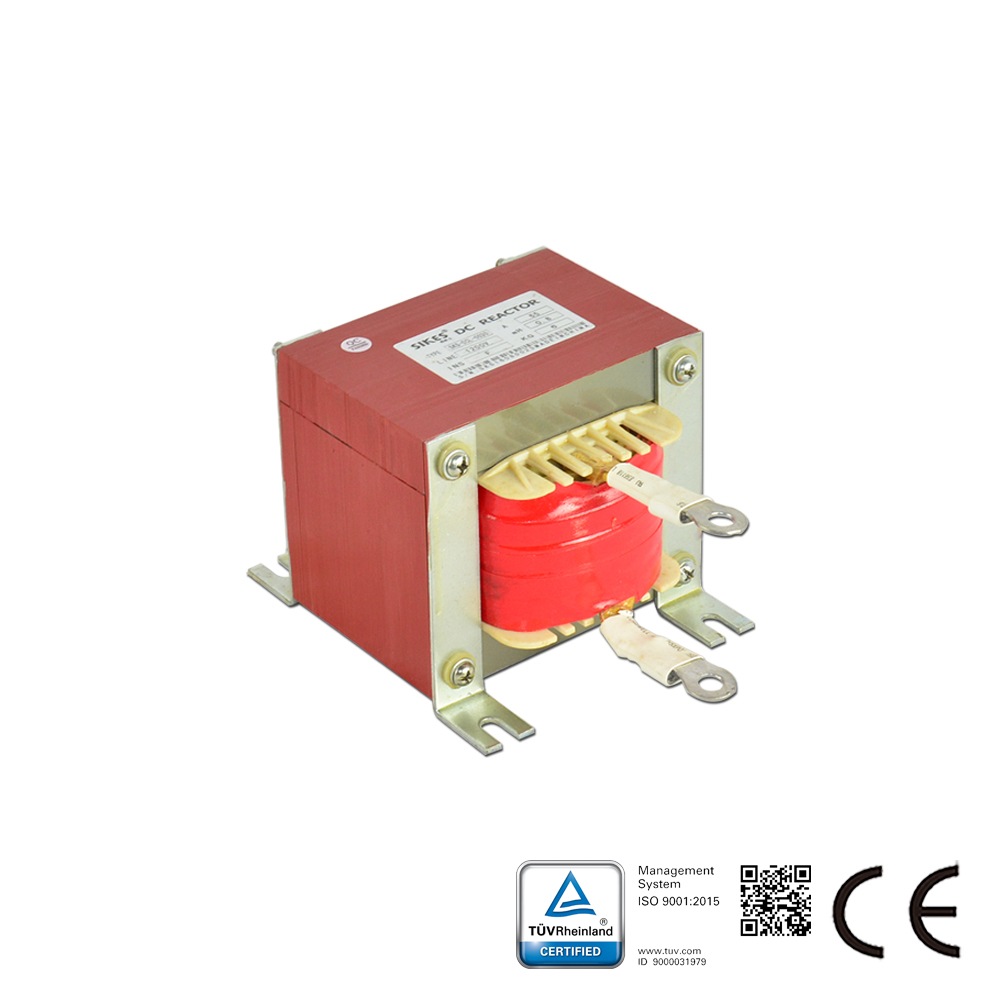

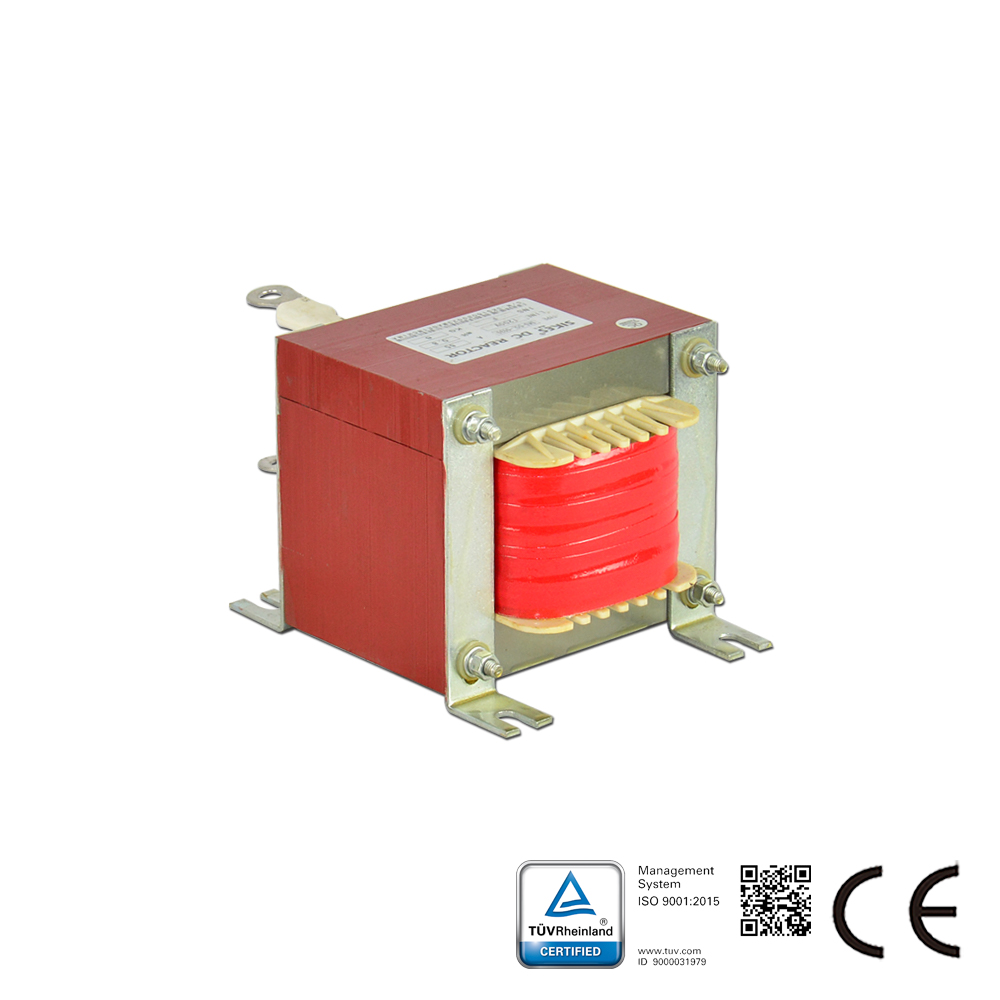

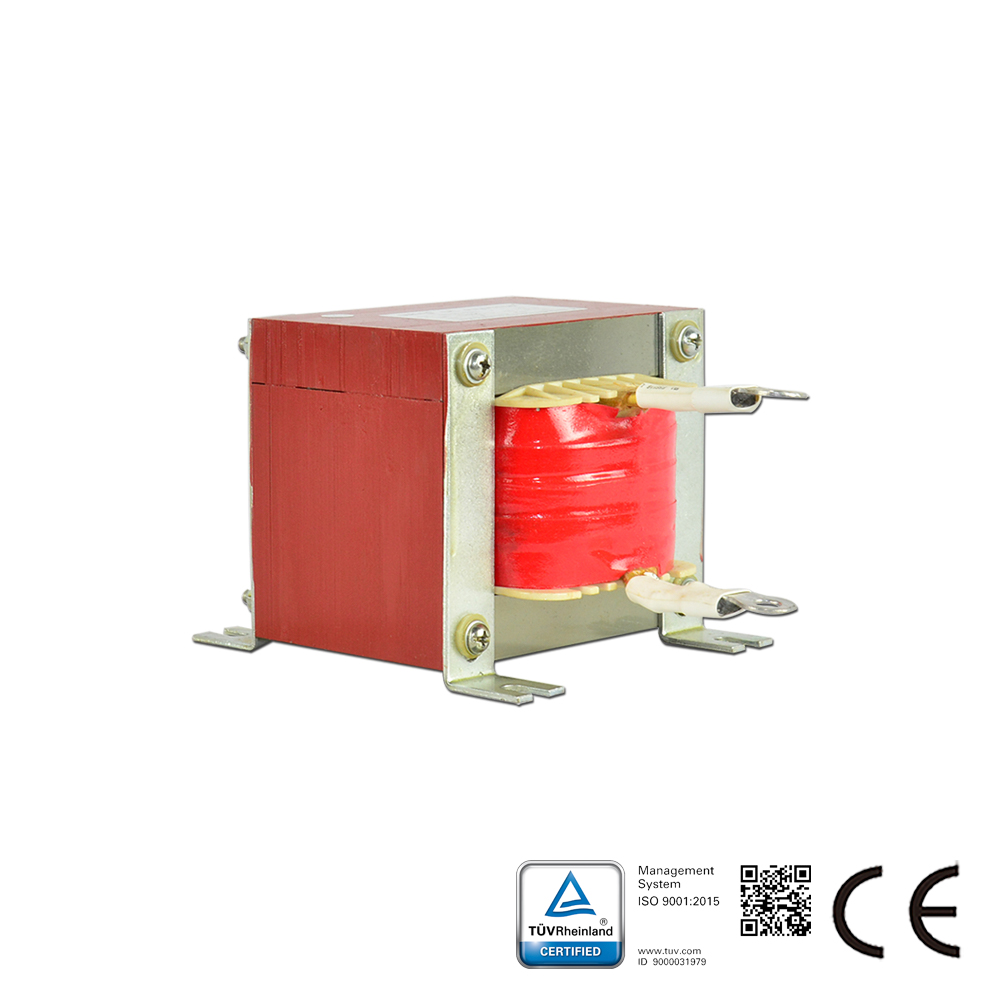

Descrizione del reattore DC:

I reattori di rete magnetici realizzano anche il duplice vantaggio dei reattori di linea. La distorsione della tensione di linea e le tacche causate dall’azionamento vengono filtrate dall’alimentazione CA in ingresso e, al contrario, le interferenze imposte sulla linea da altri dispositivi vengono filtrate dall’azionamento. La corrente di cortocircuito disponibile dalla linea è limitata. Il reattore DC è anche noto come reattore di corrente continua.

Caratteristiche materiali del reattore DC:
1. Resistenza alle alte temperature: Il materiale isolante interno è combinato con un processo senza telaio, la resistenza al calore dell’induttanza è elevata, con classe F o H opzionale.
2. Riduzione del rumore: Il traferro dell’induttanza utilizza un processo di saldatura ad arco di argon, che garantisce basso rumore, bassa dispersione del flusso magnetico e induttanza stabile.
3. Resistenza elettromagnetica: Avvolto con processo di avvolgimento a lamina, l’induttanza ha un’elevata resistenza alla forza elettromagnetica e una buona qualità di presentazione.
4. Volume ridotto: Nucleo con lamiere di acciaio al silicio a grani orientati laminati a freddo, che conferiscono all’induttanza elevata affidabilità, dimensioni ridotte, peso leggero e basso costo.

Caratteristiche di questa serie:
1. Tensione dell’inverter (sistema): 0,4 kV
2. Intervallo di tensione: DC 600 V – 1200 V
3. Rigidità dielettrica: Nucleo-avvolgimento, AC 3000 V/50 Hz/5 mA, senza danni in 60 s (test in fabbrica)
4. Resistenza di isolamento: Nucleo-avvolgimento, DC 1000 V, resistenza > 100 MΩ
5. Rumore: Meno di 65 dB (misurato a 10 metri di distanza dal reattore orizzontalmente)
6. Standard: GB 19212.1-2008, GB/T1094.6-2011

Applicazione del reattore DC:
1. Riduzione della corrente nel circuito CC. Garantire una corrente continua quando il valore di induttanza raggiunge un certo grado.
2. Ridurre e prevenire il danneggiamento del ponte raddrizzatore e il surriscaldamento della capacità causati dalla corrente impulsiva.
3. Miglioramento del fattore di potenza, riduzione dell’impulso CA sulla barra CC, limitazione del transitorio di tensione di rete.
