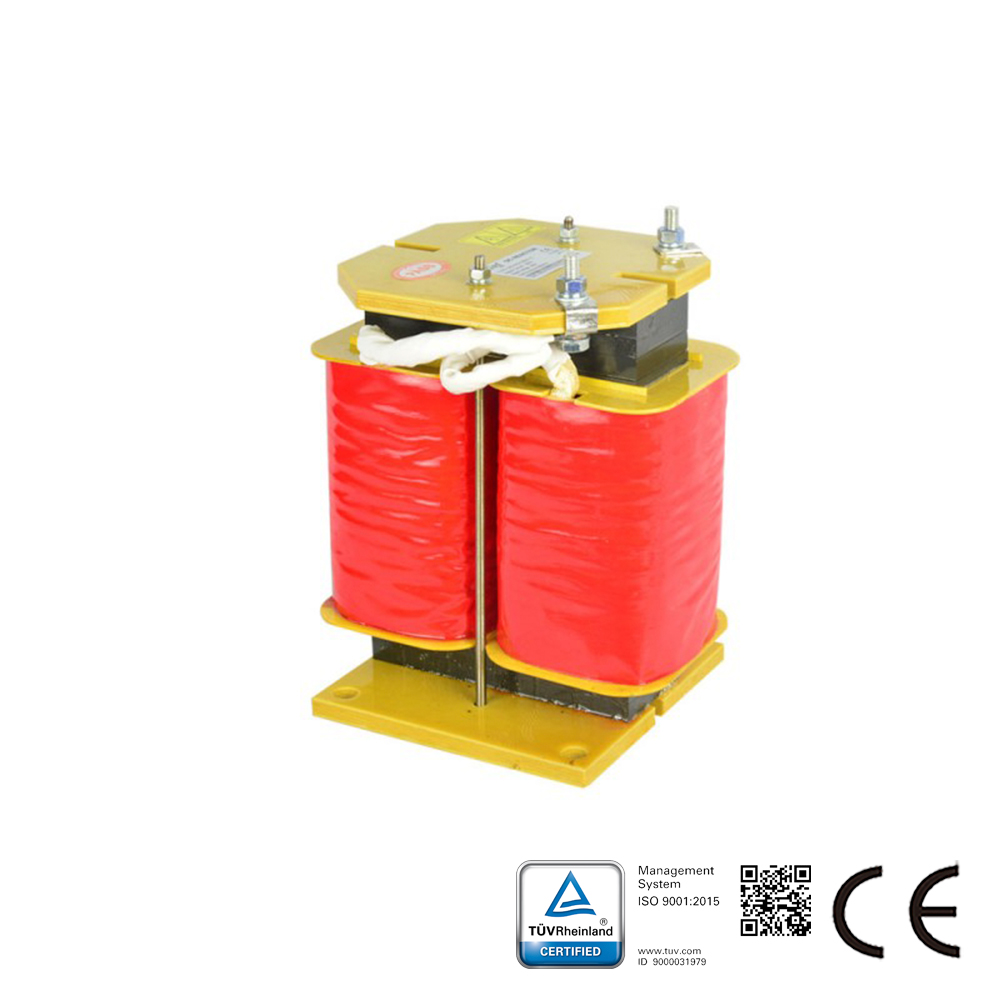

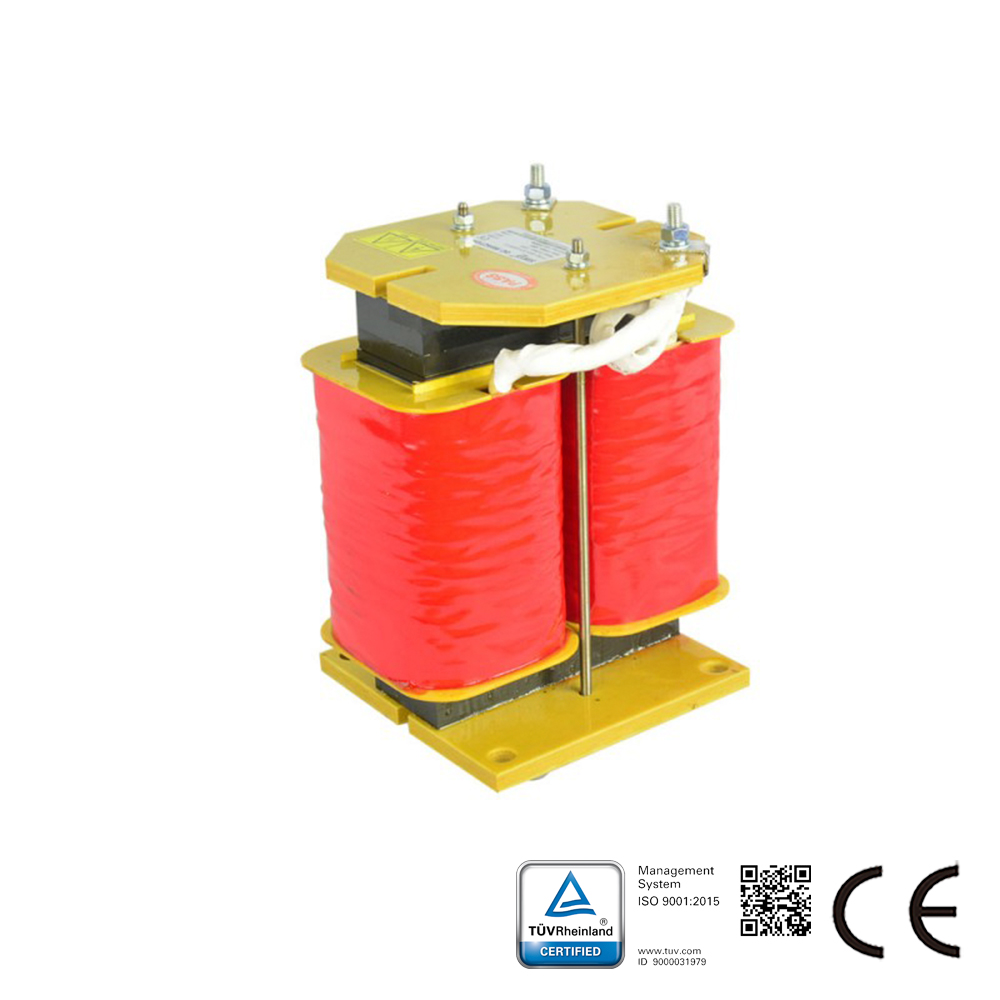

Descrizione del DC Choke:

Il reattore DC in ferro-silicio è realizzato con nucleo magnetico in polvere di Si-Fe.

Informazioni sul nucleo magnetico in polvere di Si-Fe:

Il nucleo magnetico in polvere di Si-Fe è composto da 94% Fe e 6% Si. È denominato XFlux da Magnetics e MegaFlux da CSC. Ha una densità di flusso di saturazione di 16000 Gs e eccellenti caratteristiche di polarizzazione DC. Le perdite del nucleo sono inferiori rispetto ai nuclei in polvere di ferro e non presentano problemi di invecchiamento termico. È particolarmente adatto per applicazioni in induttori di potenza ad alta corrente, induttori di potenza per accumulo di energia, induttori PFC e così via. È anche ampiamente utilizzato in energia solare, eolica e veicoli ibridi.

Reattore CC in ferro-silicio:
Corrente nominale: 100-1000 A;
Frequenza di commutazione: 10 kHz – 1000 kHz.

Caratteristiche dell’induttanza CC:
1) Eccellente stabilità termica
2) Perdite magnetiche inferiori rispetto ai prodotti in polvere di ferro
3) Elevato Bmax di 16000 Gauss
4) Buona prestazione di polarizzazione CC
5) Bassa magnetostrizione
6) 100% senza piombo (Pb) e conforme alla normativa RoHS

Standard dell’induttanza CC:
GB 1094.6-2011, JB/T 9644-1999, JB 5346-1998, JB 9644-1999

Applicazione del reattore DC:
1) Filtro antirumore in linea (PFC)
2) Trasformatore flyback a impulsi
3) Correzione del fattore di potenza
4) Induttore di uscita di potenza per alimentatore a commutazione
5) Filtro AC/DC
6) Induttore di potenza per accumulo di energia (energia solare, eolica, ecc.)
7) Induttore di potenza per scopi militari e industriali
