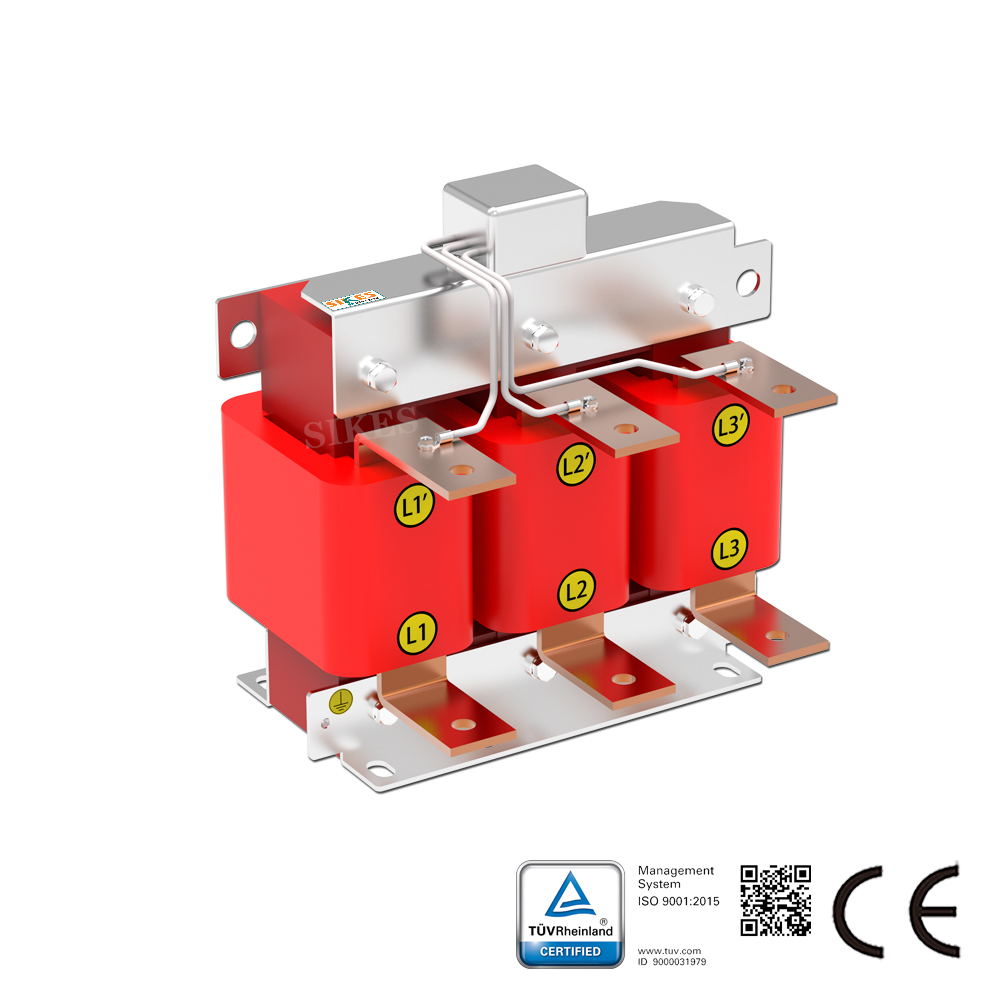

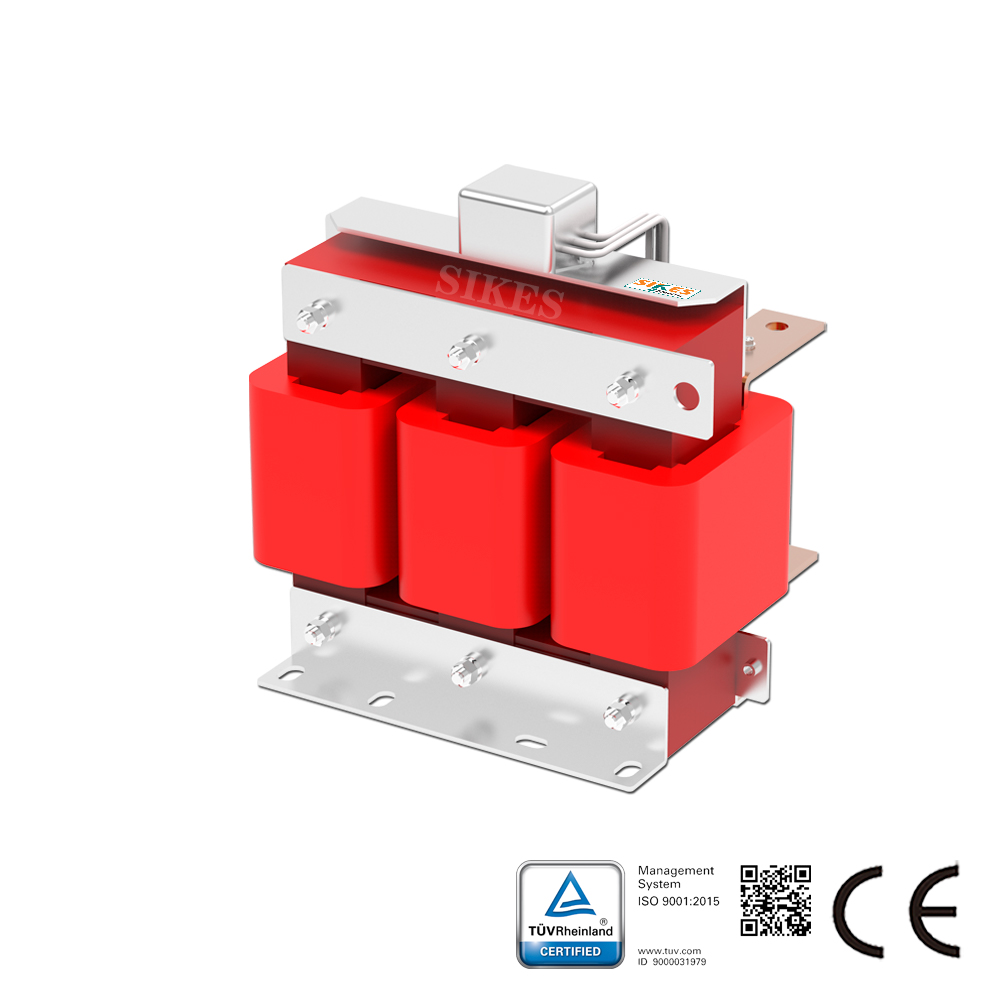

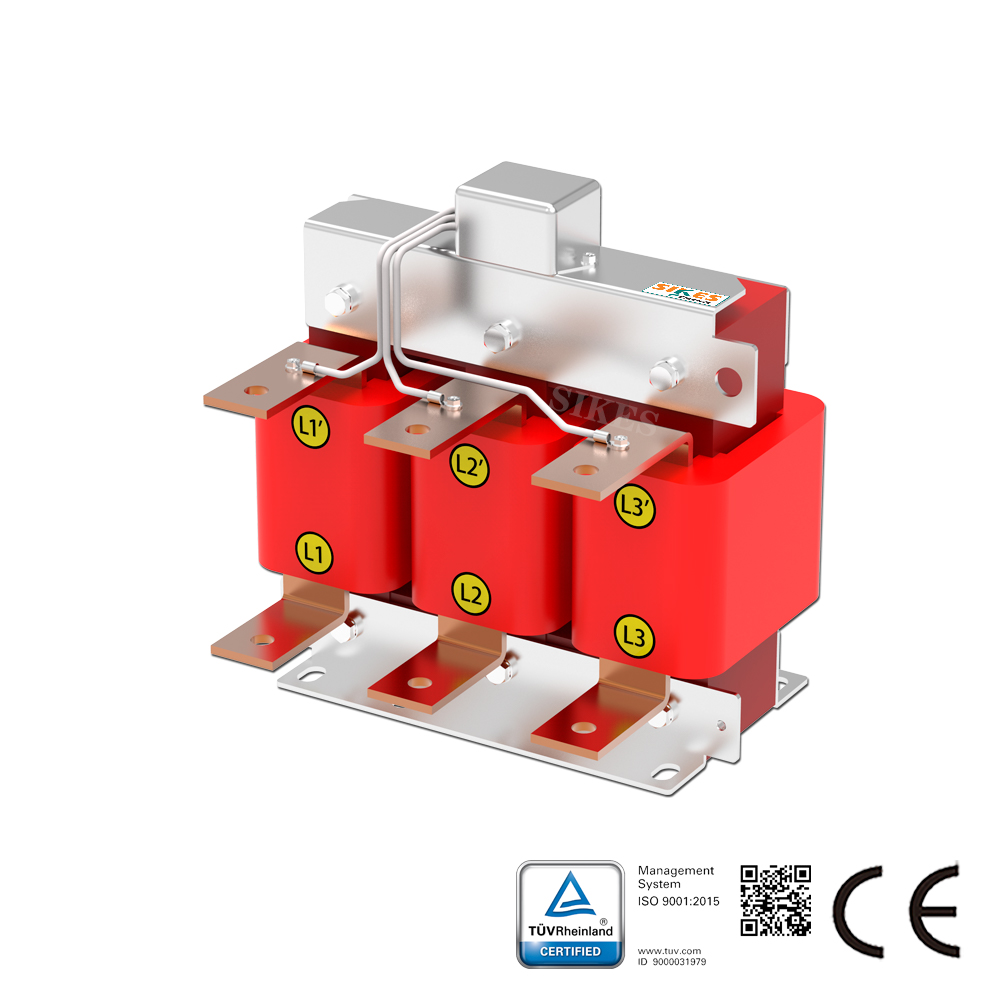

Descrizione dei filtri Dv/dt

I filtri DV/DT SIKES riducono lo stress di isolamento dei motori diminuendo il valore dU/dt della tensione di uscita dell’azionamento a velocità variabile. Possono essere utilizzati con lunghezze di cavo fino a 100-300 m a seconda del modello.
Inoltre, le unità sono progettate per una frequenza di commutazione massima di 200 kHz. I filtri generano meno calore con frequenze di commutazione inferiori. Il motore non è destinato all’utilizzo con un azionamento a velocità variabile in applicazioni di retrofit.
Il filtro Du/Dt è un’alternativa economica al filtro a onda sinusoidale.

I filtri dv/dt possono supportare i nostri clienti:
1. riducendo efficacemente la tensione dt/dv ai capi del servomotore dell’inverter;
2. prevenendo l’invecchiamento precoce e la rottura del cavo di trasmissione e dell’avvolgimento del servomotore;
3. prolungando la durata di vita dei servomotori e il periodo di funzionamento, migliorando l’affidabilità del servo;
4. riducendo le interferenze su apparecchiature e circuiti vicini;
5. riducendo la corrente di dispersione a terra del motore;
6. riducendo le interferenze quando il contattore tra i filtri e i motori viene attivato;
7. riducendo efficacemente la tensione di impulso di picco ai capi del servomotore;
8. soddisfacendo i requisiti di uscita delle norme IEC 60034-17, 60034-25.

Dati tecnici del filtro DV/DT:
Intervallo di tensione nominale: 3*380±10%
DV/DT: ≤1000 V/μS
Protezione: IP00
Capacità di sovraccarico: 150% 60S, 120% 60min
Classe di isolamento: H
Rigidità dielettrica: CA4000V/5mA/60s
Resistenza di isolamento: nucleo-avvolgimento, ≥100MΩ (CC1000V);
Raffreddamento: AN

Applicazioni del filtro sinusoidale:
Ventilatori, trasportatori, pompe
Impianti HVAC, compressori
Ascensori, gru, energia eolica, UPS, EPS
Azionamenti di motori con cavi lunghi
Azionamenti di motori con più motori in parallelo
Applicazioni a media tensione (installato davanti al trasformatore elevatore)
