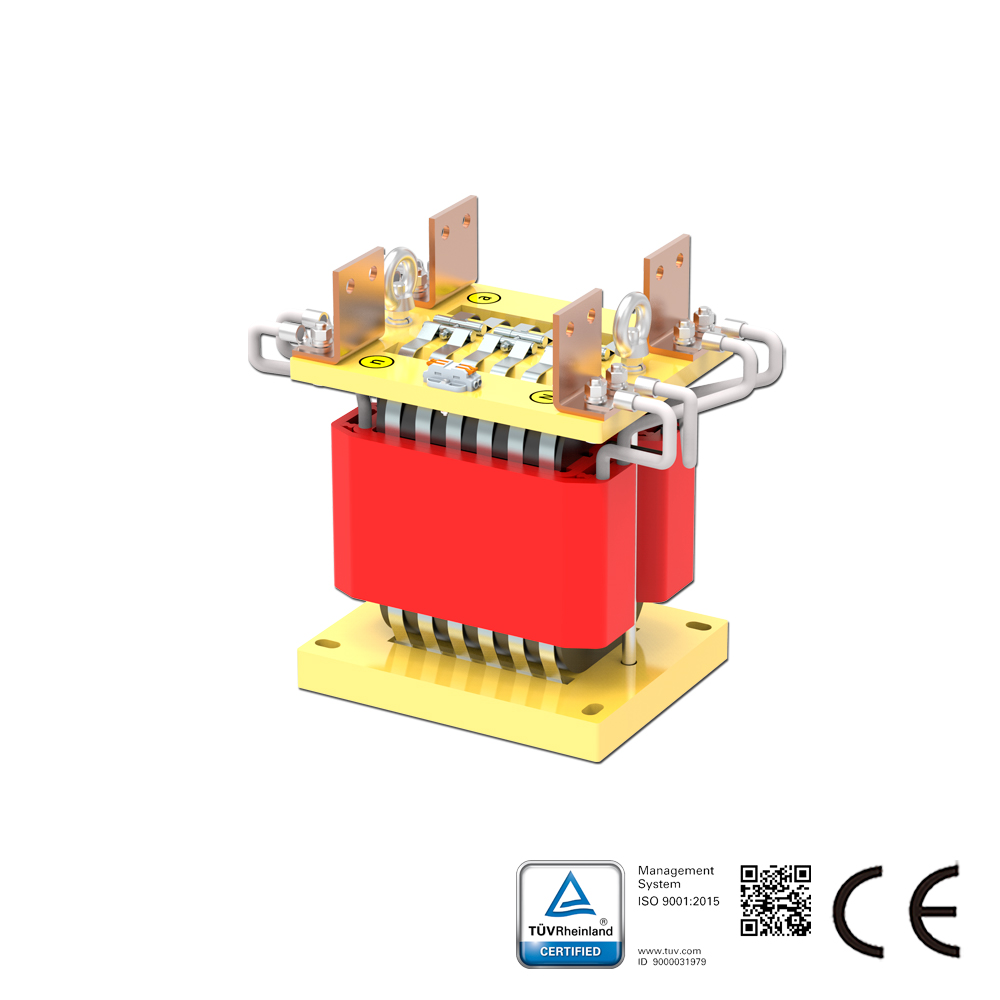

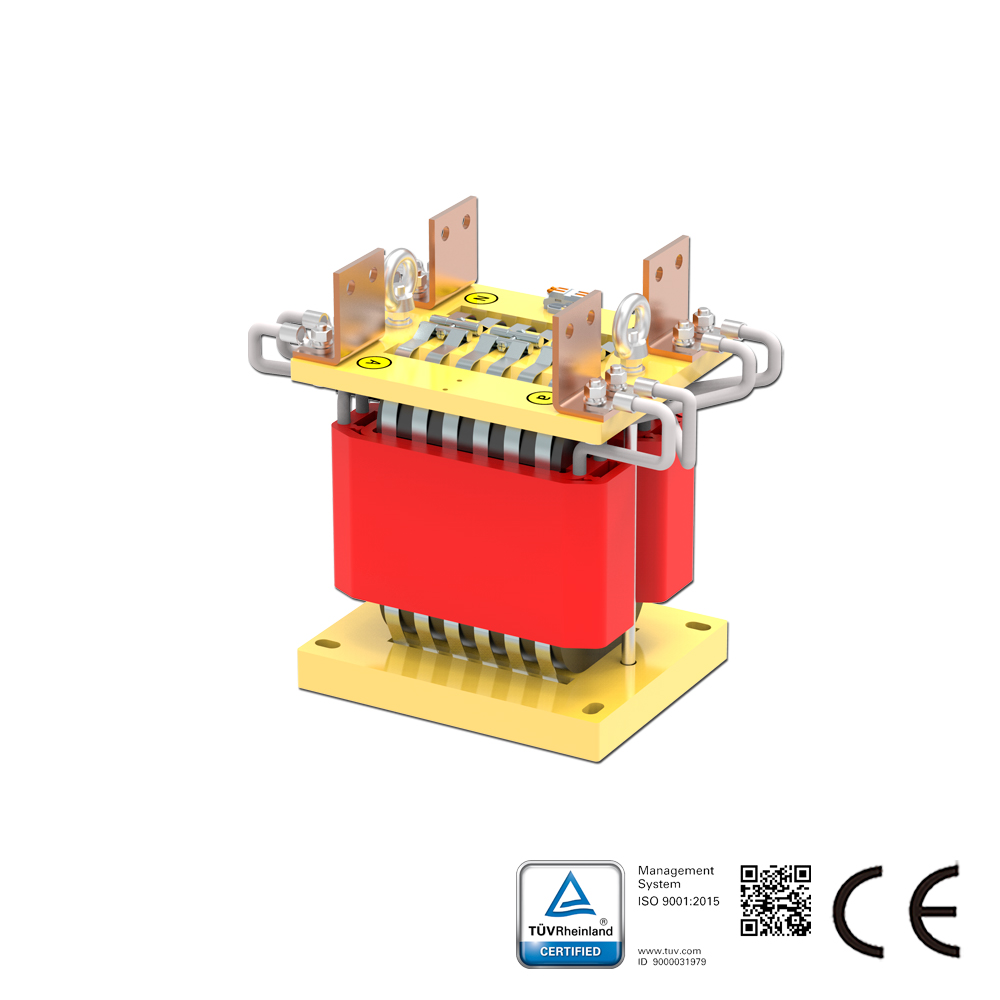

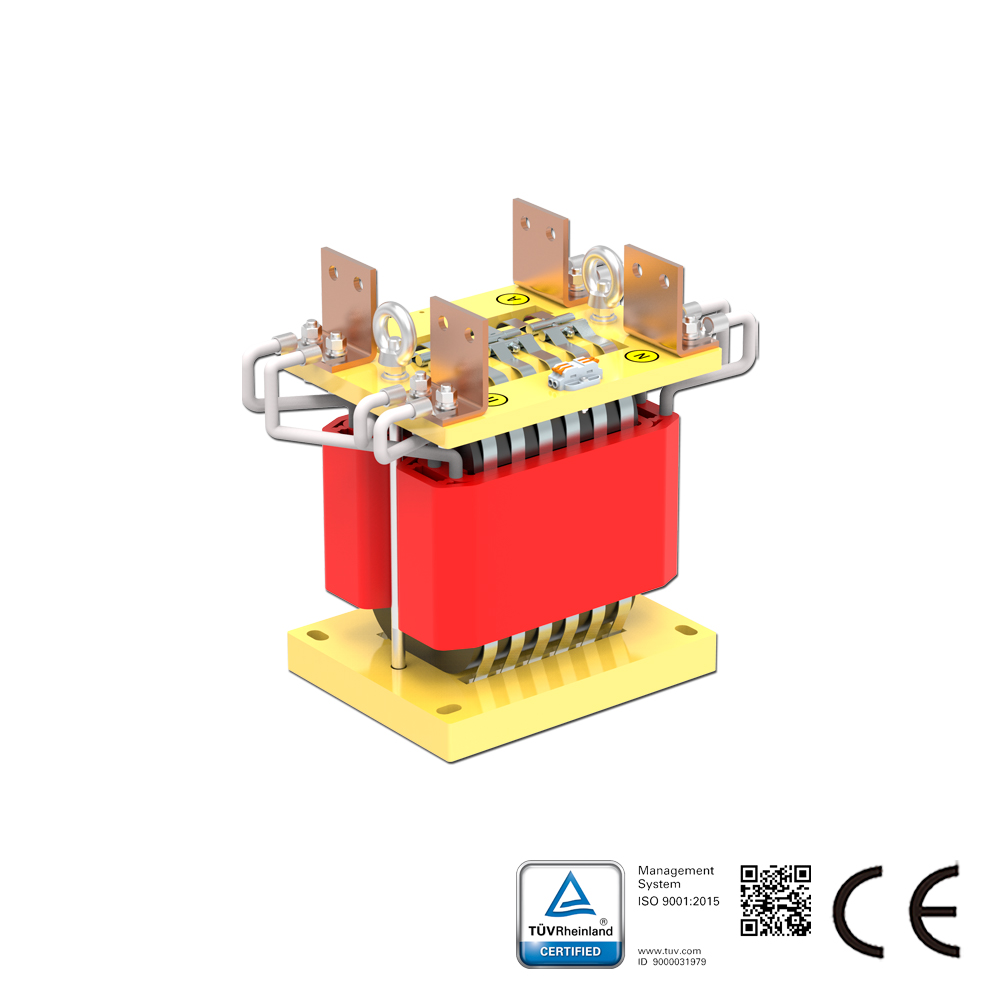

Descrizione del prodotto per trasformatore ad alta potenza e alta frequenza

Questo trasformatore ad alta potenza e alta frequenza è un componente centrale per la conversione energetica, sviluppato specificamente per dispositivi elettronici di potenza medio-alta, con particolare attenzione a livelli di potenza di 10kW e superiori. È posizionato come “efficiente, stabile, durevole e personalizzabile”, con l’obiettivo di superare i punti critici del settore dei trasformatori tradizionali ad alta potenza, ovvero ingombro, bassa efficienza e elevate perdite. Il prodotto integra un design avanzato del nucleo e una tecnologia di avvolgimento di precisione, operando efficientemente in una gamma di frequenze da 10kHz a 300kHz. Esegue in modo affidabile la conversione di tensione e l’isolamento elettrico, bilanciando dimensioni compatte con prestazioni robuste. Progettato per adattarsi a condizioni operative complesse come siti industriali e sistemi di accumulo energetico all’aperto, il trasformatore fornisce un supporto affidabile per la conversione energetica a un’ampia gamma di apparecchiature ad alta potenza. Serve settori high-end come industria, nuove energie e trasporti, rendendolo un componente essenziale per l’aggiornamento dei dispositivi ad alta potenza e il raggiungimento del risparmio energetico e della riduzione delle perdite.

Caratteristiche principali di progetto

•Progetto ottimizzato del circuito magnetico: vengono utilizzati nuclei ad alta frequenza in ferrite, materiali amorfi o nanocristallini. La selezione scientifica dei nuclei e il calcolo dei giunti d’aria ottimizzano la struttura del circuito magnetico. Riduce efficacemente le perdite ad alta frequenza, aumenta notevolmente la densità di potenza e garantisce un supporto fondamentale per la gestione di alte potenze.
•Processo di avvolgimento avanzato: appositamente ottimizzato per l’effetto di prossimità e l’effetto pelle in condizioni di alta potenza. Si adottano avvolgimenti in rame privo di ossigeno ad alta purezza, combinati con tecniche di avvolgimento con filo di Litz o lamina metallica, per limitare le perdite e garantire una trasmissione stabile della corrente.
•Controllo dei parametri parassiti: l’ottimizzazione della disposizione degli avvolgimenti permette di controllare rigorosamente parametri parassiti come l’induttanza di dispersione e la capacità distribuita. Riduce l’influenza sui dispositivi di commutazione di potenza della parte anteriore, previene sovratensioni e sovracorrenti e migliora la sicurezza di funzionamento dell’apparecchiatura.
•Progetto di isolamento e protezione: gli avvolgimenti sono sottoposti a impregnazione sotto vuoto o a incapsulamento completo. Si utilizzano materiali isolanti di classe H o superiore abbinati a carcasse ad alta resistenza, combinando ottime proprietà isolanti e adattabilità ad ambienti difficili, prolungando così la durata utile del prodotto.

Caratteristiche del prodotto

•Elevata capacità di gestione della potenza: eroga stabilmente potenze comprese tra 10 kW e 500 kW, con possibilità di personalizzazione e realizzazione di modelli a potenza superiore. Soddisfa i requisiti di funzionamento continuativo di apparecchiature a media e alta potenza ed è adatto per scenari di conversione energetica in condizioni ad alta frequenza.
•Alta efficienza di conversione energetica: raggiunge un rendimento di conversione compreso tra il 95% e il 99%, riducendo notevolmente le perdite elettriche, il consumo energetico operativo e le esigenze di raffreddamento. È in linea con le tendenze del risparmio energetico verde e aiuta le aziende a diminuire i costi di gestione.
•Funzionamento stabile e resistente alle interferenze: lavora stabilmente ad alta frequenza senza notevoli distorsioni della forma d’onda. Possiede una buona compatibilità elettromagnetica (CEM), resiste alle interferenze elettromagnetiche esterne e garantisce stabilità e affidabilità dell’intero sistema.
•Robusto, duraturo e facile da mantenere: elevato grado di protezione della carcassa, ottime proprietà isolanti, resistenza ad alte temperature, umidità e invecchiamento. La durata utile supera le 20.000 ore, riducendo la frequenza e i costi di manutenzione.
•Forte adattabilità alla personalizzazione: tensione di ingresso/uscita, potenza nominale, metodo di avvolgimento, dimensioni di montaggio e sistema di raffreddamento possono essere personalizzati secondo le esigenze del cliente. Si adatta con flessibilità a diverse applicazioni senza necessità di modifiche aggiuntive alla disposizione delle apparecchiature.

Scenari applicativi tipici

In quanto componente fondamentale per la conversione energetica, questo trasformatore ad alta potenza e alta frequenza è ampiamente utilizzato in varie apparecchiature e sistemi di media e alta potenza, sfruttando la sua elevata capacità di potenza, alta efficienza e alta stabilità. Gli scenari specifici includono:

• Settore industriale: Alimentatori switching ad alta potenza, saldatrici ad arco con gas inerte (TIG), precipitatori elettrostatici, apparecchiature per desolforazione e denitrificazione, convertitori di frequenza industriali, apparecchiature per riscaldamento a induzione, ecc., fornendo conversione di tensione stabile e supporto energetico per le apparecchiature di produzione industriale.
• Settore delle energie rinnovabili: Inverter fotovoltaici, sistemi di conversione di potenza (PCS) per l’accumulo di energia, stazioni di ricarica per veicoli elettrici, caricabatterie di bordo, ecc., soddisfacendo le esigenze di conversione energetica ad alta potenza per la generazione di energia rinnovabile, l’accumulo di energia e le applicazioni dei veicoli elettrici.
• Settore dei trasporti: Sistemi di alimentazione per il trasporto ferroviario, sistemi di azionamento per veicoli elettrici, apparecchiature per la trasmissione HVDC leggera, ecc., garantendo il funzionamento stabile di apparecchiature ad alta potenza nel settore dei trasporti.
• Altri settori: Trasformatori a stato solido (SST), sistemi UPS ad alta potenza, apparecchiature mediche (grandi strumenti diagnostici), alimentatori aerospaziali, ecc., fornendo soluzioni di conversione energetica efficienti e affidabili per apparecchiature di fascia alta.
