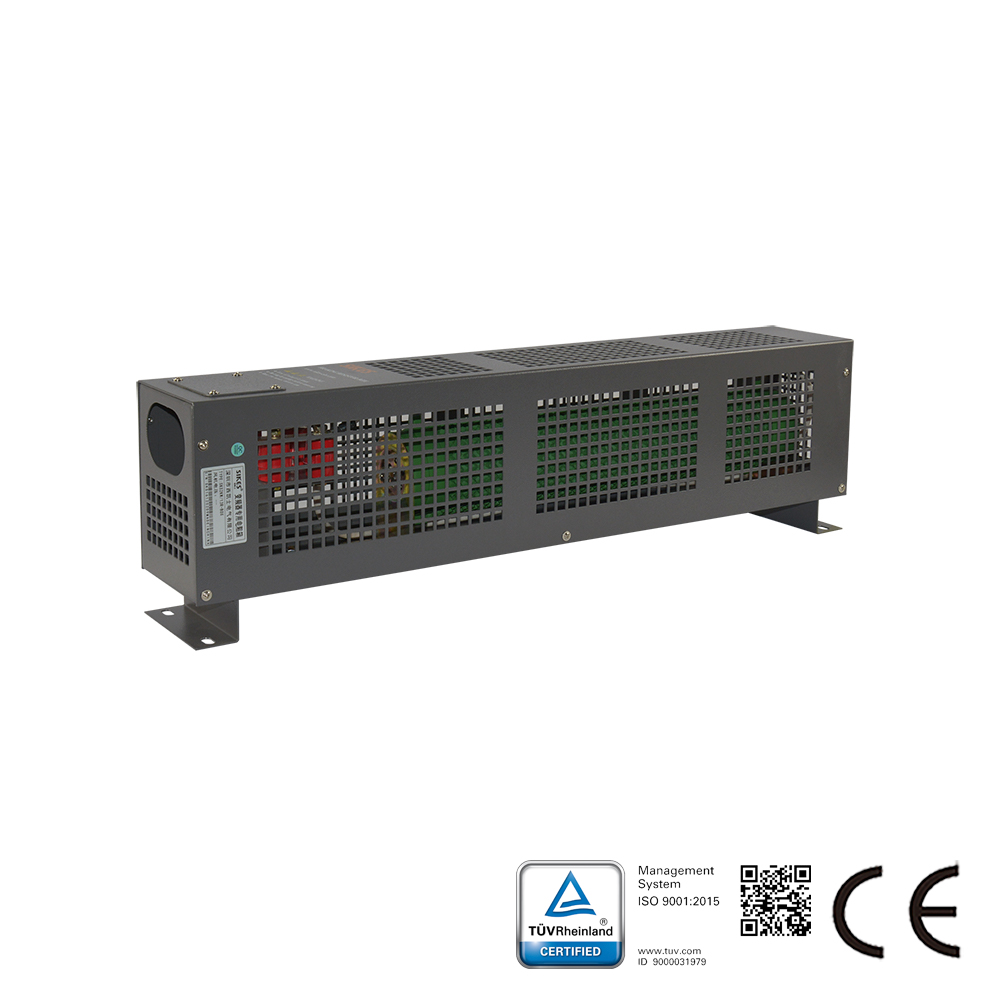

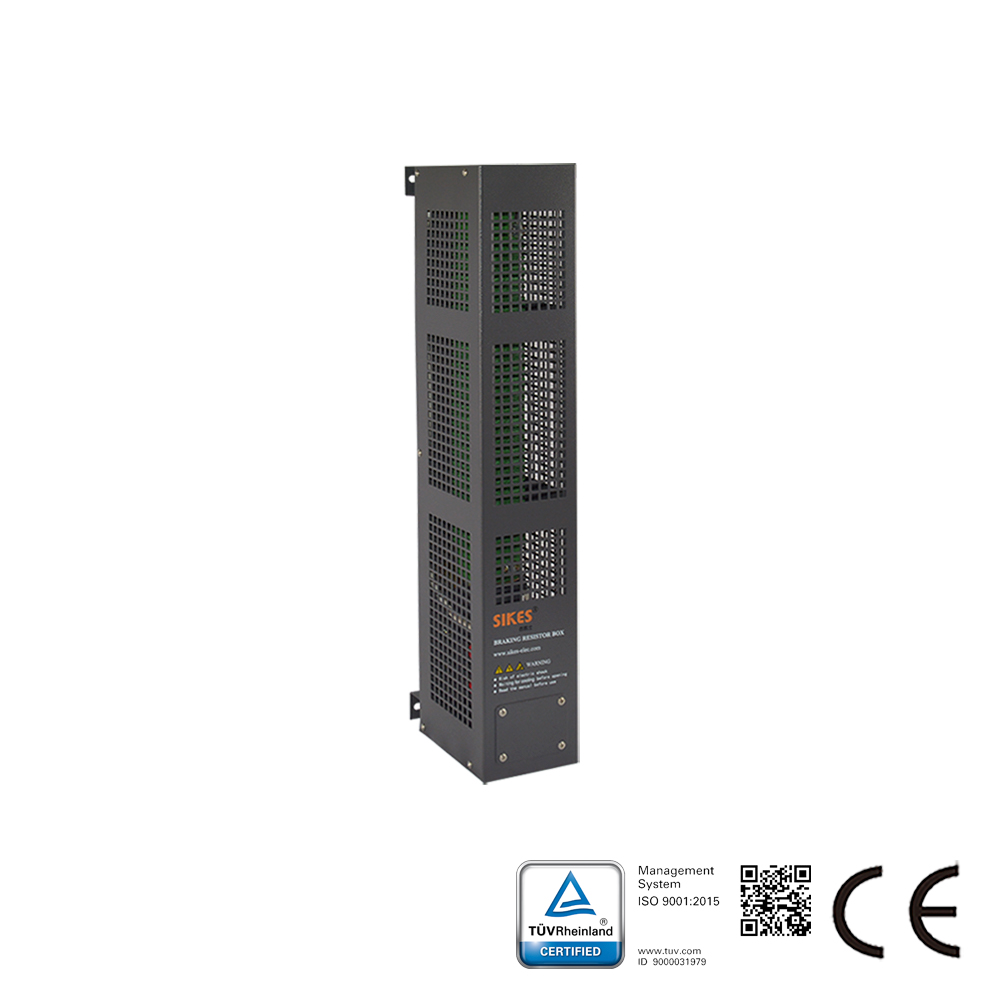

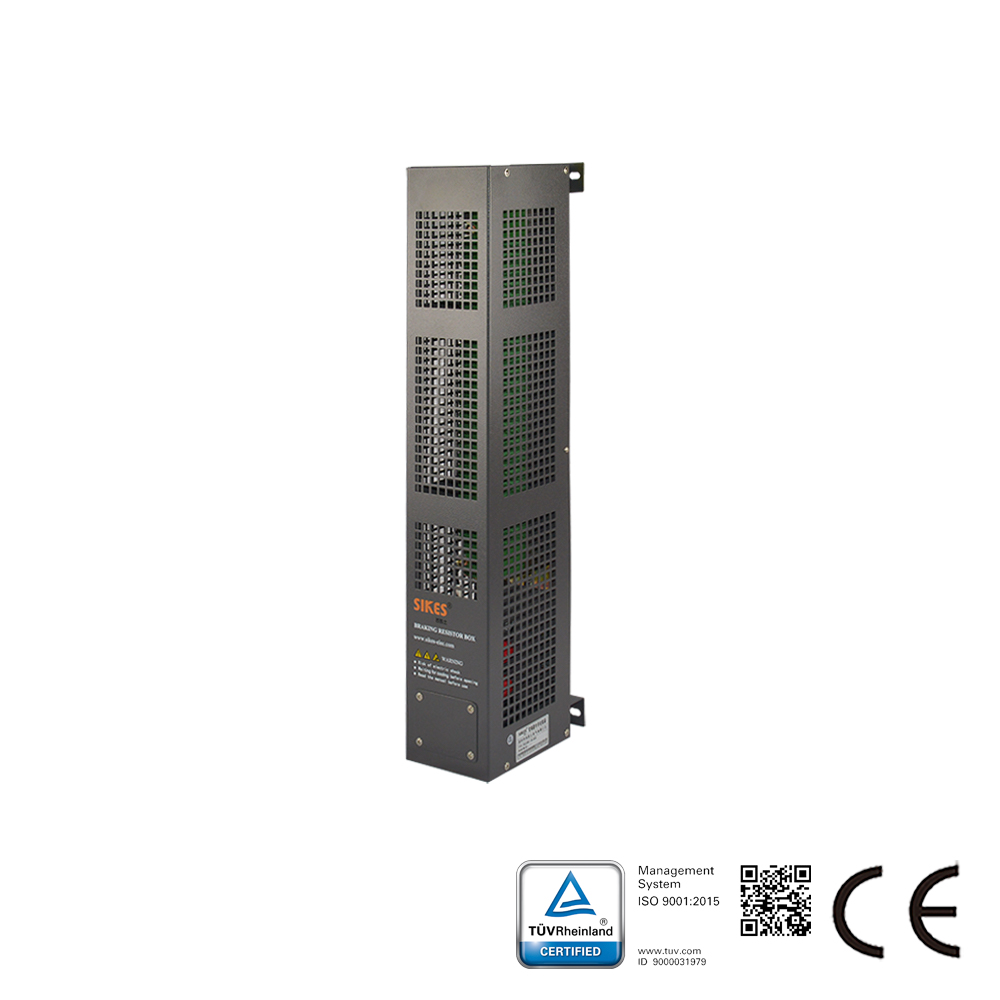

Descrizione del Quadro Resistivo di Frenatura:

Le resistenze della serie BRB sono quadri resistivi assemblati con resistenze di frenatura avvolte in filo e sono idonee per applicazioni gravose con potenze nominali molto elevate. Questo gruppo resistivo è progettato per impieghi pesanti e condizioni ambientali severe, come ascensori, gru o per la frenatura di grandi motori elettrici. Questo tipo possiede la capacità di sopportare sovraccarichi prolungati senza subire danni. Inoltre, i limiti di potenza indicati garantiscono che la temperatura non danneggi altri componenti vicini. Assicura inoltre stabilità e affidabilità.

Caratteristiche principali della scatola resistore di frenatura:
1. Elevata stabilità e affidabilità a lungo termine;
2. Assenza di deriva termica;
3. Elevate potenze nominali (fino a 36 kW) e applicazioni con valori di corrente elevati;
4. Terminali idonei per saldatura o connessione a bullone.

Caratteristiche della serie:
1. Potenza nominale: da 2 kW a 36 kW, basata su valutazione in aria libera a 25°C (su richiesta fino a 100 kW);
2. Valori di resistenza: da 1 Ω fino a 10 kΩ (su richiesta fino a 100 kΩ);
3. Coefficienti di temperatura: 25, 50, 100 e 400 ppm/°C o come richiesto;
4. Temperatura di esercizio: da -55°C a +225°C;
5. Resistenza di isolamento: >100 MΩ (500 V, 25°C, umidità relativa 75%);
6. Rigidità dielettrica: >3,0 kV a 50 Hz per 1 min (25°C, umidità relativa 75%);
7. Protezione IP: IP00, IP20, IP23 o come richiesto;
8. Materiale dell’elemento: OCR25AL5/CrAlFe/CrNi/CuNi;
9. Materiale dei terminali: Caps in ottone (disponibili terminali a linguetta);
10. Incapsulamento: Rivestimento conformazionale in silicone.

Applicazione della Scatola di Resistenza di Frenatura:
1. Dispositivi di frenatura inverter o motori;
2. Carico di prova;
3. Sistemi di gru, varie applicazioni in acciaieria;
4. Sistemi di ascensore e sollevamento, disponibili tramite distribuzione;
5. Applicazioni di transito, messa a terra del neutro.
