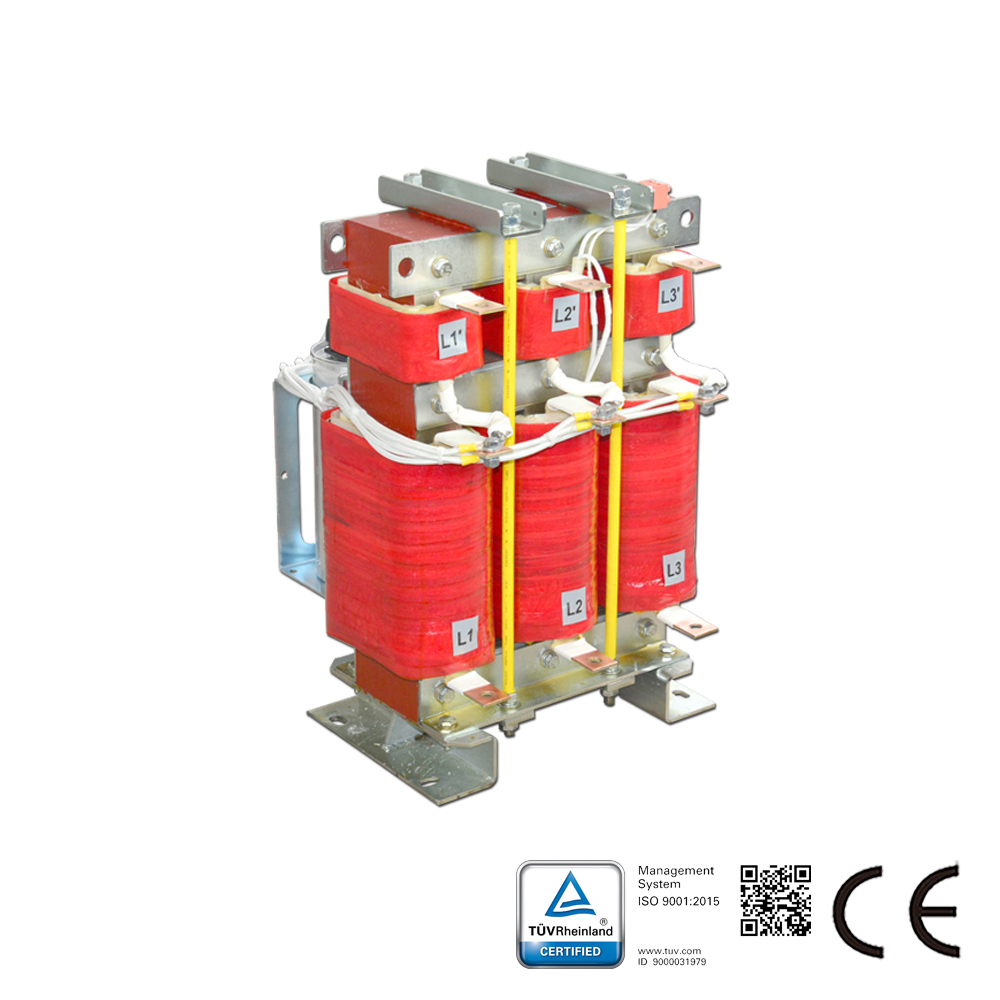

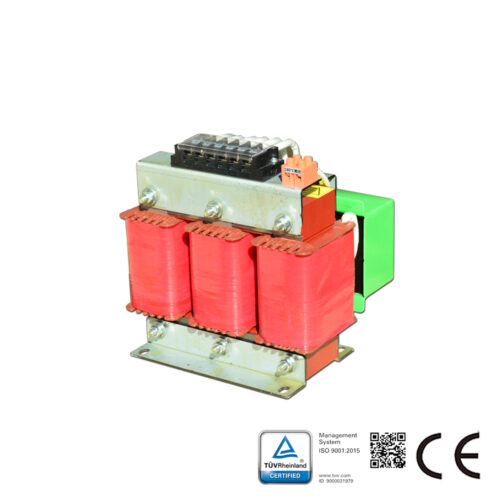

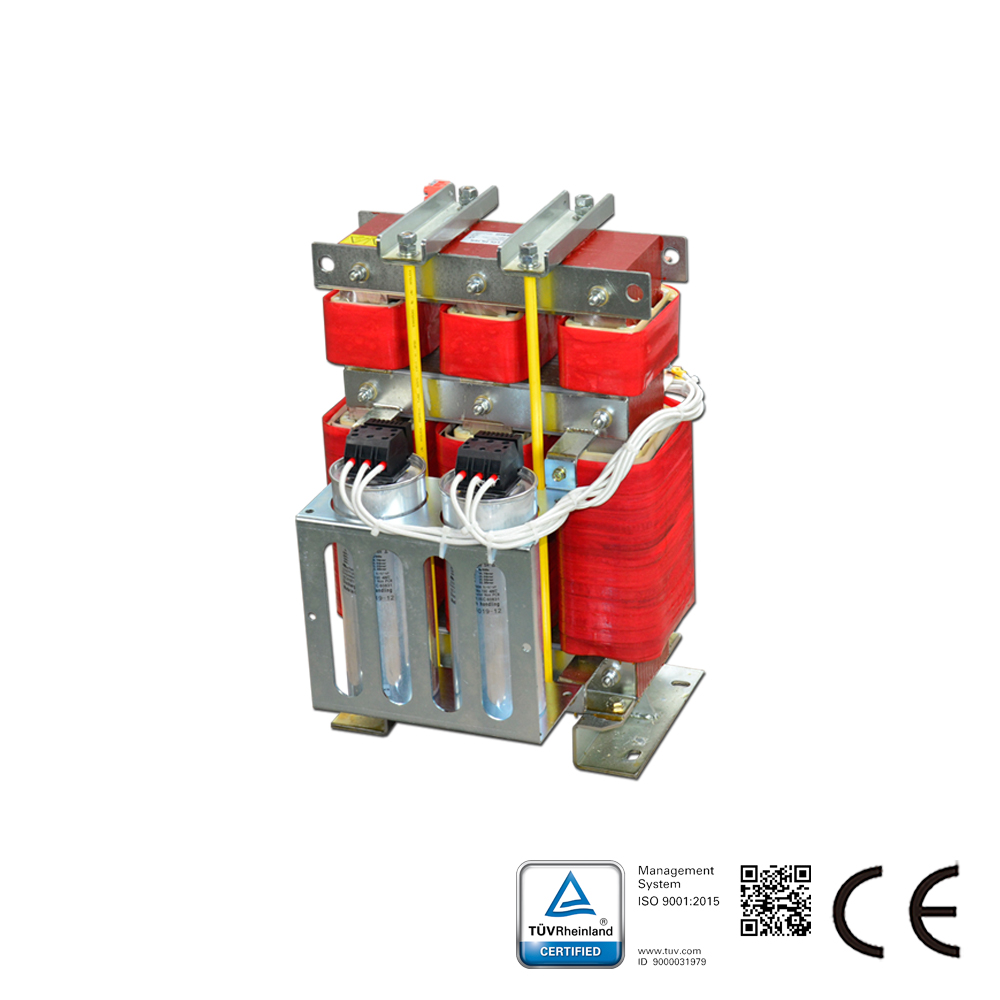

Descrizione del filtro LCL:

Il filtro LCL è progettato per risolvere il problema della tensione armonica in connessione alla rete, convertendo la forma d’onda della tensione PWM in un’onda sinusoidale pura, riducendo la distorsione sulla rete elettrica e garantendo il corretto funzionamento dell’intero sistema. Il filtro LCL limita inoltre le armoniche di corrente.

Caratteristiche del filtro LCL:
Miglioramento della qualità dell’energia per il convertitore di alimentazione attivo (AIC)
Elevata attenuazione della frequenza di commutazione verso il lato rete
Resistenze di smorzamento integrate per sopprimere le oscillazioni di corrente
Grado di protezione: IP00
Possibilità di modifiche in base ai requisiti specifici del cliente
Progettazione conforme alla certificazione CE

Dati tecnici e condizioni di misura del filtro LCL:
Tensione nominale: 400 V CA (50/60 Hz)
Corrente nominale: Riferita alla temperatura nominale di 50 °C1)
Tensione di prova: 2240 V CC, 2 s (fase/fase), 2720 V CC, 2 s (fase/custodia)
Capacità di sovraccarico: 1,5 x corrente nominale per 3 minuti all’ora
Frequenza portante del convertitore di alimentazione attivo (AIC)/inverter di frequenza: 2 kHz … 8 kHz
Frequenza motore: 0 Hz … 100 Hz
Lunghezza cavo motore: inferiore a 150 m
Rumore: circa 72 dB
Categoria climatica (IEC 60068-1): 25/100/21

Morsetti:
Morsetti a prova di contatto (da 16 A a 66 A)
Barre collettrici per reattori AIC e reattori di linea (da 100 A a 400 A)

Applicazione del filtro LCL:
Convertitore attivo di alimentazione (AIC), inverter di frequenza a quattro quadranti, applicazioni fotovoltaiche e altre applicazioni di energia rinnovabile che richiedono convertitori di tipo rete.
