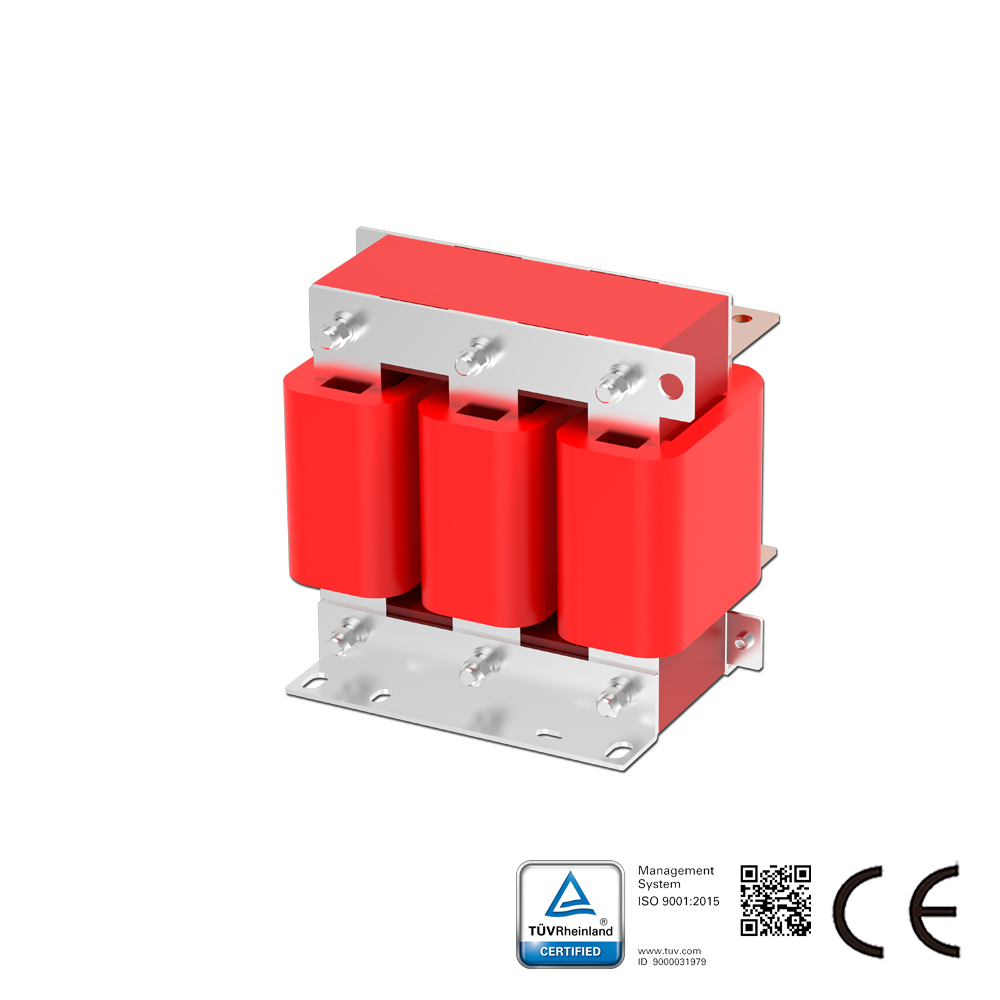

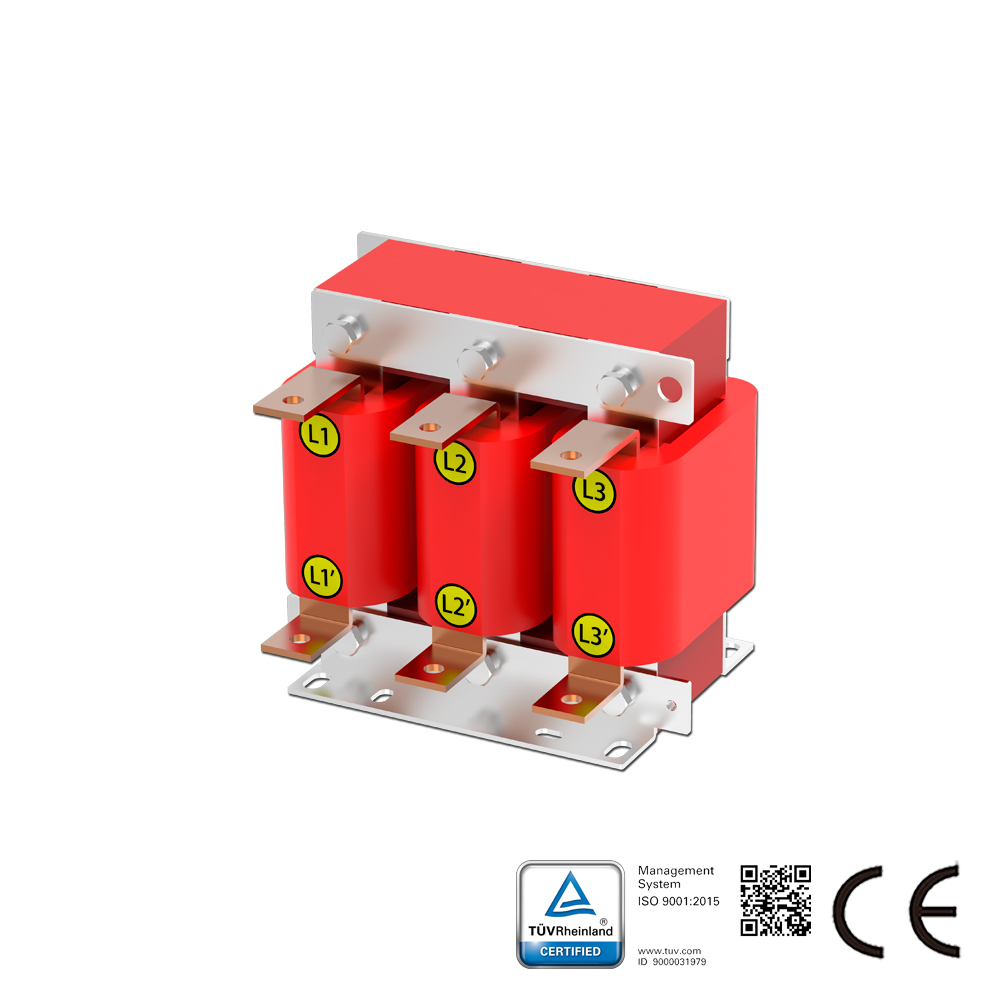

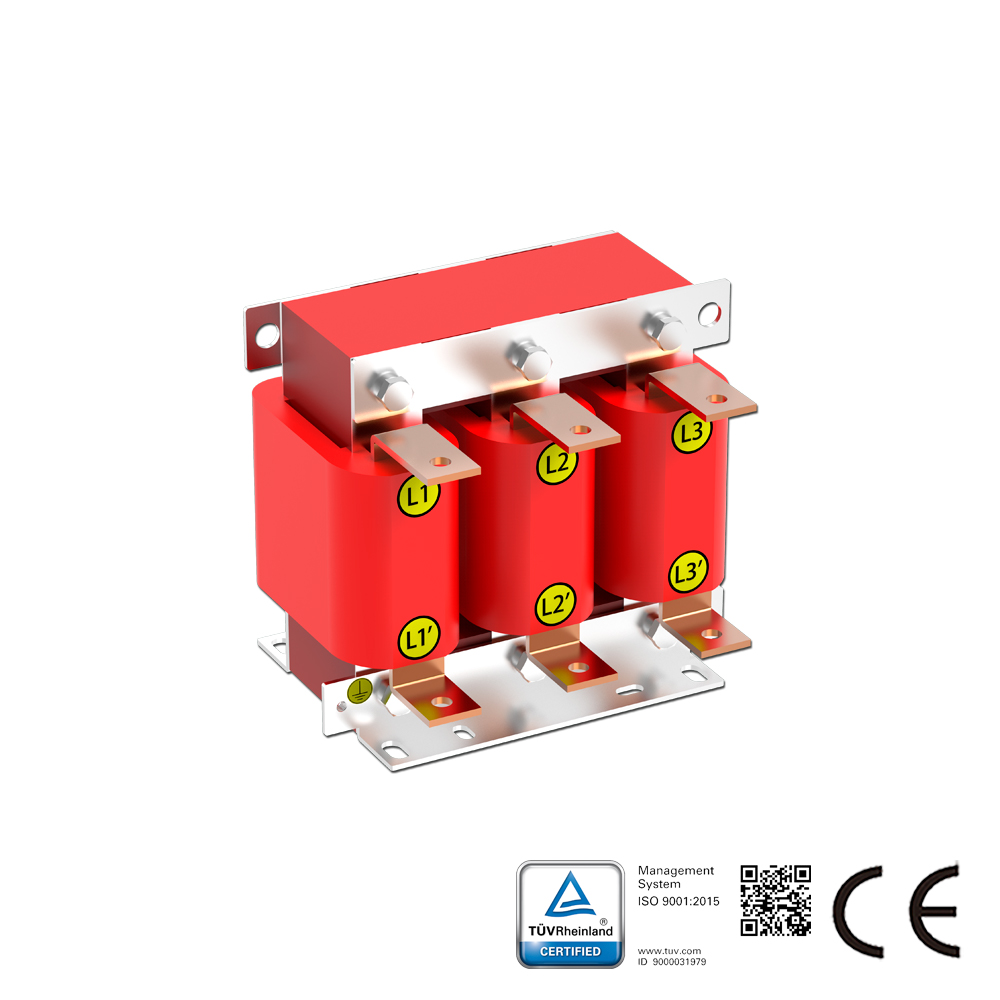

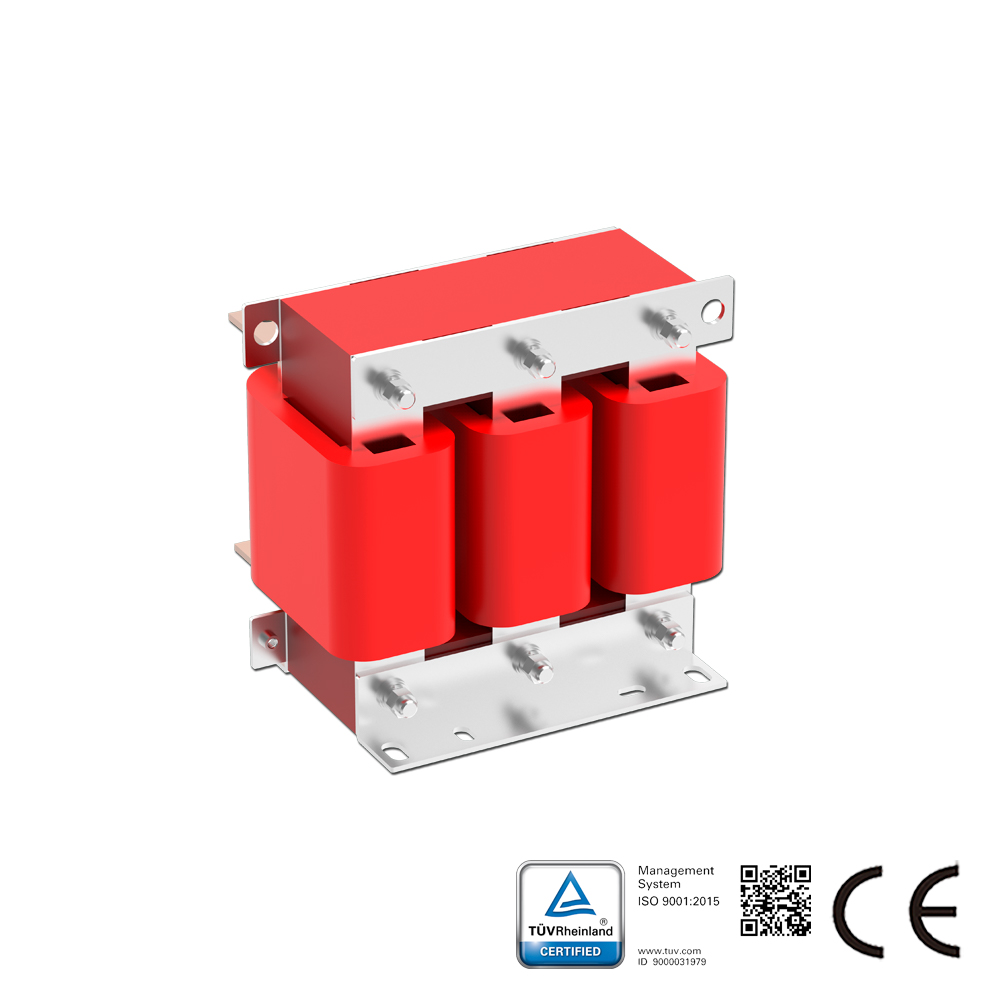

Descrizione del Reattore di Carico：

La serie SKS-OCL di Reattori di Carico viene posta in serie con apparecchiature elettriche per introdurre un’impedenza controllata specifica nel circuito in corrente alternata. Questa serie viene applicata sul lato uscita degli azionamenti in CA per sopprimere la sovratensione di spunto, ridurre la corrente di spunto e di picco, migliorare il fattore di potenza attivo, limitare le armoniche di rete e migliorare la forma d’onda della corrente in uscita. Il Reattore di Linea è anche noto come Reattore di Uscita.

Caratteristiche dei Materiali del Reattore di Carico:
Scelta Flessibile del Materiale: Selezione di nucleo in acciaio al silicio, materiale magnetico in ferrite o amorfo in base alla frequenza di applicazione;
Proprietà Eccellenti: Grazie alla struttura di avvolgimento a foglio, bassa resistenza in CC, elevata resistenza alle forze elettromagnetiche, buona capacità di sovraccarico a breve termine;
Prestazioni Affidabili: Utilizzo di materiali isolanti di classe F, che garantiscono prestazioni affidabili in condizioni operative severe;
Basso Rumore: Progettato con bassa densità di flusso magnetico, i reattori presentano alta linearità. Con potenti fogli di sovraccarico, il rumore del reattore è ridotto.

Caratteristiche di questa serie:
Potenza operativa nominale: 380V/690V/1140V
Frequenza operativa: 50/60Hz
Intervallo di corrente: 5-1600A
Temperatura ambiente operativa: -25℃-50℃
Resistenza dielettrica: Nucleo-avvolgimento, CA 3000V/50Hz/5mA, nessun danno in 60s (test in fabbrica)
Resistenza di isolamento: Nucleo-avvolgimento, CC 1000V, Resistenza >100M ohm
Rumore: Inferiore a 65dB (misurato a 10 metri di distanza orizzontale dal reattore)
Classe di protezione: IP00
Classe di isolamento: F/H
Standard: GB 19212.1-2008, GB/T 1094.6-2011

Applicazione del Reattore di Carico:
Per inverter e motore
