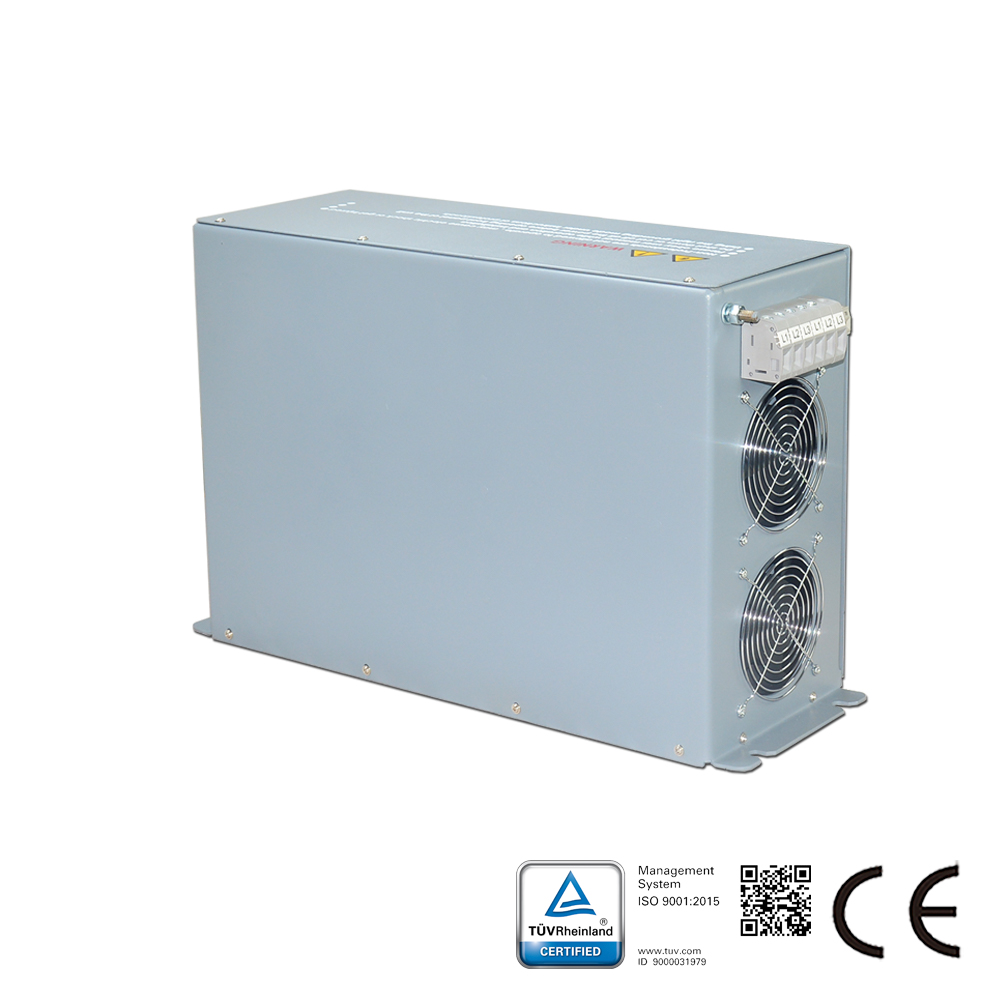

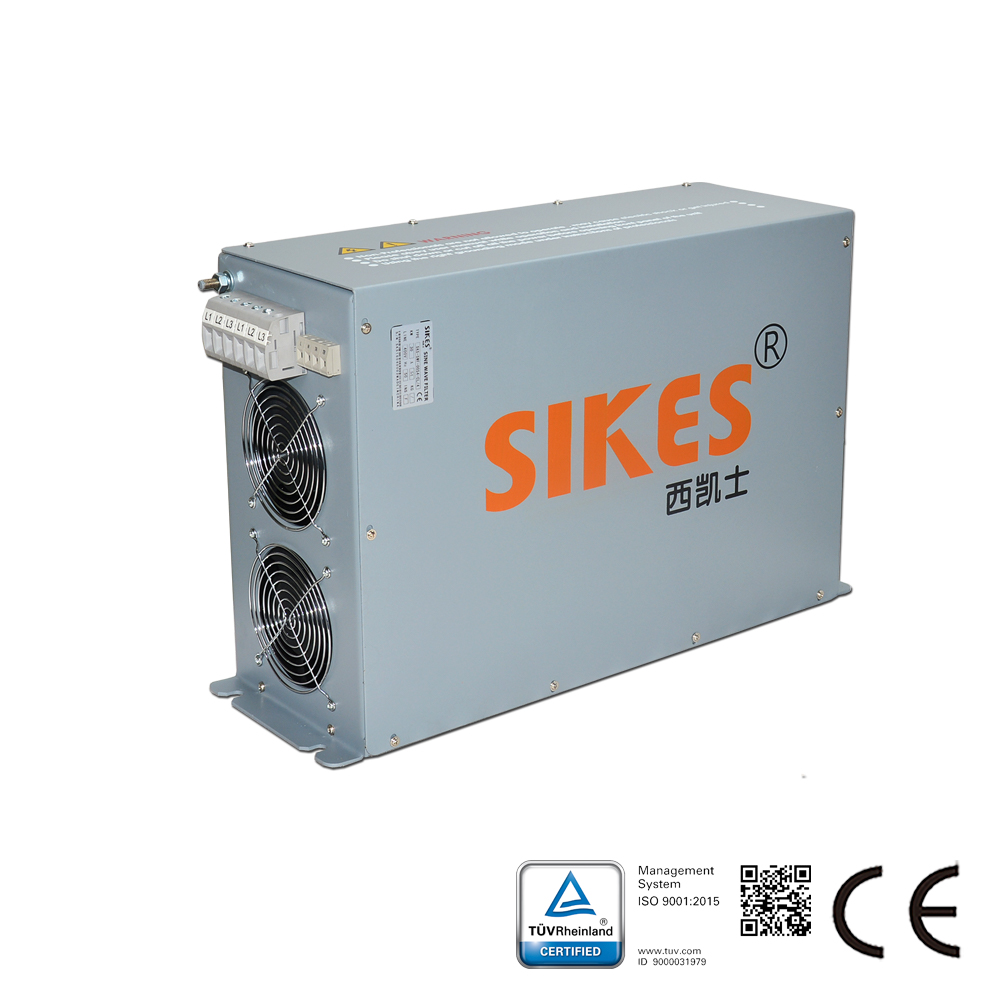

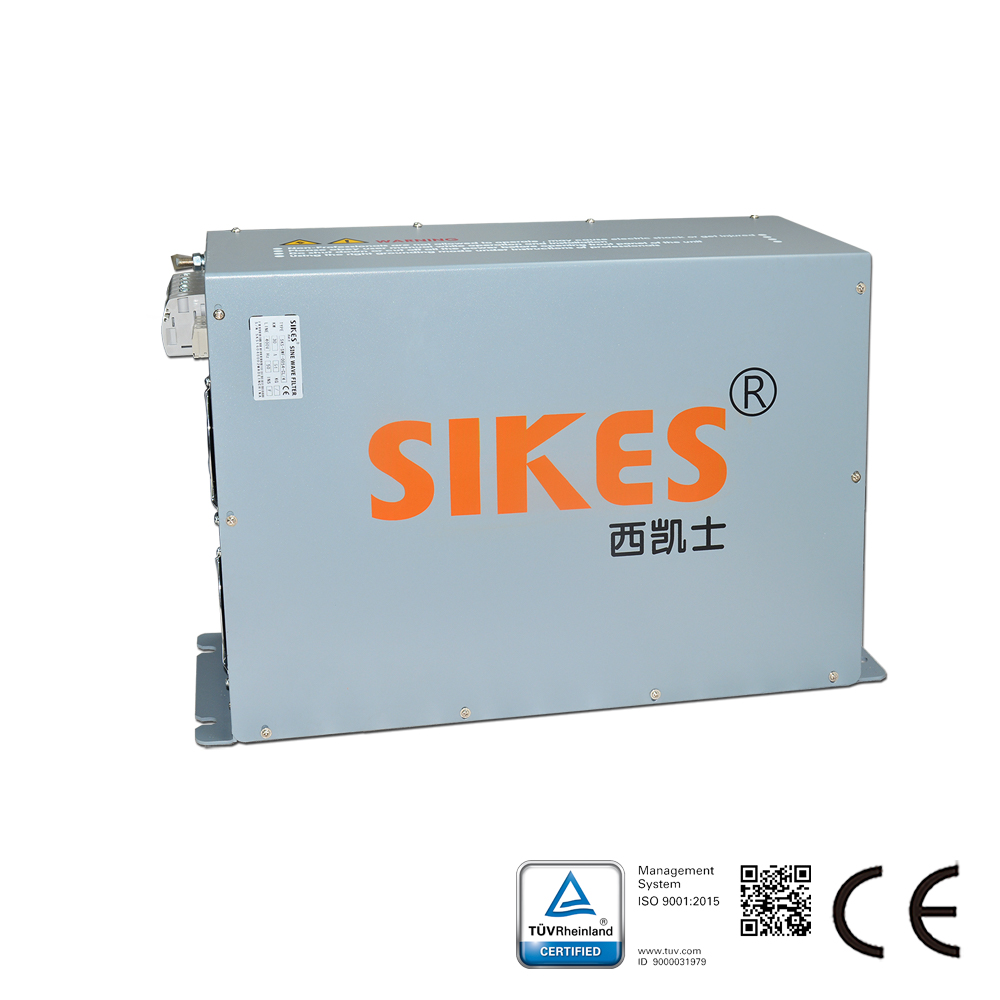

Filtro onda sinusoidale, Corrente nominale 54A, Nuova progettazione

Modello: SKS-SWF-0054-CL-4

Descrizione del Filtro a Onda Sinusoidale: La Serie SWF di Filtri a Onda Sinusoidale converte il segnale PWM in uscita dagli azionamenti per motori in un’onda sinusoidale pura con basso residuo; Riduce il fenomeno di risonanza causato dalla capacità e induttanza distribuita del cavo lungo (oltre 50 metri); Elimina l’eccessiva tensione del motore causata dall’alto dv/dt; Riduce il rumore del motore mediante l’applicazione del filtro; Prolunga la durata di vita del motore; Protegge l’isolamento del motore; Aumenta la distanza di trasmissione; Con l’applicazione di questo filtro, un motore standard può sostituire un motore a frequenza variabile. Caratteristiche del Filtro Sinusoidale: I filtri sinusoidali Sikes per vari motori servomotori di sistemi VSD (sp...

Richiesta su prodotto o soluzione

Chat live

Condividi su:

Specifiche

Tipo di alimentazione	Corrente alternata
Connessione	Morsettiera
Classe di protezione IP	IP21
Intervallo di corrente nominale (A)	54
Intervallo di tensione nominale (V)	400
Fase	Trifase
Intervallo di potenza (kW)	30
Frequenza di commutazione	≥3 kHz
THDv	<5%
Tipo di ottica	Passiva

Dettagli prodotto

Descrizione del Filtro a Onda Sinusoidale:

La Serie SWF di Filtri a Onda Sinusoidale converte il segnale PWM in uscita dagli azionamenti per motori in un’onda sinusoidale pura con basso residuo;
Riduce il fenomeno di risonanza causato dalla capacità e induttanza distribuita del cavo lungo (oltre 50 metri);
Elimina l’eccessiva tensione del motore causata dall’alto dv/dt;
Riduce il rumore del motore mediante l’applicazione del filtro;
Prolunga la durata di vita del motore;
Protegge l’isolamento del motore;
Aumenta la distanza di trasmissione;
Con l’applicazione di questo filtro, un motore standard può sostituire un motore a frequenza variabile.

Caratteristiche del Filtro Sinusoidale:
I filtri sinusoidali Sikes per vari motori servomotori di sistemi VSD (specialmente per inverter o alimentatori a commutazione), sono progettati per modificare la tensione di uscita PWM dell’inverter e generare una tensione quasi sinusoidale. La serie passiva è destinata all’uso in reti 380 V – 480 V.
Sikes offre un’ulteriore scelta economica oltre ai filtri Schaffner e MTE.

Caratteristiche

Dati Tecnici del Filtro Sinusoidale:
Intervallo di tensione nominale: 3*380-500VCA ±10%
Frequenza motore: 0-120 Hz;
Frequenza di commutazione: 2,0 kHz -16 kHz;
Ripple residuo di tensione: THDv <5%
Caduta di tensione a corrente nominale: ≤10% (50 Hz);
Lunghezza cavo motore: Fino a 2000 m;
Modalità di funzionamento: Continuo per installazione interna
Potenza nominale di ingresso azionamento motore: 3,7 kW – 630 kW;
Rendimento: 98% – 99% a tensione e potenza nominali di linea
Capacità di sovraccarico: 150% per 60 s, 120% per 60 min
Tensione di prova: 2240 VCC, 2 s (linea/linea); 2720 VCC, 2 s (linee/massa)
Rigidità dielettrica: 4000 VCA / 5 mA / 60 s
Resistenza di isolamento: nucleo-avvolgimento, ≥100 MΩ (1000 VCC);
Categoria climatica (IEC60068-1): 25/100/21
Protezione: IP30 (IP40/IP54 su richiesta), interno: IP20
Raffreddamento: Aria forzata interna
Tipo di carico: carico motore tipico; trasformatore elevatore standard; altro carico lineare;

Normative Tecniche del Filtro Sinusoidale:
Condensatori: CEI EN 60831-1/2, IEC 831-1/2
Apparecchiatura: CEI EN 60439-1, IEC 439-1, IEC 60939

Applicazioni

Applicazioni del filtro sinusoidale:
Ventilatori, trasportatori, pompe
Impianti HVAC, compressori
Ascensori, gru, energia eolica, UPS, EPS
Azionamenti di motori con cavi lunghi
Azionamenti di motori con più motori in parallelo
Applicazioni a media tensione (installato davanti al trasformatore elevatore)
