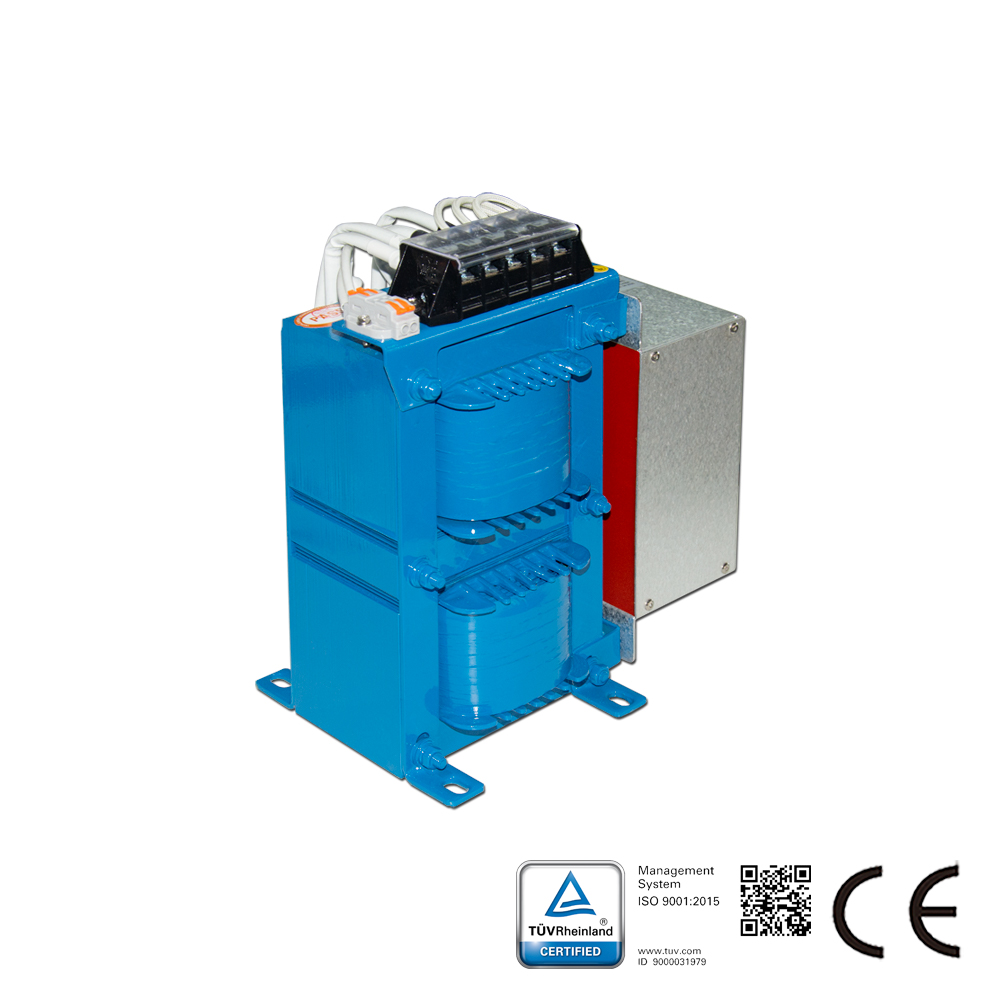

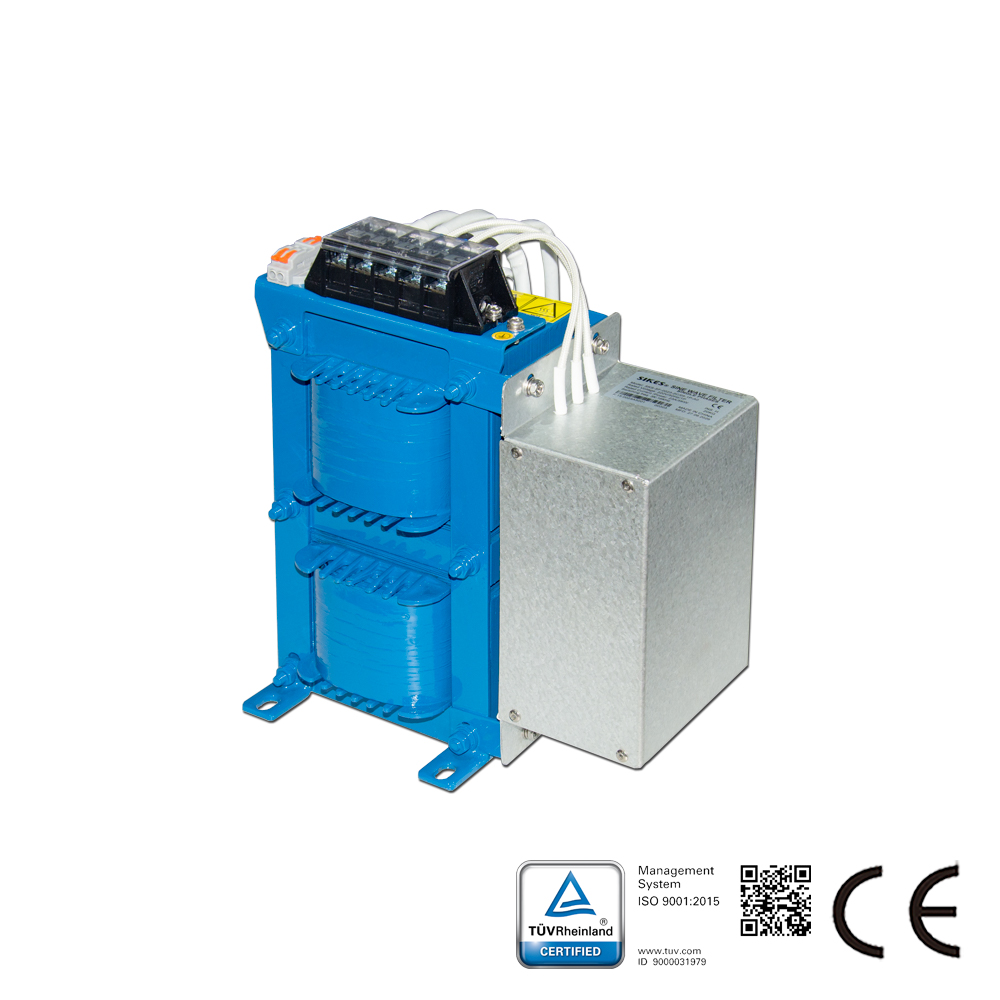

Descrizione sintetica del filtro sinusoidale:

Il filtro sinusoidale di Sikes è impiegato negli azionamenti di motori in numerosi sistemi di trasmissione (specialmente in convertitori di frequenza o dispositivi di alimentazione a commutazione). I filtri passivi sono progettati per convertire la tensione non sinusoidale generata dai convertitori di frequenza, al fine di ottenere una forma d’onda di tensione simile a un’onda sinusoidale. Principalmente utilizzato nelle reti elettriche industriali da 380 a 480V. Poiché la caduta di tensione di questo filtro è notevolmente inferiore allo standard attuale di mercato, garantisce un’elevatissima tensione di ingresso al motore. Riduce il rumore e protegge motori relativamente sensibili, consentendo l’utilizzo di cavi motore molto lunghi, fino a 2000 metri. Settori applicativi tipici: metallurgia, carbone, petrolchimico, trattamento delle acque, nuove energie, ecc. In generale, se la distanza tra il convertitore di frequenza nazionale e il carico supera i 50 metri, è necessario aggiungere un reattore. Se sussistono requisiti specifici sulla forma d’onda in uscita del convertitore, è indispensabile aggiungere un filtro sinusoidale; se la distanza tra convertitori di frequenza importati supera i 100 metri, è necessario installare un filtro sinusoidale. Tale distanza si riferisce alla lunghezza del collegamento. Il costo di produzione del filtro sinusoidale è relativamente elevato. Generalmente, in assenza di requisiti particolari, è sufficiente selezionare un filtro specifico per convertitore di frequenza o un reattore di uscita.

Caratteristiche del filtro sinusoidale:

I filtri sinusoidali Sikes per vari motori servomotori di sistemi VSD (specialmente per convertitori di frequenza o alimentatori a commutazione), sono progettati per modificare la tensione di uscita PWM dell’inverter e generare una tensione pressoché sinusoidale. La serie passiva è destinata all’impiego in reti da 380V-480V.
Sikes offre un’ulteriore scelta economica oltre ai filtri Schaffner e MTE.

Caratteristiche del filtro sinusoidale:
Livello di tensione: tensione nominale monofase 220V, deviazione ammessa ±10%
Tasso di distorsione della forma d’onda di tensione: THDv<5% Frequenza del motore: 0-120Hz Frequenza di commutazione: ≧ 3kHz Frequenza di risonanza: inferiore a 0,5 volte la frequenza di commutazione Caduta di tensione: ≦10% (50Hz) alla corrente nominale Lunghezza massima del cavo motore: fino a 2000 metri Efficienza: dal 98% al 99% Grado di protezione: IP00; Classe di isolamento: Classe H; Capacità di sovraccarico: 1,5 volte la corrente nominale per un minuto, 1,2 volte per un'ora Tensione di tenuta: DC 2240V, 2 secondi (fase-fase) / DC 2720V, 2 secondi (fase-involucro) Resistenza dielettrica: AC4000V/5mA/60S Dissipazione del calore: raffreddamento ad aria forzata Tipo di carico: carico motore tipico; trasformatore elevatore standard; altri carichi lineari Temperatura di esercizio: -10～+50(°C); temperatura di stoccaggio: -40～+65(°C); umidità ambiente: 0～98(%) senza condensa; altitudine: <2000M Funzione del filtro sinusoidale: 1. Prolungare la vita del motore; 2. Proteggere l'isolamento del motore; 3. Ridurre la corrente nei cuscinetti del motore; 4. Aumentare la distanza di trasmissione; 5. Migliorare l'affidabilità del sistema; 6. Dopo l'applicazione di questo filtro, i motori ordinari possono sostituire i motori a frequenza variabile; 7. Buona soppressione delle interferenze elettromagnetiche; 8. Poiché l'uscita dell'inverter contiene armoniche ad alta frequenza, aumenta le perdite del cavo di alimentazione e del motore; allo stesso tempo, un dv/dt estremamente elevato causa interferenze radiative di diversi MHz; se il motore necessita di trasmissione a lunga distanza (cavo motore superiore a 50 metri), la tensione ai terminali del motore viene sovrapposta a causa della riflessione dell'onda viaggiante, danneggiando l'isolamento del motore e persino causando la rottura del cavo; 9. Per la corrente armonica, la componente armonica può essere ridotta modificando il metodo di modulazione, ma non può essere eliminata completamente. Per le interferenze a radiofrequenza causate da dv/dt, è possibile installare un filtro elettromagnetico dv/dt, ma è efficace solo per una determinata lunghezza del cavo, non adatto a qualsiasi lunghezza; 10. Un modo efficace per risolvere i problemi sopra menzionati è installare un filtro sinusoidale sul lato di uscita dell'inverter per filtrare l'onda modulata SPWM in una forma d'onda di tensione simile a un'onda sinusoidale. Il filtro sinusoidale è composto da un reattore di uscita ad alta frequenza e da un circuito RC, oltre a un reattore di modo comune. Esso sopprime efficacemente le perdite ad alta frequenza e le interferenze a radiofrequenza dv/dt, estendendo il cavo tra motore e inverter fino a 500 metri, o addirittura 2 chilometri.

Campi di applicazione del filtro sinusoidale:
Apparecchiature di ventilazione, trasportatori, pompe, energia eolica
Apparecchiature di riscaldamento, ventilazione e condizionamento dell’aria, compressori
Ascensori, gru, energia eolica, UPS, EPS
Il cavo dal motore all’azionamento è relativamente lungo
L’azionamento del motore collega più motori in parallelo
Applicazione a media tensione (installata davanti al trasformatore elevatore)
