Breve descrizione della compensazione di potenza reattiva SVG:

Il generatore statico di var (SVG) applica la tecnologia di controllo numerico di terza generazione di nuova concezione e la tecnologia topologica T-type a tre livelli all’avanguardia del settore per compensare in modo dinamico e preciso la potenza reattiva nel sistema di rete elettrica. Il tempo di risposta istantaneo può essere inferiore a 50 µs e il tempo di risposta completo è inferiore a 10 ms, evitando il verificarsi di sovracompensazione e sotto-compensazione. Rappresenta la soluzione ottimale nel campo della regolazione della potenza reattiva.

Principio Fondamentale dello SVG

Il contenuto reattivo della corrente di carico può essere analizzato rapidamente collegando lo SVG in parallelo nel sistema di rete elettrica, collegando un trasformatore di corrente esterno per rilevare la corrente di carico nella rete, nonché utilizzando il chip DSP/FPGA/CPLD e la più recente tecnologia di estrazione rapida delle armoniche. Successivamente, in base al valore impostato, viene generato un impulso PWM per pilotare il convertitore bidirezionale, composto da un modulo IGBT T-type a tre livelli, al fine di generare una corrente di compensazione della potenza reattiva, soddisfacendo i requisiti della rete elettrica. Il fattore di potenza della rete può raggiungere 0,99, realizzando infine una compensazione dinamica e precisa della corrente reattiva.

Caratteristiche del Static Var Generator:

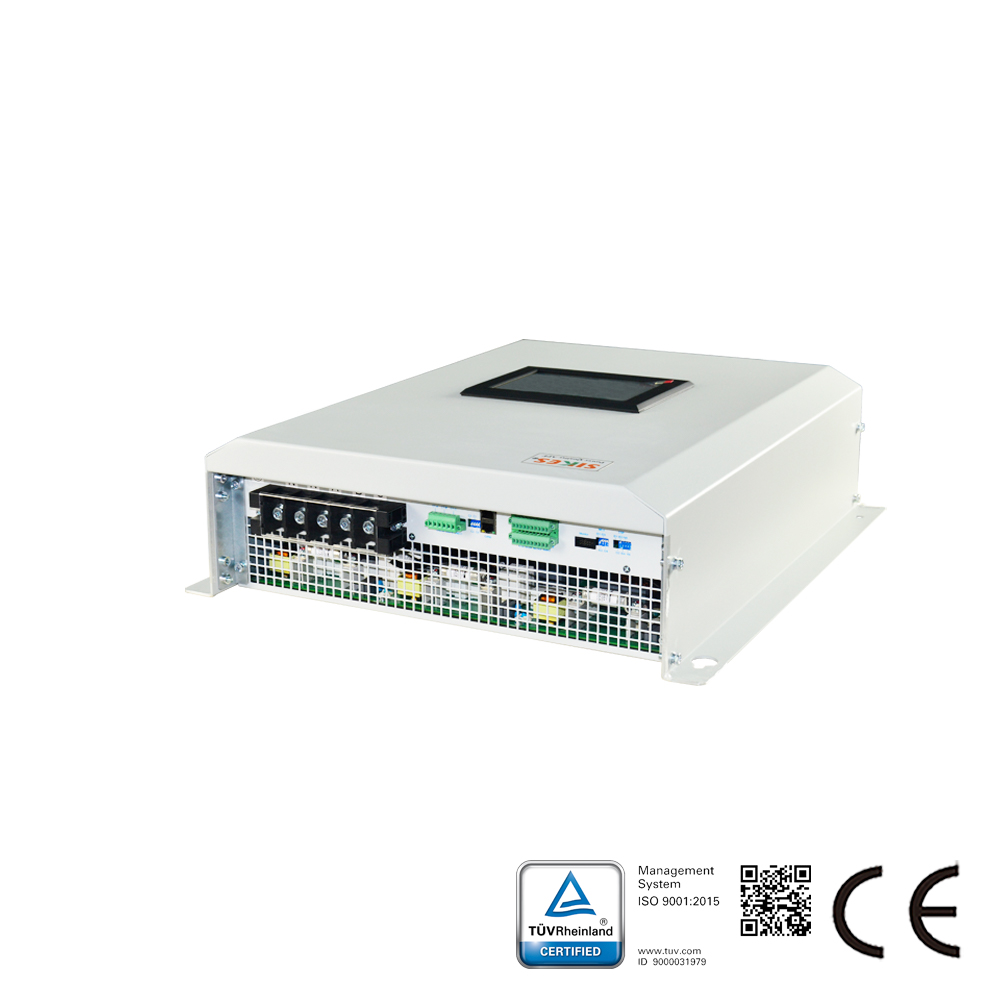

1.Il modello industriale adotta una struttura a torre con elevata adattabilità ambientale, adatta per ambienti industriali con condizioni operative severe;
2.All’interno del modello industriale sono presenti un condotto d’aria indipendente e un vano scheda singola per garantire il funzionamento stabile della macchina;

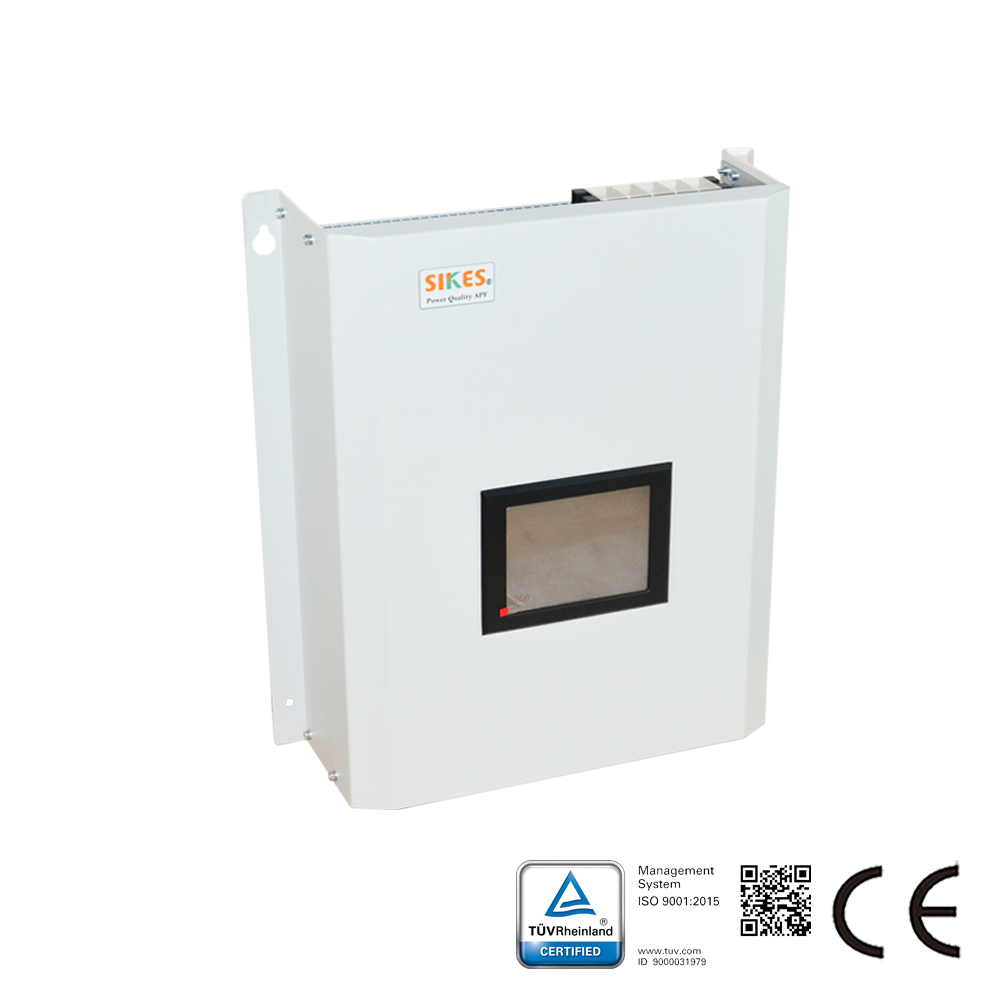

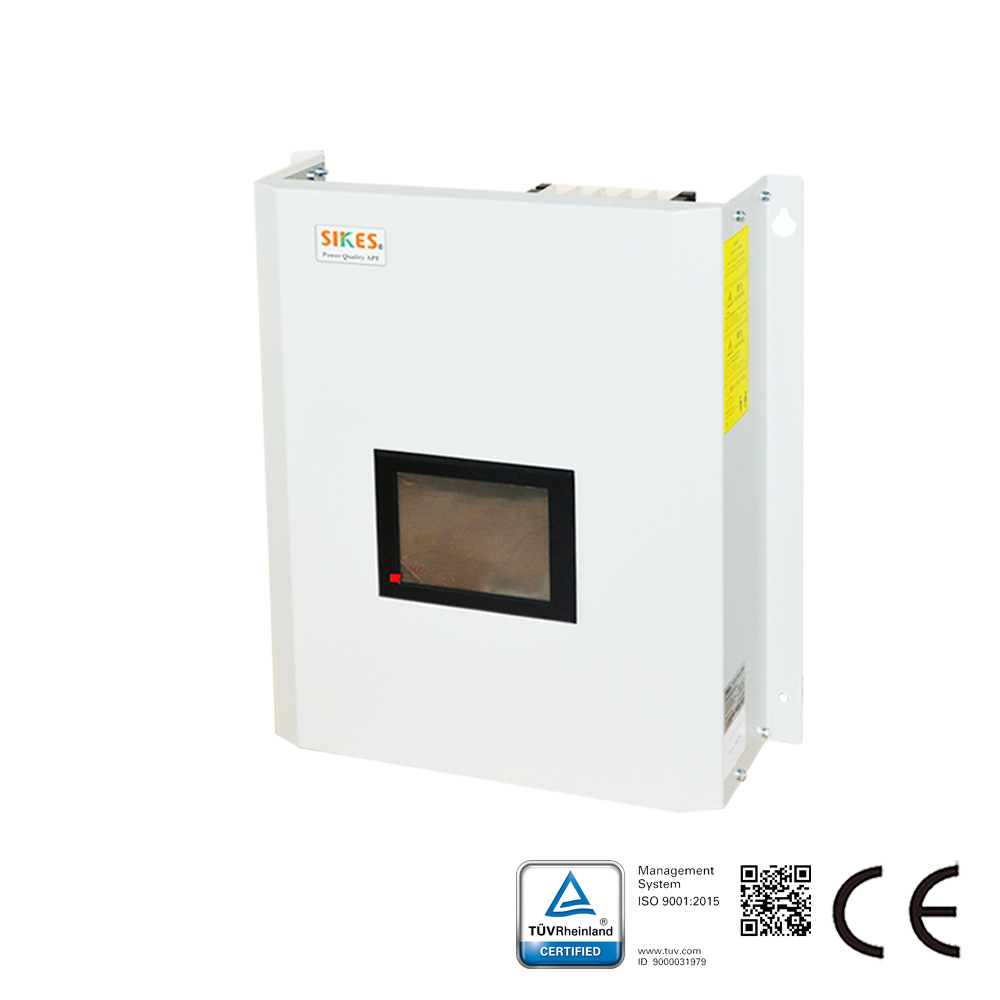

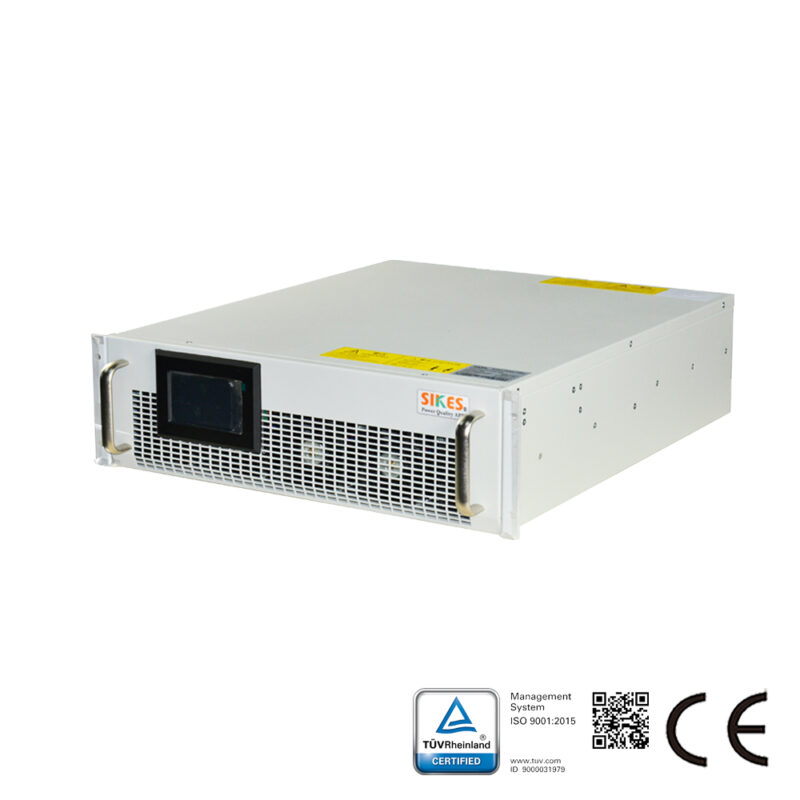

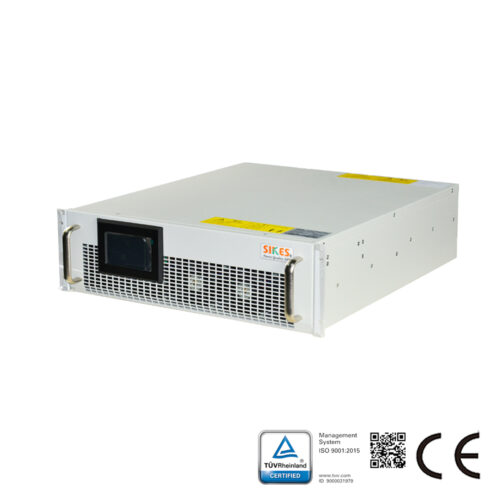

3.Prodotti modulari compatti sono adatti per data center e altre sale server con requisiti di ingombro ridotto;
4.I prodotti modulari adottano lo stesso concetto progettuale delle macchine industriali e presentano una maggiore adattabilità ambientale;
5.La potenza reattiva induttiva e capacitiva può essere compensata istantaneamente su tutta la gamma, risolvendo contemporaneamente il problema dello squilibrio trifase;
6.Risposta dinamica al carico in millisecondi, funzione di compensazione della potenza reattiva precisa;
7.Multiple opzioni funzionali, con modelli industriali fino alla protezione IP43;
